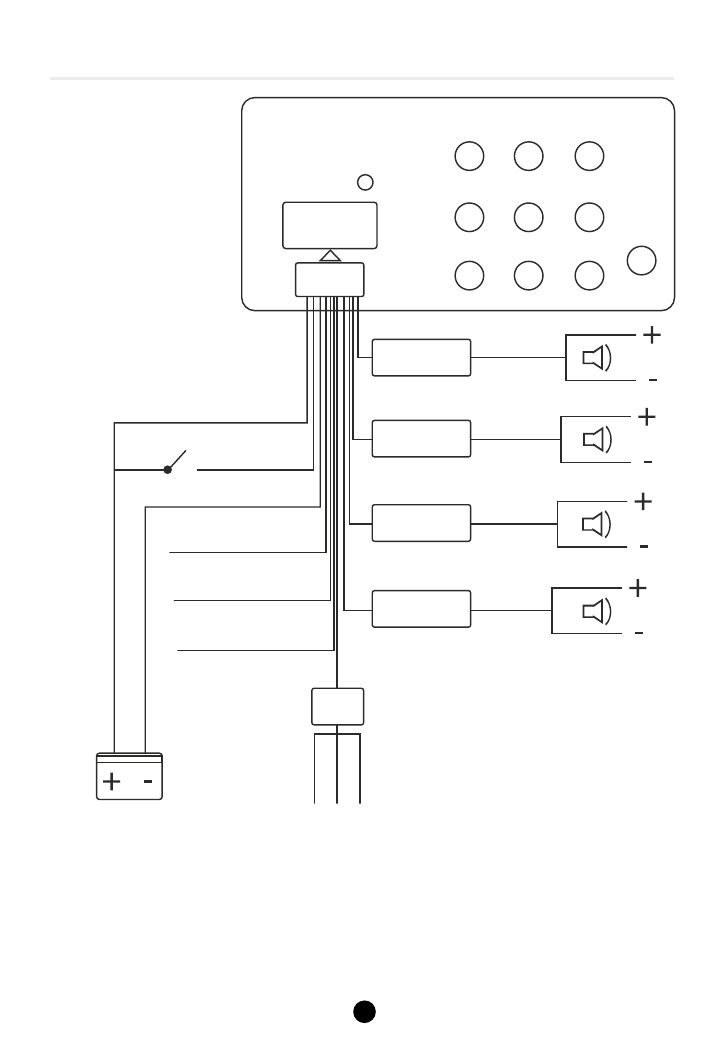

Диаграмма подключения проводов

Рабочее напряжение +10.8 / 16В

Потребляемый ток

MAX 10A

+12В (Желтый)

Зажигание (Красный)

Громкоговоритель

Антенна

GPS

Сабвуфер

Аудио
вход левый

Аудио
вход правый

Выход
фронт левый

Выход
фронт правый

Камера

Вход

Видео
выход 2

Видео
вход 1

Радио
Антенна

Серый

Белый

Фиолетовый

Зеленый

Серый с
Черным

Белый с
Черным

Фиолетовый с
Черным

Зеленый с
Черным

Громкоговоритель

Фронт правый

Фронт левый

Тыл правый

Тыл левый

Заземление

Питание антенны (Голубой)

Задний ход (Голубой и Черный)

Подсветка (Оранжевый)

Заземление
руля (Черный)

Кнопки
на руле

Линия 1
(Голубой и Белый)

Линия 2 (Коричневый)
