ISO коннекторы
В
А
Audio
Video
Фиолетовый
Тыл правый +
Фиолетово-черный
Тыл правый -
Серый
Фронт правый +
Серо-черный
Фронт правый -
Белый
Фронт левый +
Бело-черный
Фронт левый -
Зеленый
Тыл левый +
Зелено-черный
Тыл левый -
Розовый
На камеру З.В.
Зеленый
Кнопки руля (Key)
Синий - Антенна,
Усилитель +12В
Зажигание
АСС
Коричневый
Ручной трмоз
Желтый +12В
(АКБ)
Оранжевый
Подсветка (ILL)
Черный
Корпус (GND)
Колодка А
Колодка В
15A
Антенна FM
L-OUT
R-OUT

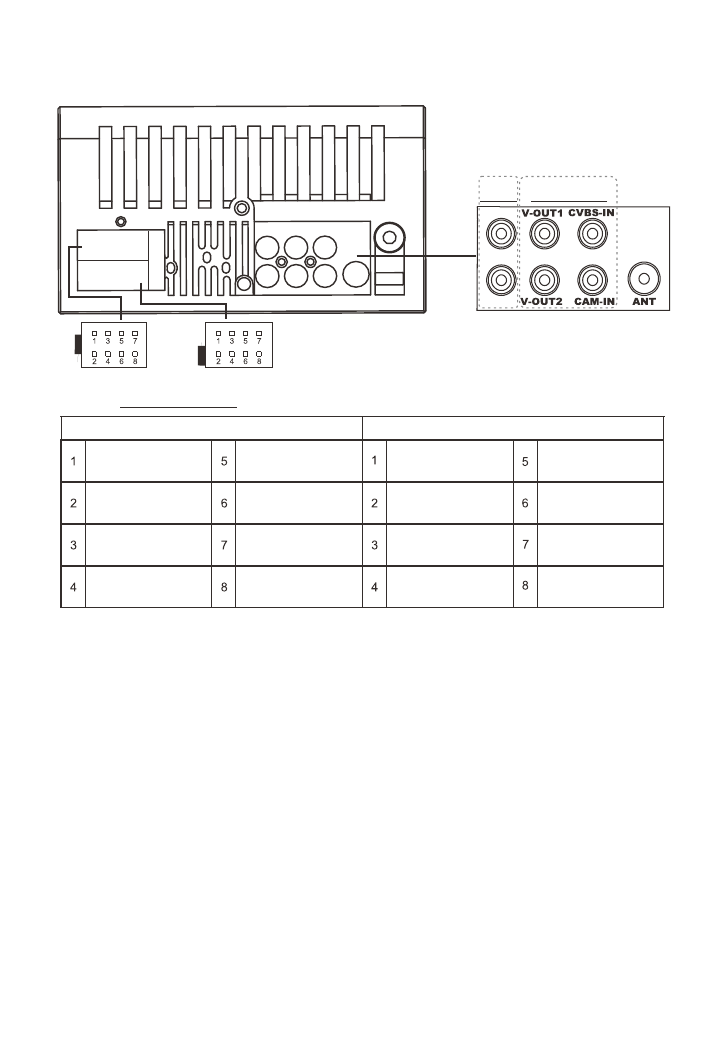

СХЕМА ПОДКЛЮЧЕНИЙ
ВНИМАНИЕ!
Неправильное подключение ресивера может привести к его поломке и лишению
права на гарантийное обслуживание.
В устройстве используются усилители мощности, подключенные по мостовой
схеме. При подключении динамиков не допускается замыкание проводов на
корпус автомобиля, на провод питания +12 В или друг с другом.
Красный провод устройства должен быть подключен к цепи зажигания во
избежание разряда аккумуляторной батареи автомобиля при
продолжительной стоянке.
Желтый провод устройства должен быть подключен к проводу с постоянным
напряжением +12 В, даже при выключенном зажигании. Если Вы не нашли
такого провода, то подключитесь к плюсовой клемме аккумулятора после блока
предохранителей
.
Черный провод устройства должен быть подсоединен к корпусу автомобиля.
Если Вы не смогли найти подходящую точку подключения, обратитесь за
помощью к ближайшему дилеру Вашего автомобиля. Для обеспечения хорошего
заземления удалите краску и грязь с тех областей поверхности, с которыми
23
