Проводные соединения
1
2
3
4
АНТЕННА
Фронтальный
правый
Тыловой
правый
Фиолет.
Зажигание (
ACC)
Красный
Черный
Синий
Желтый
Корпус (-
)
Питание
антенны
+12В
Фиолет./Черн.
Серый
Серый/Черн.
Белый
Белый/Черн.
Зеленый
Зеленый/Черн.
Тыловой
левый
Фронтальный
левый
ПРЕДОХРАНИТЕЛЬ
15А
RCA
Выход тыл правый
RCA
Выход фронт правый.
1
2
3
4
RCA Выход фронт левый
RCA
Выход тыл левый
Убедитесь, что бортовое напряжение вашего транспортного средства +12 вольт с
отрицательным значением на корпусе.
Перед началом монтажа отключите бортовое электропитание, удалив предохранитель
из ресивера. По окончании подключения всех проводов, установите его на место.

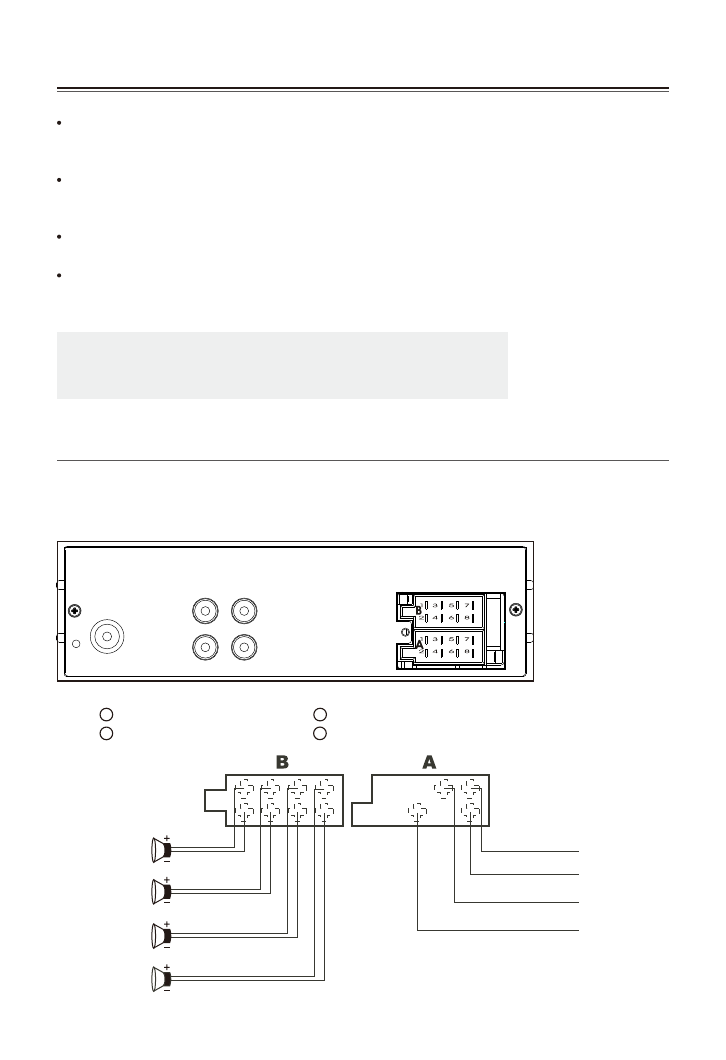

Соедините провода, как показано на рисунке.
Если ваше транспортное средство не имеет ISO разъем, вы можете приобрести его в
магазине автоаксессуаров.
Примечание:
Неправильное подключение может привести к повреждению ресивера
и к аннулированию гарантии на данное устройство.
Чтобы заменить предохранитель, удалите перегоревший предохранитель из гнезда и
вставьте новый, такого же номинала.
Замена предохранителя
