Проводные соединения
Убедитесь, что бортовое напряжение вашего транспортного средства +12 вольт с
отрицательным значением на корпусе.
Перед началом монтажа отключите бортовое электропитание, удалив предохранитель из
ресивера. По окончании подключения всех проводов, установите его на место.
С

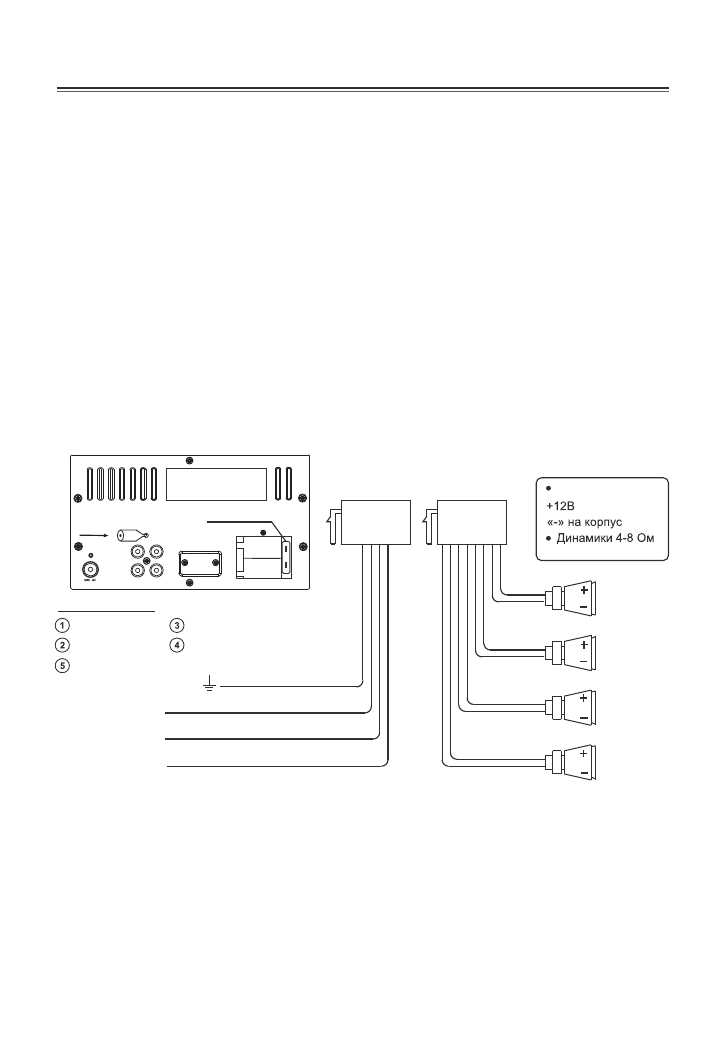

оедините провода, как показано на рисунке.
Если ваше транспортное средство не имеет ISO разъем, вы можете приобрести его в
магазине автоаксессуаров.
Примечания:
неправильное подключение может привести к повреждению ресивера и к
аннулированию гарантии на данное устройство.
Замена предохранителя:
Чтобы заменить предохранитель, удалите перегоревший предохранитель из гнезда и
вставьте новый, такого же номинала.
Антенна
Фронт пр.
Фронт лев.
Тыл пр.
Тыл лев
.
Корпус
Зажигание АСС
+12В
Питание на
антенну/усилитель
Черный
Красный
Желтый
Синий
Зеленый
Зеленый/Черный
Белый
Белый/Черный
Серый
Серый/Черный
Фиолетовый
Фиолетовый/Черный
Источник питания
Задний левый
динамик
Передний левый
динамик
Передний правый
динамик
Задний правый
динамик
Микрофон
A
B
A
B
1
2
3
4
5
Предохранитель
Аудио выходы
