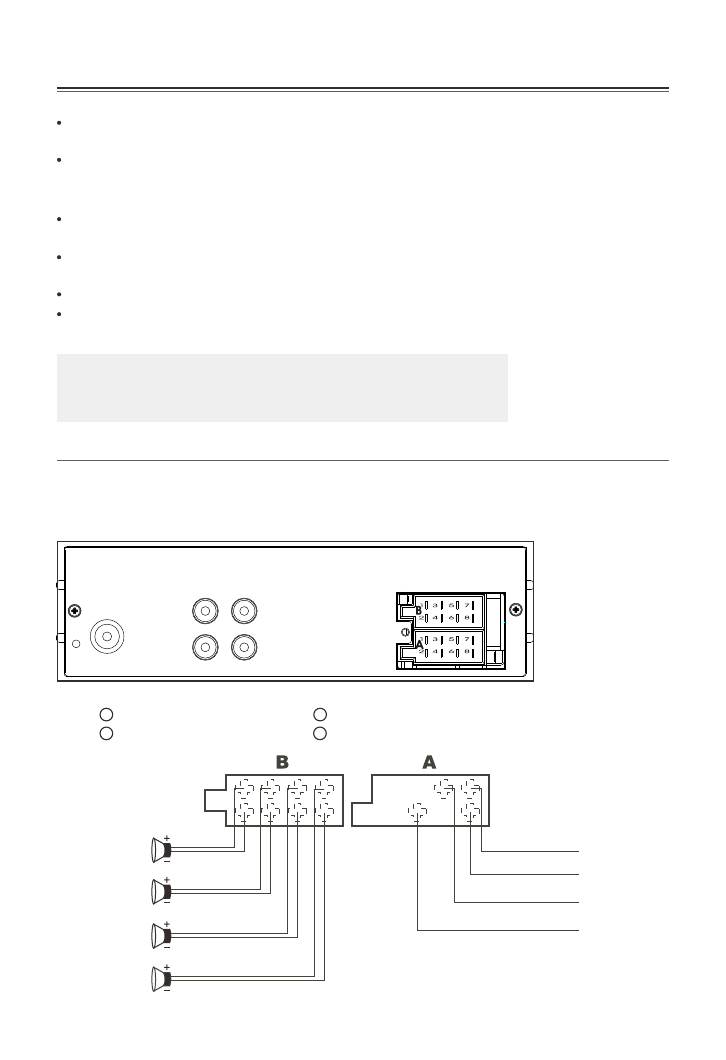

Проводные соединения
Убедитесь, что бортовое напряжение вашего транспортного средства +12 вольт
с отрицательным значением на корпусе.
Перед началом монтажа отключите бортовое электропитание, удалив
предохранитель из ресивера. После окончания подключения всех проводов
установите его на место.
Подключите силовой провод к одной из дополнительных клемм в блоке
предохранителей.
Подключите черный провод массы к металлической части корпуса транспортного
средства. Очень важно обеспечить надежный контакт.
Подключить остальные провода, как показано на рисунке.
Если ваше транспортное средство не имеет ISO разъем, вы можете приобрести
его в магазине автоаксессуаров.
Примечание:
Неправильное подключение может привести к повреждению ресивера
и к аннулированию гарантии на данное устройство.
Чтобы заменить предохранитель, выньте перегоревший предохранитель из гнезда.
Вставьте новый такого же номинала.
Замена предохранителя
9
1
2
3
4
АНТЕННА
Фронтальный
правый
Тыловой
правый
Фиолет.
Зажигание (ACC)
Красный
Черный
Синий
Желтый
Корпус (-)
Питание
антенны
+12В
Фиолет./Черн.
Серый
Серый/Черн.
Белый
Белый/Черн.
Зеленый
Зеленый/Черн.
Тыловой
левый
Фронтальный
левый
ПРЕДОХРАНИТЕЛЬ
15А
RCA Выход тыл правый
RCA Выход фронт правый.
1
2
3
4
RCA Выход фронт левый
RCA Выход тыл левый
