23

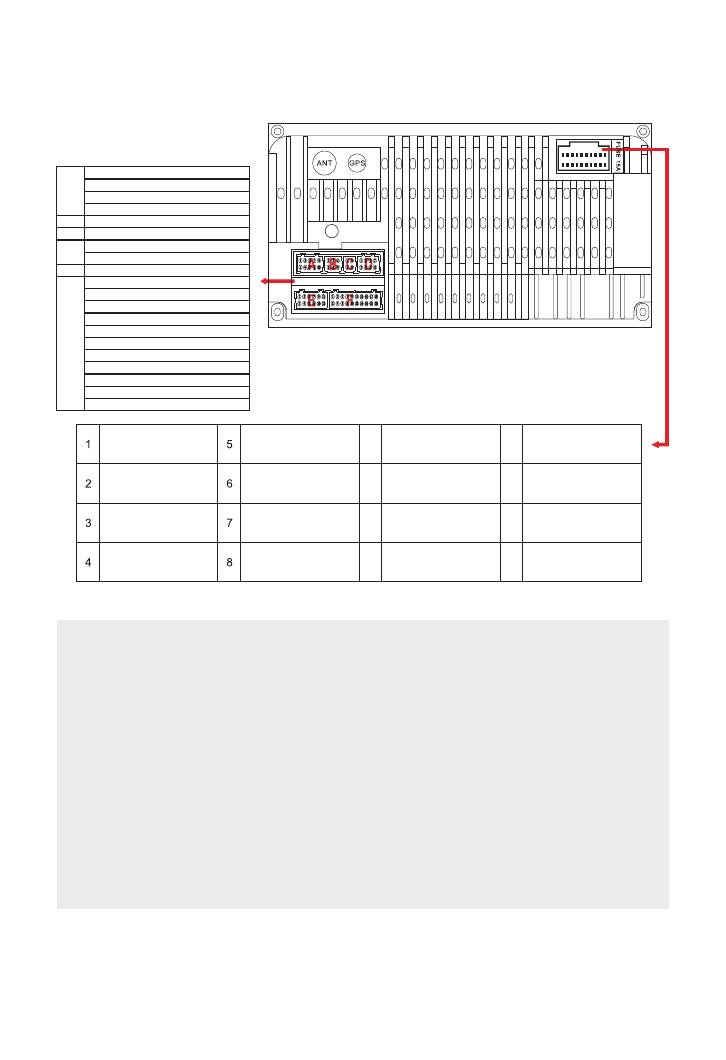

СХЕМА ПОДКЛЮЧЕНИЙ

ВНИМАНИЕ!

Неправильное подключение ресивера может привести к его поломке и лишению права на

гарантийное обслуживание. В устройстве используются усилители мощности, подключенные

по мостовой схеме.  При подключении динамиков не допускается замыкание проводов

на корпус автомобиля, на провод питания +12 В или друг с другом. Красный провод

устройства должен быть подключен к цепи зажигания во избежание разряда

аккумуляторной батареи автомобиля при продолжительной стоянке. Желтый провод

устройства должен быть подключен к проводу с постоянным напряжением +12 В, даже при

выключенном зажигании. Если Вы не нашли такого провода, то подключитесь к плюсовой

клемме аккумулятора после блока предохранителей. Черный провод устройства должен

быть подсоединен к корпусу автомобиля. Если Вы не смогли найти подходящий болт или

винт, обратитесь за помощью к ближайшему дилеру Вашего автомобиля. Для обеспечения

хорошего заземления удалите краску и грязь с тех областей поверхности, с которыми

соприкасается провод. В случае сброса настроек устройства после выключения зажигания

поменяйте местами подключение желтого и красного провода

A

B
C

D

E

F

Bluetooth антенна и WIFI антенна

(

серый

)

BRAKE(серый/белый): ручной тормоз
CAMERA(желтый): Вход для камеры З.В.
FCCD(розов./черн.): Вкл. фронт. камеры
USB
USB

LINE OUT SUB WOOFER(зелен.): выход на саб.
RCA OUT L(бел.):  Фронт. лев. лин. выход
RCA OUT R(красн.): Фронт. прав. лин. выход
RCA RL OUT(бел.): Тыл. лев. лин. выход
RCA RR OUT(красн.): Тыл. прав. лин. выход
AUX IN R(красн.): Лин. вход прав. канала
AUX IN L(бел.): Лин. вход лев. канала
CVBS-IN-1: Видео вход(желт.)
FCAM: Вход фронт. камеры (желт.)
AMP-CON: Внешн. УНЧ (В+), (черн.)
Вход для внешнего микрофона (черн.)

4G

  4G:

 4G Internet антенна

    G:  GPS антенна
ANT:  Радио антенна

Слот для GSM SIM карты

CANBUS-RX (не используется)
CANBUS-TX (не используется)

Тыл правый +

Тыл правый -

Фронт правый +

Фронт правый -

Фронт левый +

Фронт левый -

Тыл левый +

Тыл левый -

Кнопки руля (Key2)

Усилитель/антенна

 (В+)

АСС (Зажигание)

На камеру З.В.

АКБ +12В

Подсветка (ILL)

Корпус (GND)

9

10

11

12

13

14

15

16

Кнопки руля (Key1)
