ACV AD-7210 - Инструкция по эксплуатации - Страница 24

Магнитолы ACV AD-7210 - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.

Если остались вопросы, задайте их в комментариях после инструкции.

"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.

Загружаем инструкцию

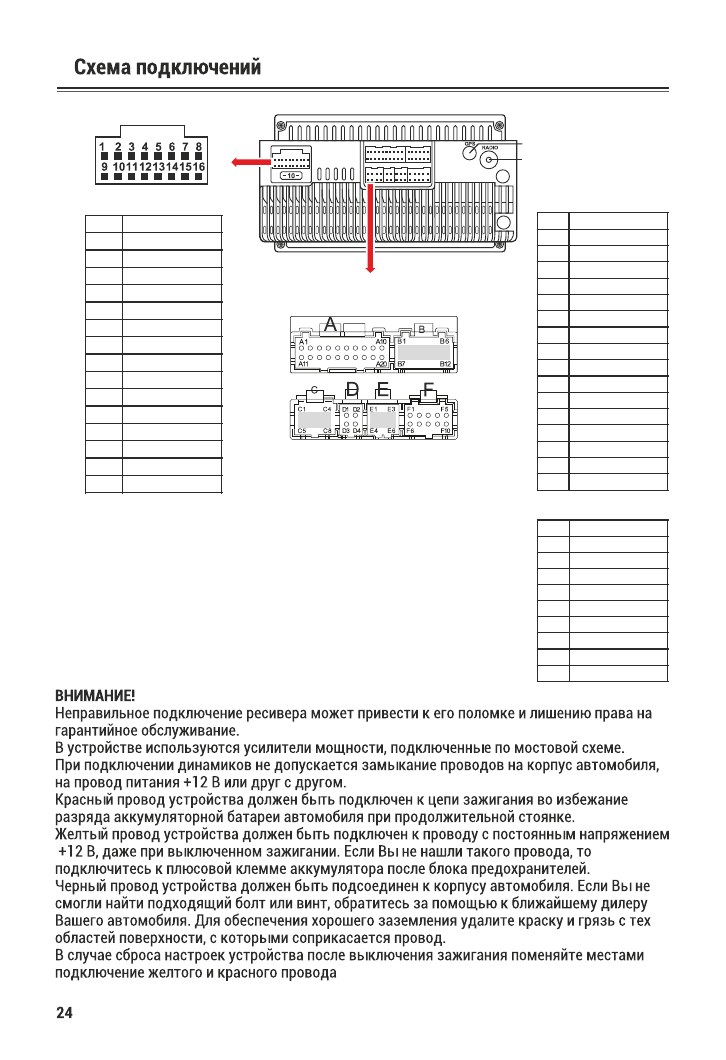

Разъем D - USB1

A1
A2
A3
A4
A8
A9

A10

A11

A12
A13
A14
A15
A16
A17
A18
A19
A20

Разъем А

Разъем F

F1
F2
F3
F4
F5
F6
F7
F8
F9
F10

Усилитель+12В
AUX Пр.
AUX Лев.
Не использ.
Не использ.
Фр. камера
MIC -
Корпус
Фронт Лев.
Фронт Пр.
Корпус
Корпус
Корпус
Видео выход
Вых.на сабвуфер
Видео вход
MIC +

Не использ.
Не использ.
Не использ.
Не использ.
Не использ.
BT антенна
Корпус
Камера З.В.
Не использ.
Wi-Fi антенна

GPS антенна
Радио антенна

1
2
3
4
5
6
7
8
9

12
13
14
15
16

Корпус
Зажигание АСС
Задн. ход
Кнопки руля 1
Фронт пр. -
Франт пр. +
Фронт лев. -
Фронт лев. +
+12В
Подсветка
Кнопки руля 2
Питание ант.
Тыл лев. -
Тыл лев. +
Тыл пр. +
Тыл пр. -
