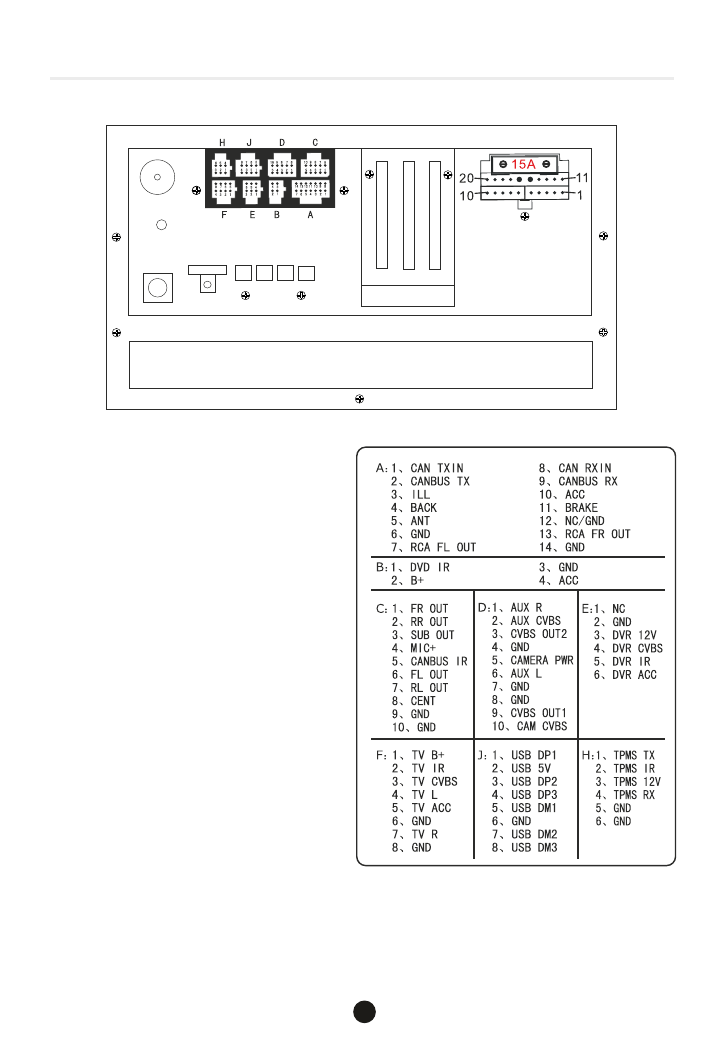

Диаграмма подключения

RADIO

GPS

ISO

Предохранитель

ISO

разъем

1. Заземление (черный)
кнопки руля (-)
2. Усилитель (сине-белый)
3. Canbus RXD (зеленый)
4. Кнопка руля №1 (бело-зеленый)
5. Ручной тормоз (розовый)
6. Зажигание (красный)
7. Акустика фронт правый (-)
8. Акустика фронт правый (+)
9. Акустика фронт левый (-)
10. Акустика фронт левый (+)
11. +12В (желтый)
12. Антенна (+) (синий)
13. Canbus TXD (зелено-черный)
14. Кнопка руля №2 (серо-белый)
15. Подсветка (оранжевый)
16. Задний ход (коричневый)
17. Акустика тыл правый (-)
18. Акустика тыл правый (+)
19. Акустика тыл левый (-)
20. Акустика тыл левый (+)
