6.4

. Снятие аккумулятора (Рис.6, 6а)

•

Нажмите кнопку разблокировки аккумулятора.

•

Выдвиньте аккумулятор из инструмента.

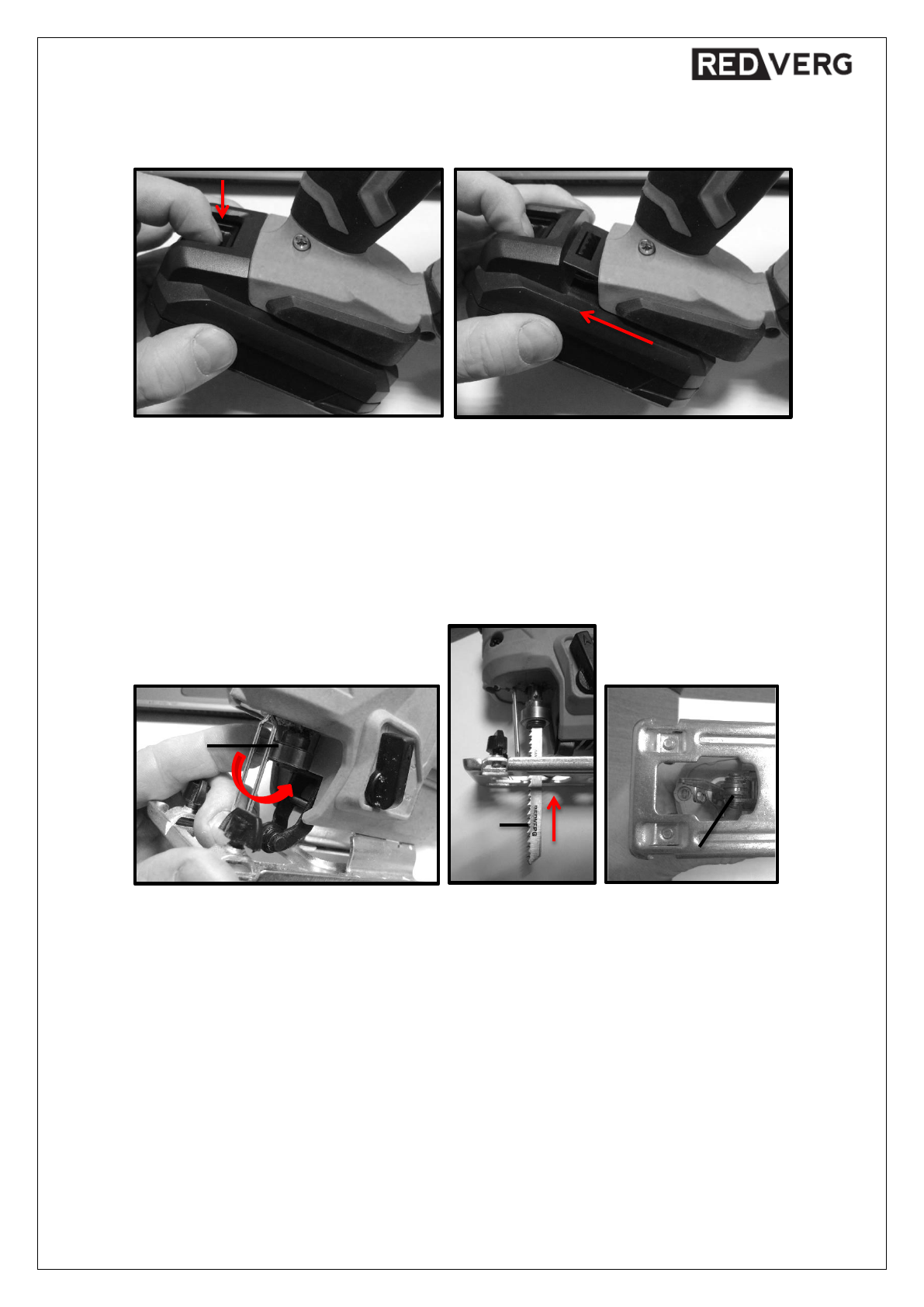

Рис.6                                                      Рис.6а

6.5.

Установка и демонтаж пилки (рис. 7,7а,7b)

Отсоедините аккумуляторный блок от лобзика (рис.6,6а).

•

Потяните рычаг быстродействующего зажимного держателя пилки (15)(Рис.7).

•

В это же время протолкните пилку(16) в установочный паз, таким образом, чтобы зубья
пилки указывали вперед (Рис.7а). Убедитесь, что хвостовик пилки зафиксировался в

зажимном держателе (15), а задняя кромка пилки находилась в пазе опорного ролика (17)

(Рис.7b), затем отпустите рычаг быстродействующего держателя.

Рис.7

    Рис.7а

  Рис.7b

ПРИМЕЧАНИЕ:

Убедитесь,что задний конец пилки вошел в зацепление с пазом направляющего

ролика.

Перед тем как приступить к резке каких-либо материалов, установите аккумулятор на корпус

лобзика и позвольте ему поработать на холостом ходу.

6.6

.  Настройка угла резания (см. рис. 8,8а,8b).

Для удобства профильной распиловки, опорную платформу (10) можно устанавливать под углом

до 45° (влево или вправо) по отношению к направлению пилы. Используя внутренний

шестигранный ключ (11), ослабьте винт фиксации, установите плиту под желаемым углом и заново

затяните винт (11) (Рис.8).

Настройку угла можно просматривать на шкале вверху плиты основания (Рис.8а,8b)
