1.5 Лобзик поставляется в продажу в следующей комплектации*:

Лобзик/ Пилка по металлу

1/1

Переходник подключения пылесоса

1

Упор параллельный/ Ключ шестигранный

1/1

Руководство по эксплуатации/ Упаковка

1/ 1

* в зависимости от поставки комплектация может изменяться

1.6 Общий вид лобзика представлен на рис.1

1.7  Коллекторный  двигатель  и  приводной  механизм  лобзика  расположены

в пластиковом корпусе (рис.1 поз.11). Корпус, состоящий из двух половин (пра

-

вой  и  левой),  выполнен  заодно  с  рукояткой,  расположенной  сверху.  Крутящий

момент  с  якоря  электродвигателя,  посредством  встроенного  эксцентрикового

механизма  преобразуется  в  возвратно-поступательное  движение  верхней  на

-

правляющей штока. На нижней направляющей штока расположен полкодержа

-

тель  (рис.1  поз.6),  в  который  крепится  пилка.  Лобзик  имеет Т –  образное  кре

-

12

13

8

1

2

3

5

11

4

9

6

7

10

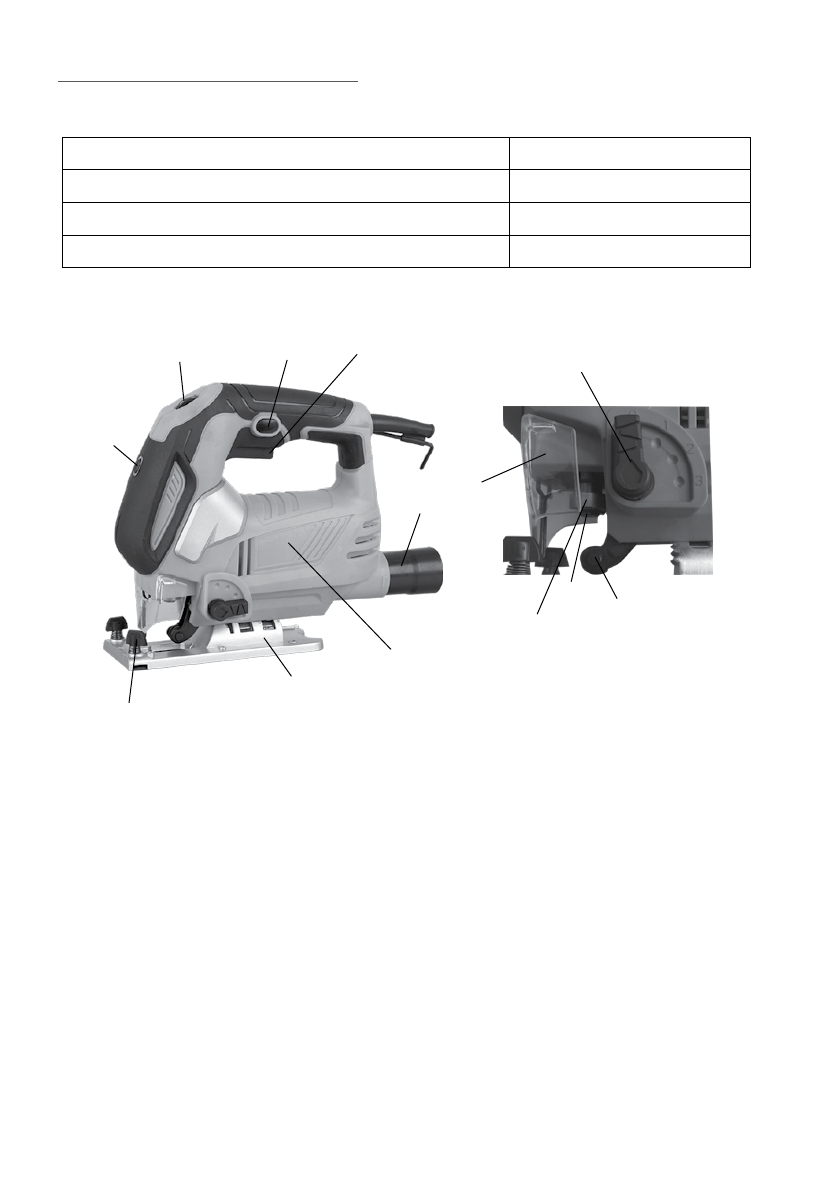

рис.1

1

 – кнопка фиксации клавиши выключателя;

2

 – клавиша выключателя;

3

 – патрубок пылеотвода;

4

 – кожух защитный пластмассовый;

5

 – литая опорная плита с регулировкой угла наклона;

6

 – пилкодержатель;

7

 – ролик направляющий;

8

 – регулятор скорости;

9

 – втулка фиксации пилки;

10

 – переключатель маятникового хода;

11

 – корпус;

12

 - винт крепления упора параллельного;

13

 – кнопка включения лазерного указателя.
