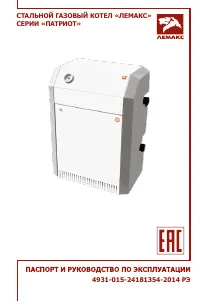

Lemax Патриот 10 стальной - Инструкция по эксплуатации

Страница 2 - Уважаемый владелец котла «ПатРИот»!; мы благодарны вам за то, что вы выбрали продукцию торговой марки «ле-; STOP; СодеРжаНИе

2 Патриот В. 1.02 3 Уважаемый владелец котла «ПатРИот»! мы благодарны вам за то, что вы выбрали продукцию торговой марки «ле- макс» серии «Патриот». теперь вы являетесь счастливым обладателем высокоэф-фективного котла серии «Патриот», который при правильной установке, эксплуата-ции и уходе снизит за...

Страница 3 - оБЩИе УкаЗаНИЯ; производятся владельцем котла.; комПлектНоСтЬ; теХНИЧеСкИе ХаРактеРИСтИкИ; с газогорелочным устройством.; Та; Показатель

4 Патриот В. 1.02 5 1. оБЩИе УкаЗаНИЯ 1.1. Прежде чем пользоваться отопительным котлом, ознакомьтесь с настоящим руководством. 1.2. Работы по монтажу, инструктаж по эксплуатации, запуск в работу, профилак- тическое обслуживание и ремонт котла производятся специализированной организацией и местным уп...

Страница 4 - точное количество теплоноси-

6 Патриот В. 1.02 7 4. тРеБоваНИЯ БеЗоПаСНоСтИ 4.1 Bо избежание аварии и несчастных случаев категорически запрещается: – пользоваться котлом детям и лицам, не прошедшим специальное обучение (ин- структаж) по безопасному пользованию газом, незнакомым с настоящим «Руковод-ством по эксплуатации» и не в...

Страница 5 - правой стороны котла до стены должно составлять не менее 400 мм.; таблица 3; место отвода; ЗаПРеЩаетСЯ; отвод продуктов сгорания:; ПоРЯдок РаБоты; водой. А так же проконтролировать давление газа в газопроводе.

8 Патриот В. 1.02 9 так, чтобы его торец выступал за наружную плоскость стены на 10 мм. Зафик-сировать наружные дымоходы 2 и 4 в стене так, чтобы обеспечить уклон 1°…3° (для отведения конденсата). Зазор между дымоходом и стеной заделать на всю толщину прилегания негорючим материалом или строительным...

Страница 6 - Рис 3. Примерная схема открытой системы отопления

10 Патриот В. 1.02 11 Рис 3. Примерная схема открытой системы отопления 1. Котел.2. Расширительный бачок.3. Радиатор отопления.4. Кран для слива и заполнения отопительной системы.5. Сигнальная труба.6. Сбросной предохранительный клапан. Рис. 4. Примерная схема открытой системы отопления с циркуляцио...

Страница 7 - ку управления по часовой стрелке в позицию «выключено» (; ПРавИла ЭкСПлУатацИИ, теХНИЧеСкое оБСлУжИваНИе; трена съемная верхняя крышка.; ГаРаНтИйНые оБЯЗателЬСтва; тационных характеристик.

12 Патриот В. 1.02 13 увеличивая время нажатия ручки управления, не ранее, чем через 1 минуту (или после самопроизвольного щелчка внутри автоматики). 7.4. Для включения основной газовой горелки повернуть ручку управления против часо- вой стрелки до позиции 1. Максимальная температура 80 °С теплоноси...

Страница 8 - воЗможНые НеИСПРавНоСтИ И методы ИХ УСтРаНеНИЯ; Наименование; СвИдетелЬСтво о ПРИемке; Дата

14 Патриот В. 1.02 15 11. воЗможНые НеИСПРавНоСтИ И методы ИХ УСтРаНеНИЯ Наименование неисправностей вероятная причина метод устранения 1. Отключается основная горелка А. Забит дымоход.Б. Нарушена настройка термо-регулятора. А. Очистить дымоходБ. Произвести настройку тер-морегулятора 2. Утечка газа ...

Страница 9 - коНтРолЬНый талоН На УСтаНовкУ котла; ГаРаНтИйНый талоН No1

16 Патриот В. 1.02 17 14. коНтРолЬНый талоН На УСтаНовкУ котла 1. Дата установки _______________________________________ 2. Адрес установки _____________________________________ 3. Наименование обслуживающей организации _________ __________________________________________________________ ___________...

Страница 10 - СеРвИСНые цеНтРы

18 Патриот В. 1.02 19 15. СеРвИСНые цеНтРы Регион Населённый пункт Сервисный центр Телефонный номер Алтайский край Барнаул ООО «Баранаулгоргаз» (3852) 284-000, 606-796 Астраханская обл. Астрахань ОАО «Астраханьоблгаз» (8512) 39-23-25, 39-00-56 Белгородская обл. Алексеевка ИП Беденко Е.А. (47234) 4-6...
