ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Рекомендации по смазке
Проверяйте и смазывайте все компоненты через интервалы, указан-
ные в регламенте ТО, стр. 69. Позиции, не перечисленные в регла-
менте, через общие интервалы смазки аналогичных узлов.
А-образные рычаги смазываются на заводе при установке и не
нуждаются в дополнительной смазке, кроме как при экстремальной
эксплуатации или по какой-то специальной причине, на усмотре-
ние Владельца.
Элемент
Рекомендуемый
состав
Емкость
Затяжка
заливной
пробки
Затяжка
сливной
пробки
Проверка
Масло
двигателя
PS-4 5W-50
4-Cycle Oil
1,9 л.
---
16 Нм
Стр. 73.
Трансмиссион
ное масло
AGL Gearcase
Lubricant &
Transmission
Fluid
1100 мл.
14 - 19 Нм
14-19 Нм
Стр. 76.
Жидкость
Demand Drive
(Передний
редуктор)
Жидкость
Demand drive
275 мл.
11 - 14 Нм
15 Нм
Стр. 77.
Масло
заднего
редуктора
ATV Angle Drive
Fluid
210 мл.
14-19 Нм
14-19 Нм
Стр. 78.
Тормозная
жидкость
DOT 4, Тормоз-
ная жидкость
---
---
---
Стр. 83.
Крестовины
переднего
кардана
U-Joint Grease
Смажьте фитинг (максимум 3 качка) раз в 800 км и
для консервации или после погружения во
влажную среду
А-образные
рычаги,
передние и
задние
POLARIS All
Season Grease
Смажьте штуцеры после экстремальной
эксплуатации или когда подвеска начинает
скрипеть

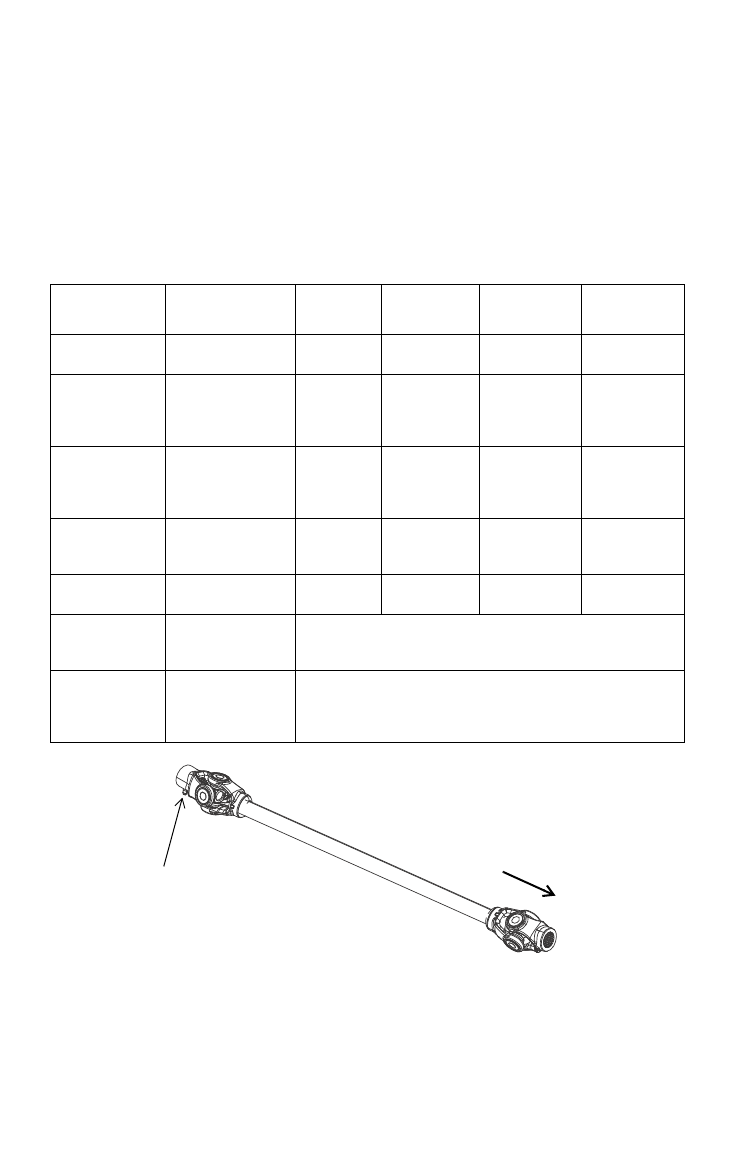

Крестовины переднего
кардана
Перед
