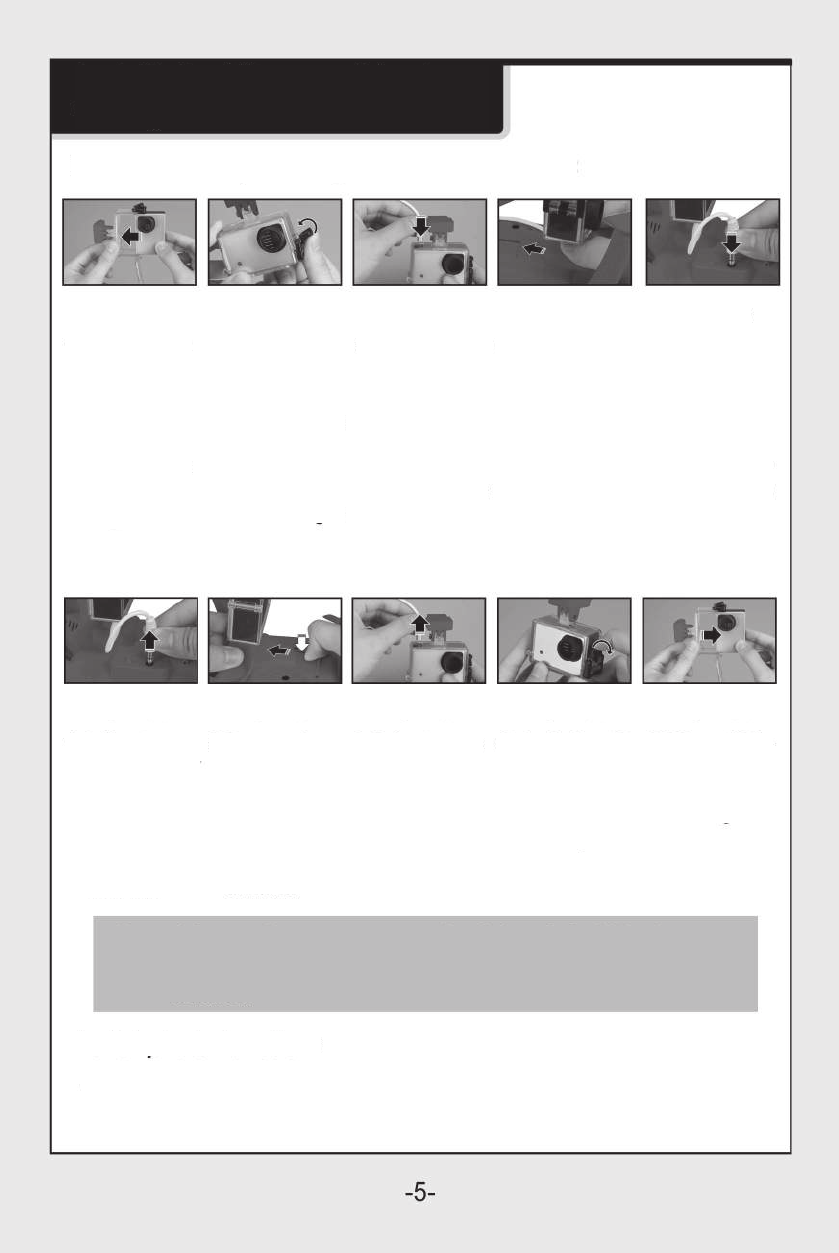

Установка и демонтаж камеры

высокой четкости

Установка HD камеры:

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

1.Раскройте

   подвес камеры

   и вставьте HD

   камеру в

   подвес.

2.После установки

   HD камеры

   защелкните фик-

   сатор подвеса.

3.Вставьте со-

   ответствующий

   разъем кабеля

   питания HD ка-

   меры в гнездо

   на корпусе HD

   камеры.

5.Вставьте

   разъем кабеля

   HD камеры в

   соответствую-

   щее гнездо на

   нижней части

   корпуса дрона.

4.Совместите пазы

   подвеса с направ-

   ляющими на ниж-

   ней части корпуса

   дрона, и аккурат-

   но надавив, до

   упора задвиньте

   подвес с камерой

   по направляющим

   корпуса дрона.

Демонтаж HD камеры:

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

1.Отсоедините

   разъем кабеля

   питания камеры

   от разъема на

   корпусе квадро-

   коптера.

2.Аккуратно при-

   ложив усилие,

   надавите на

   фиксатор, рас-

   положенный на

   корпусе дрона

   и одновременно

   сдвиньте подвес

   с камерой.

3.Отсоедините

   разъем кабеля

   питания камеры

   от разъема HD

   камеры.

4. Аккуратно потя-

    ните фиксатор

    подвеса камеры

    наружу.

5.Извлеките HD

   камеру из

   подвеса.

Внимание! Никогда на вставляйте и не извлекайте разъемы

                    кабеля питания HD камеры, когда питание

                    квадрокоптера включено.

Функция аэрофотосъемки:

(1) Убедитесь, что кабель питания HD камеры подключен.
