8



3.

ОБЩИЙ ВИД

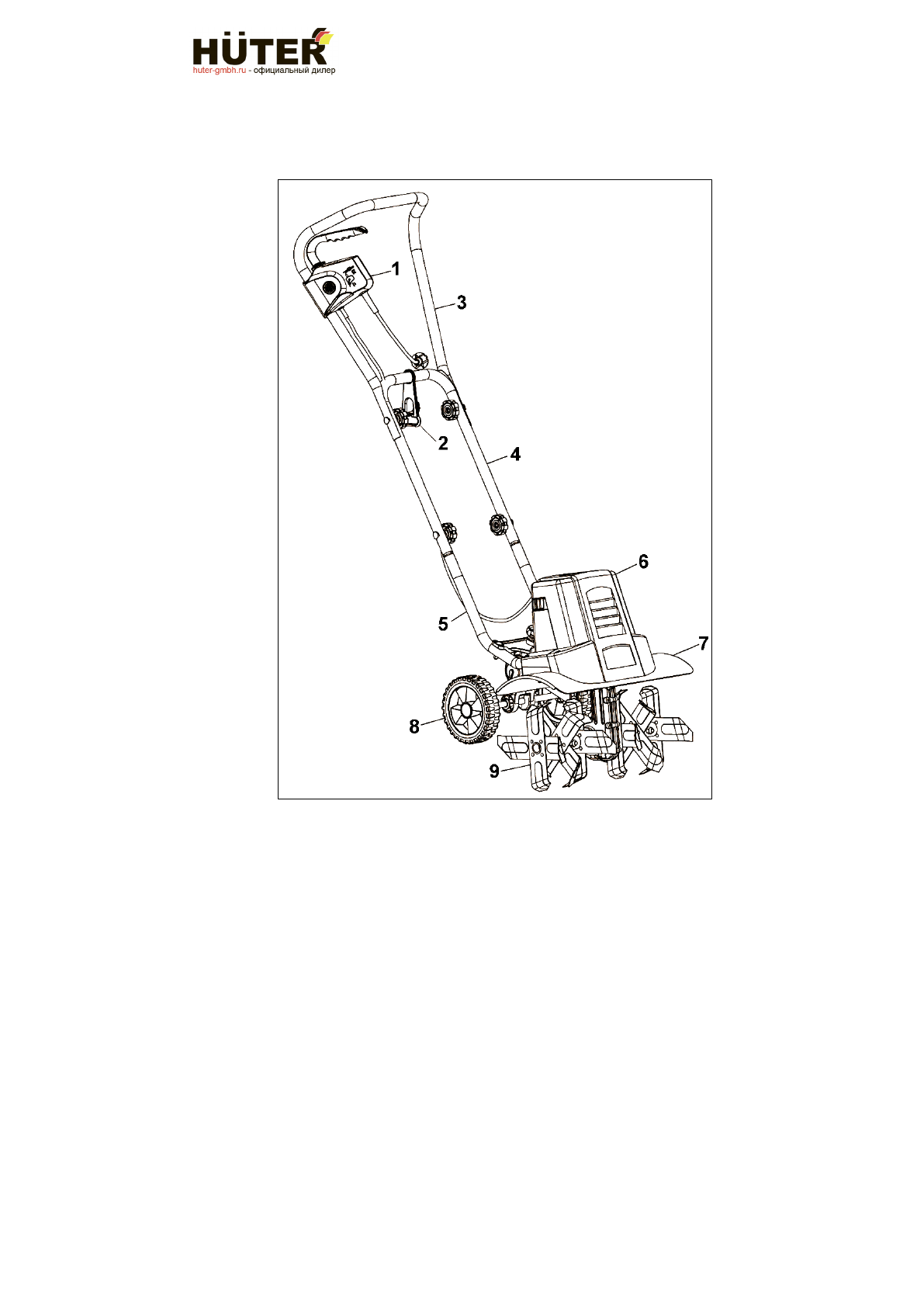

Рис. 1. Общий вид

1.

Рычаг включения

2.

Держатель кабеля

3.

Ручка управления верхняя

4.

Ручка управления средняя

5.

Основание рукояток управления

6.

Двигатель

7.

Защитные крылья

8.

Колеса для перекатки

9.

Фрезы








www.huter-gmbh.ru • info@huter-gmbh.ru • +7 (495) 374-86-14

г

.

Москва

,

Каширский



проезд

,

д

. 17,

строение

 5
