12
Культиватор
поставляется
частично
в собранном состоянии и транспортирует
-
ся в картонной упаковке.
Для сборки культиватора (Рис.3,4) необхо
-
димо выполнить ряд операций.
СБОРКА КУЛЬТИВАТОРА ЕС750
Сборка культиватора ЕС750 показана на
Рис.3.
1. Установить основания нижней части
рабочей рукоятки (6) в посадочные
втулки на корпусе (7) культиватора и за
-
вернуть 2 винта M4х20 (14) в отверстия
на втулках.
2. Соединить ручку для переноски (5)
и нижнюю часть рабочей рукоятки (6)
и закрутить болты M6х45 (12) с бараш
-
ковыми гайками (13).
3. Установить держатель кабеля (3) на
верхнюю часть рукоятки (4).
4. Присоединить верхнюю часть рабочей
рукоятки (4) к ручке для переноски и за
-
крепить их барашковыми гайками (13)
с болтами M6х45 (12).
5. Установить корпус рычага включения
(1) на верхнюю часть рабочей рукоят
-
ки (4) и соединить с крышкой корпуса
винтами.
6. Кабель включения (11) закрепить
фиксаторами.
СБОРКА КУЛЬТИВАТОРА ЕС1400
Сборка культиватора ЕС1400 показана на
Рис.4.
1. Установить колеса на оси и закрепить
их винтами М5х12. Установить крышки
колес.
2. Установить основания средней части
рабочей рукоятки в трубы рамы, на ко
-
торой размещен корпус культиватора.
Закрепить соединение болтами М6х45
и барашковыми гайками.
3. Установить держатель кабеля на верх
-
нюю часть рукоятки.
4. Присоединить верхнюю часть рабочей
рукоятки к средней части. Закрепить
соединение болтами М6х45 и барашко
-
выми гайками.

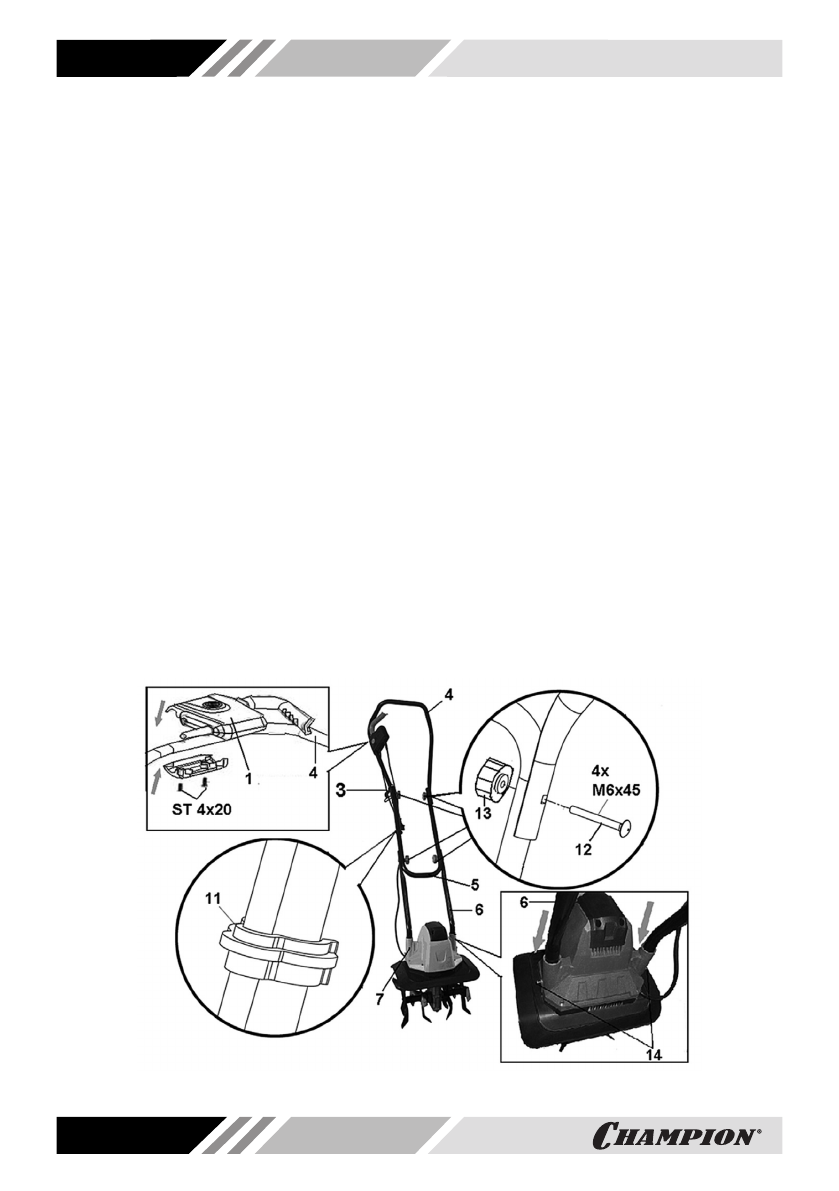

Рис.3 Сборка культиватора ЕС750
