30

вреждений  и  дефектов.  При  установке

колес нужно ориентироваться на изобра-

жение  стрелки  на  боковине  шины,  кото-

рое  показывает  направление  вращения

шины.  Эксплуатация  мотокультиватора  с

пониженным/повышенным  давлением  в

шинах  приводит  к  их  преждевременному

выходу из строя.

РЕМЕНЬ ПРИВОДА

ПРЕДУПРЕЖДЕНИЕ!

Никогда  не  пытайтесь  прове

-

рить  клиновой  ремень  при  ра

-

ботающем двигателе. В случае

попадания  рук  между  клиновым  ремнем

и  шкивом  возможны  серьезные  травмы.

Всегда используйте защитные перчатки.

ПРИМЕЧАНИЕ!

Ремень  привода  необходимо

проверять  через  каждые  50  ча

-

сов работы.

Проверка клинового ремня:
1.  Открутите  болты  крепления  и  снимите

кожух 6 защитный ремня (Рис. 2).

2.  Проверьте  состояние  ремня.  Если  ре-

мень  протерт,  надорван  или  заметны

иные повреждения, он должен быть не-

замедлительно заменен.

Замена клинового ремня:

Для замены ремня выполните следующее:
1. Открутите болты и гайки крепления кожу-

ха и снимите кожух 6  защитный  ремня

(Рис. 2).

2.  Открутите  верхний  болт  2  крепления

ограничительной  пластины  и  отогните

пластину 6 в сторону сошника (Рис. 30).

4.  Снимите ремень 1 со шкивов вала дви-

гателя 3 и коробки передач 5 (Рис. 30).

5.  Наденьте на шкивы новый ремень.
6.  Убедитесь,  что  ремень  и  шки-

вы  вала  двигателя  и  вала  короб-

ки  передач  находятся  на  одной  оси.

В  том  случае,  если  это  не  так,  ослабь-

те затяжку болтов крепления двигателя

и  сдвиньте  двигатель  так,  чтобы  ремни

и  шкивы  вала  коробки  передач  и  вала

двигателя находились на одной оси. За-

тяните болты крепления двигателя.

7.  Установите  на  место  ограничительную

пластину и кожух защитный ремня.

1

2

3

4

5

6

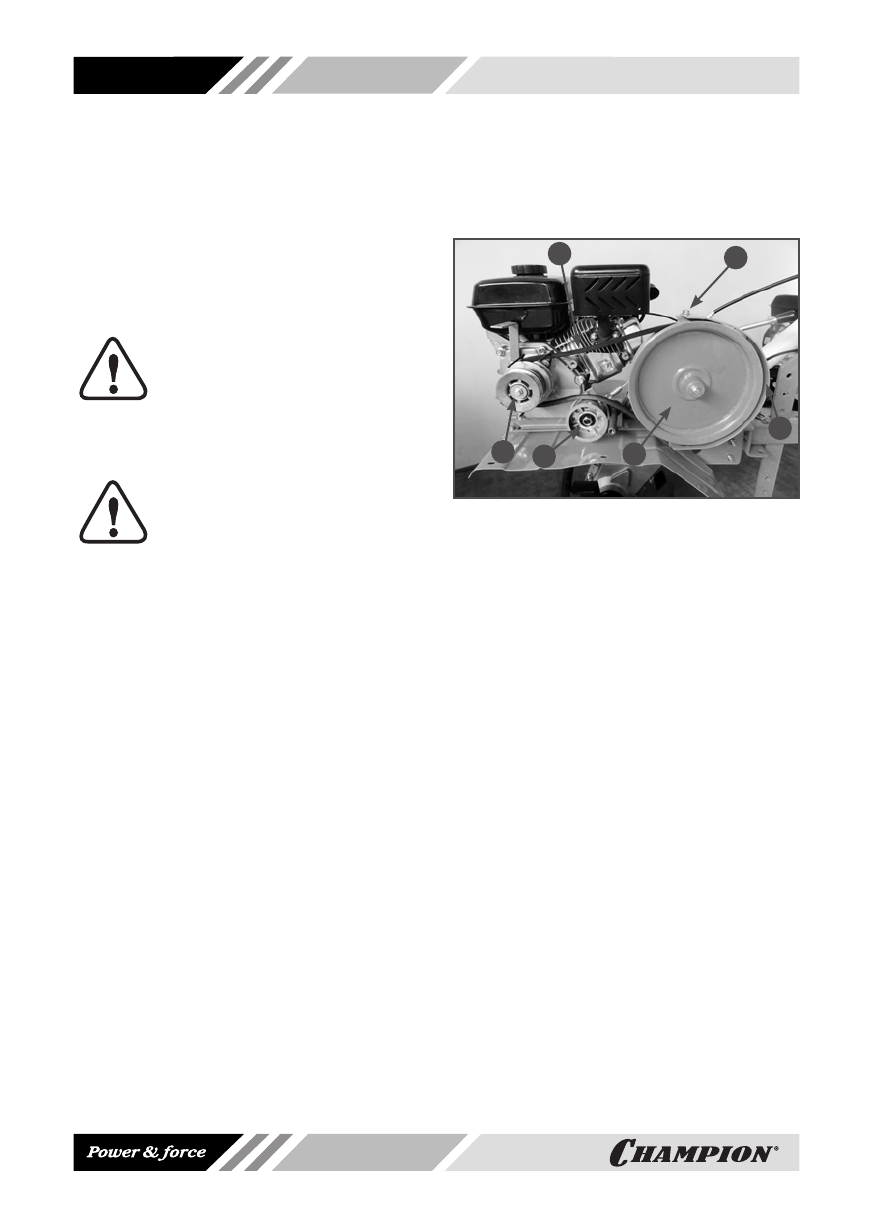

Рис. 30 Замена ремня привода

1. Ремень привода клиновой

2. Болт крепления ограничительной пластины

3. Ведущий шкив (вала двигателя)

4. Ролик натяжной ремня

5. Шкив ведомый (вала коробки передач)

6. Пластина ограничительная ремня

ИЗМЕНЕНИЕ ПЕРЕДАТОЧНОГО

ЧИСЛА РЕМЕННОЙ ПЕРЕДАЧИ

На мотокультиваторе ВС8716 предусмотре-

на  возможность  изменения  передаточного

числа  ременной  передачи.  Это  возможно

за  счёт  перестановки  приводного  ремня  в

ручьи разного диаметра ведущего шкива на

вале двигателя.
Для перестановки ремня выполните следу-

ющее:
1.  Открутите  болты  и  гайки  крепления

кожуха  и  снимите  кожух  6  защитный

ремня (Рис. 2).

2.  Открутите  верхний  болт  2  крепления

ограничительной  пластины  ремня  и

отогните пластину 6 в сторону сошни-

ка (Рис. 30).

3.  Установите  ремень  привода  в  ру-

чьи  шкива  вала  двигателя  боль-

шего  «D»  или  меньшего  диаме-

тра  «d»  и  соответствующие  им
