28

4

2

1

3

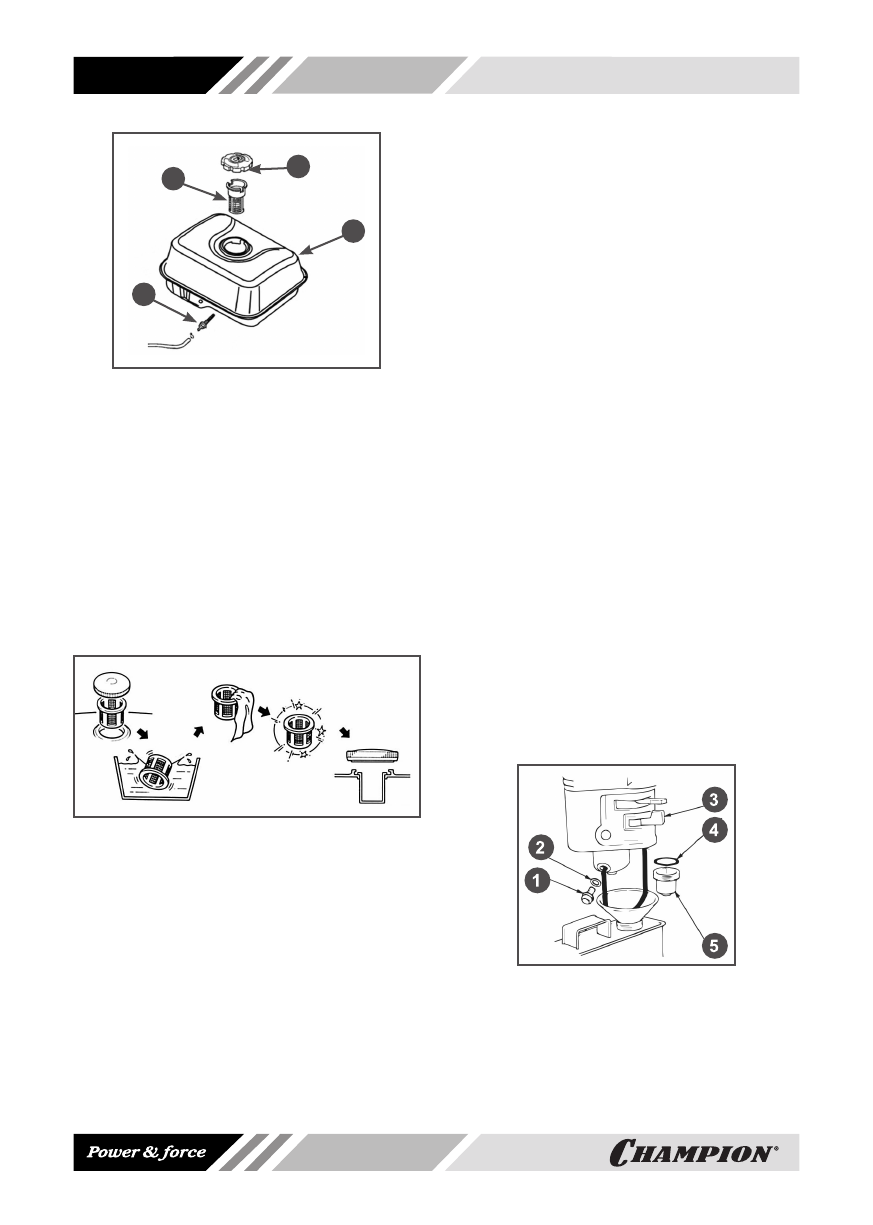

Рис. 26 Топливные фильтры

1. Крышка топливного бака

2. Сетчатый фильтр в горловине топливного бака

3. Топливный бак

4. Штуцер топливного бака с фильтром

Топливный  фильтр  2,  установленный  в

горловине  бака,  проверяйте  при  каждой

заправке  бака  топливом.  При  необходи-

мости  вынимайте  сетчатый  фильтр  из

бака и производите его очистку (Рис. 27).

Регулярно  проверяйте  целостность  сет-

чатого  фильтра,  при  обнаружении  меха-

нических  повреждений  замените  сетча-

тый фильтр.

Рис. 27 Обслуживание фильтра

топливного бака

Через  каждые  300  часов  работы  необ-

ходимо  производить  очистку  топливного

бака  от  грязи  и  конденсата.  Одновре-

менно  с  очисткой  топливного  бака  не-

обходимо  проверять  и  очищать  фильтр

4,  установленный  внутри  бака  (Рис.  26).

Поврежденный или сильно загрязненный

фильтр необходимо заменить.

ПОРЯДОК ОЧИСТКИ

ТОПЛИВНОГО БАКА

1.  Открутите  гайки  и  болты  крепления

топливного бака.

2.  Извлеките  топливный  бак  из  поса-

дочного  места  и  снимите  топливный

шланг  с  выходного  штуцера  топлив-

ного бака.

3.  Выкрутите  из  топливного  бака  вы-

ходной  штуцер  4  и  произведите  его

очистку (Рис. 26). Внимательно осмо-

трите  сетчатый  фильтр.  При  обнару-

жении механических повреждений за-

мените штуцер топливного бака.

4.  Промойте топливный бак чистым бен-

зином.

5.  Установку  топливного  бака  и  филь-

тров  произведите  в  обратной  после-

довательности.

ОБСЛУЖИВАНИЕ ФИЛЬТРА-

ОТСТОЙНИКА КАРБЮРАТОРА

1.  Установите  рычаг  топливного  крана  3

(Рис. 28) в положение «ЗАКРЫТО».

2.  Установите  под  карбюратор  подходя-

щую емкость.

3. Открутите болт 1 сливного отверстия и

слейте топливо из поплавковой каме-

ры карбюратора (Рис. 28).

Рис. 28 Обслуживание фильтра-

отстойника

1. Болт 2. Шайба 3. Рычаг топливного крана 4.

Кольцо уплотнительное 5. Стакан отстойника

4.  Открутите  стакан  отстойника  5,  вы-

лейте из него топливо в заранее под-

готовленную емкость (Рис. 28).
