воздушного фильтра. В противном слу

-

чае, попадание грязи и пыли приведет к

быстрому  износу  двигателя.  Выход  из

строя двигателя в этом случае не под

-

лежит ремонту по гарантии.

1.  Открутите  барашковую  гайку  1А  и

снимите  крышку  2  воздушного  филь-

тра (Рис. 25).

2.  Открутите  барашковую  гайку  1В  и

извлеките  из  корпуса  воздушный

фильтр 3 в сборе (Рис. 25).

1A

2

1B

4

3

5

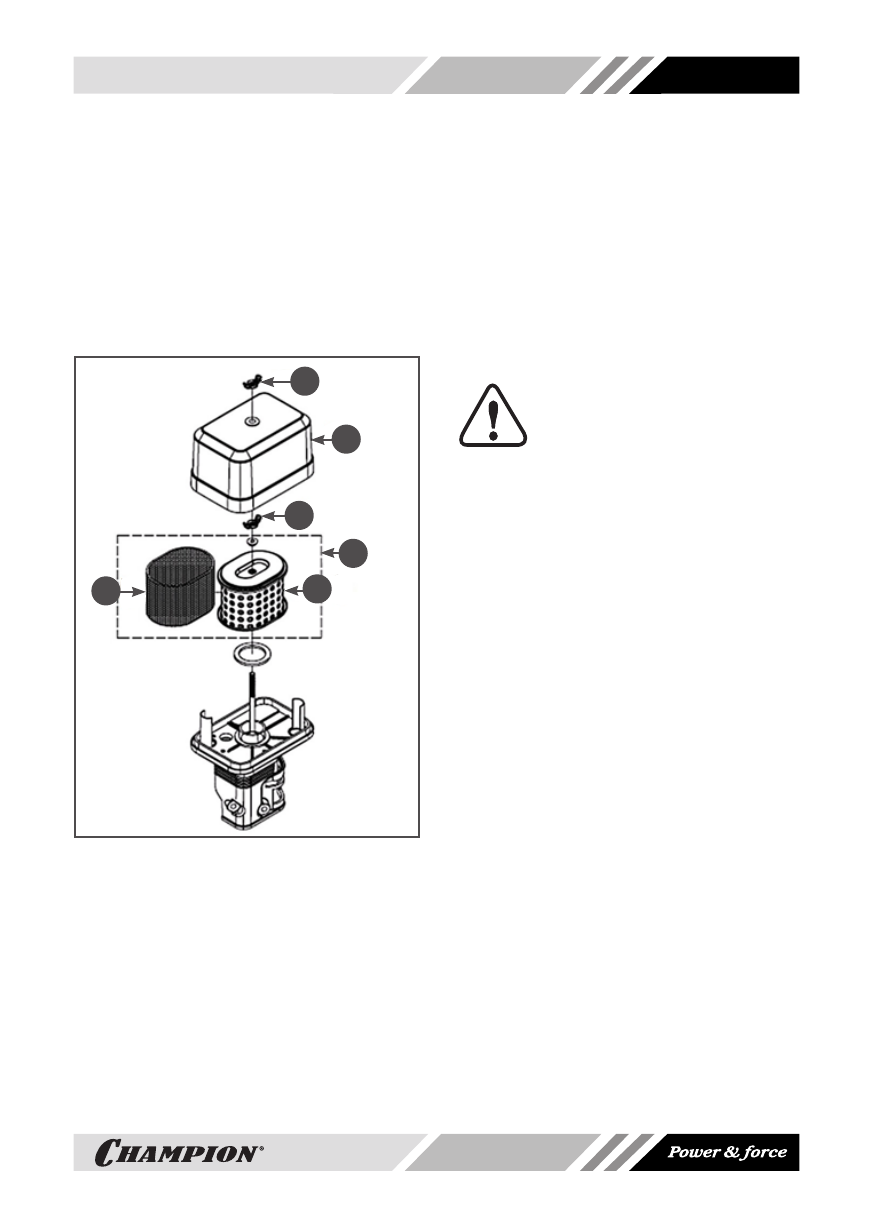

Рис. 25 Обслуживание воздушного

фильтра

1. Гайки барашковые 2. Крышка воздушного

фильтра

3. Воздушный фильтр  4. Бумажный

фильтрующий элемент

5. Поролоновый фильтрующий элемент

3.  Проверьте

целостность

и

чи-

стоту

фильтрующих

элементов.

Поролоновый

(предварительный)

фильтрующий  элемент  5  установлен

на корпусе бумажного фильтрующего

элемента 4 (Рис. 25).

4.  При  незначительном  загрязнении

промойте  поролоновый  фильтру-

ющий  элемент  5  (Рис.25)  теплым

мыльным  раствором  и  просушите.

Поврежденный  или  сильно  загряз-

ненный  поролоновый  фильтрующий

элемент замените.

5.  Смочите  поролоновый  фильтрующий

элемент  специальным  или  чистым

моторным  маслом,  после  чего,  не

скручивая  фильтрующий  элемент,

отожмите излишки масла

ВНИМАНИЕ!

Бумажный  фильтрующий  эле

-

мент  не  подлежит  очистке,

необходима  его  замена.  Не

продувайте  бумажный  фильтрующий

элемент  сжатым  воздухом,  не  промы

-

вайте  его  в  бензине  и  других  раство

-

рителях.  Эксплуатация  двигателя  с

грязными  или  поврежденными  филь

-

трующими  элементами,  или  без  филь

-

трующих  элементов  приведет  к  по

-

паданию  грязи  и  пыли  в  карбюратор  и

двигатель, что в свою очередь, станет

причиной  его  быстрого  износа.  Выход

двигателя из строя в данном случае не

подлежит ремонту по гарантии.

6.  Произведите очистку корпуса и крыш-

ки воздушного фильтра.

7.  Установку  воздушного  фильтра  про-

изведите  в  обратной  последователь-

ности.

ОБСЛУЖИВАНИЕ ФИЛЬТРА

ТОПЛИВНОГО БАКА

В  топливном  баке  установлены  два  сет-

чатых топливных фильтра. Один фильтр

устанавливается  в  заливной  горловине

топливного  бака.  Второй  фильтр  кон-

структивно  объединен  со  штуцером  то-

пливного  бака  и  установлен  внутри  бака

(Рис. 26).
