4.  Для  устойчивости  мотокультиватора

установите  сошник.  Установите  крон-

штейн  1  сошника  в  кронштейн  2  рамы

мотокультиватора  (Рис.  5).  Совмести-

те  отверстия  в  кронштейнах  сошника  и

рамы и вставьте пальцы 3 (Рис. 5). Уста-

новите  сошник  4  в  кронштейн  сошника

(Рис. 5). Вставьте сошник в специальный

паз  кронштейна,  совместите  нужное  от-

верстие  в  сошнике  с  отверстием  в  крон-

штейне  и  вставьте  палец  5  крепления

сошника  (Рис.  5).  Зафиксируйте  палец

шплинтом 6 (Рис. 5).

1

3

2

4

5

6

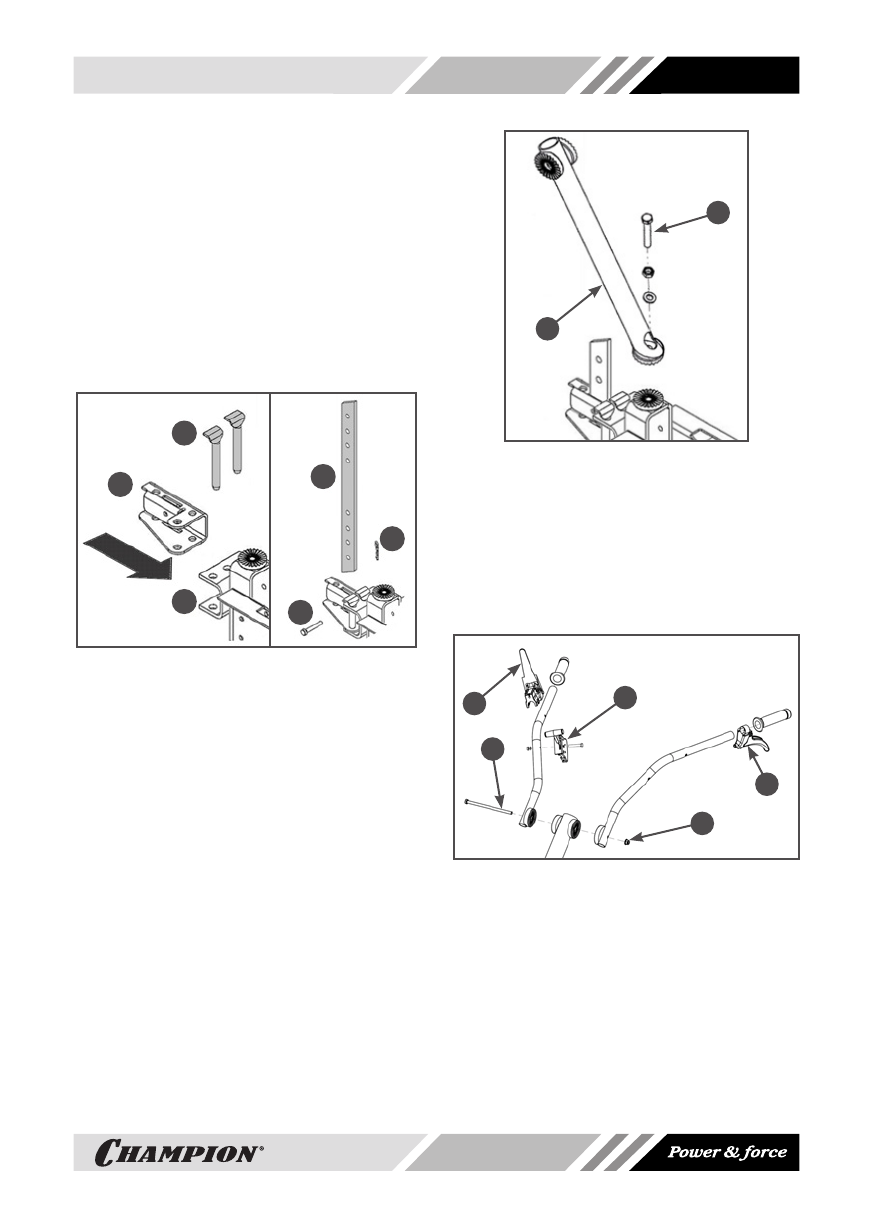

Рис. 5 Установка сошника

1. Кронштейн сошника 2. Кронштейн рамы 3.

Палец крепления кронштейна сошника (2 шт.)

4. Сошник 5. Палец крепления сошника 6.

Шплинт

Сошник  обеспечивает  различную  глуби-

ну обработки почвы. Если Вы устанавли-

ваете  сошник  слишком  глубоко  в  почву,

движение мотокультиватора замедлится,

и глубина культивирования увеличится.
Поднимая  сошник,  Вы  увеличите  ско-

рость,  но  культивирование  будет  более

поверхностное.  Правильная  установка

глубины  сошника  зависит  от  состава  и

состояния почвы.
5.  Установите  правое  и  левое  защитные

крылья 2 (Рис. 1) и закрепите их болтами

и гайками.
6. Установите стойку 1 рукояток управле-

ния  на  мотокультиватор  (Рис.  6).  Совме-

стите отверстия в кронштейне и стойке и

закрутите болт 2 крепления стойки.

1

2

Рис. 6 Установка стойки рукояток

управления

1. Стойка рукояток

2. Болт крепления с гайкой и шайбой

7.  Установите  на  рукоятки  управления

рычаг 1 сцепления, рычаг 2 газа и рычаг

3 разблокировки левой полуоси (Рис. 7).

1

2

5

3

4

Рис. 7 Установка рукояток управления

1. Рычаг сцепления 2. Рычаг газа

3. Рычаг разблокировки левого колеса

4. Болт крепления рукояток

5. Гайка крепления рукояток

8.  Установите  рукоятки  управления  на

стойку  (Рис.  7).  Совместите  отверстия  в

рукоятках и стойке, вставьте болт 4 и за-

крутите гайку 5 крепления рукояток.
9. Отрегулируйте положение рукояток по

высоте  и  углу  поворота,  после  чего  за-
