12

Комплектность  мотокультиватора  приве-

дена в Таблице 1.

Таблица 1. Комплектность

мотокультиватора*

Наименование

Модель

BC8716

Мотокультиватор

1 шт.

Колеса

1 к-т

Фрезы (левая, правая)

1 к-т

Комплект инструментов и

принадлежностей

1 к-т

Руководство по эксплуатации

1 шт.

(*) Производитель оставляет за собой право

без  предварительного  уведомления  вно

-

сить изменения в комплектность

Для сборки мотокультиватора выполните

следующее:
1.  Установите  ножи  фрез  на  квадратные

фланцы осей фрез. Для примера на Рис.

3 показана сборка правой фрезы. В пер-

вую очередь на фланец устанавливаются

правые ножи 1 (имеющие изгиб в сторону

от коробки передач - вправо), затем уста-

навливаются левые ножи 2 (имеющие из-

гиб к коробке передач - влево) (Рис. 3).
2.  Закрепите  ножи  на  фланце  оси  с  по-

мощью болтов и шайб с гайками (Рис. 3).

ПРИМЕЧАНИЕ!

Ножи  должны  быть  установле

-

ны  так,  чтобы  лезвия  3  ножей

врезались в землю при движении

мотокультиватора вперед (Рис. 3).

ПРИМЕЧАНИЕ!

При  сборке  правой  фрезы  пра

-

вые 1 и левые 2 ножи устанавли

-

ваются на фланец с внутренней

и внешней его стороны соответственно.

При сборке левой фрезы правые 1 и левые

2  ножи  устанавливаются  на  фланец,  на

-

оборот, с внешней и внутренней его сто

-

роны соответственно.

2

1

3

1

2

1

2

3

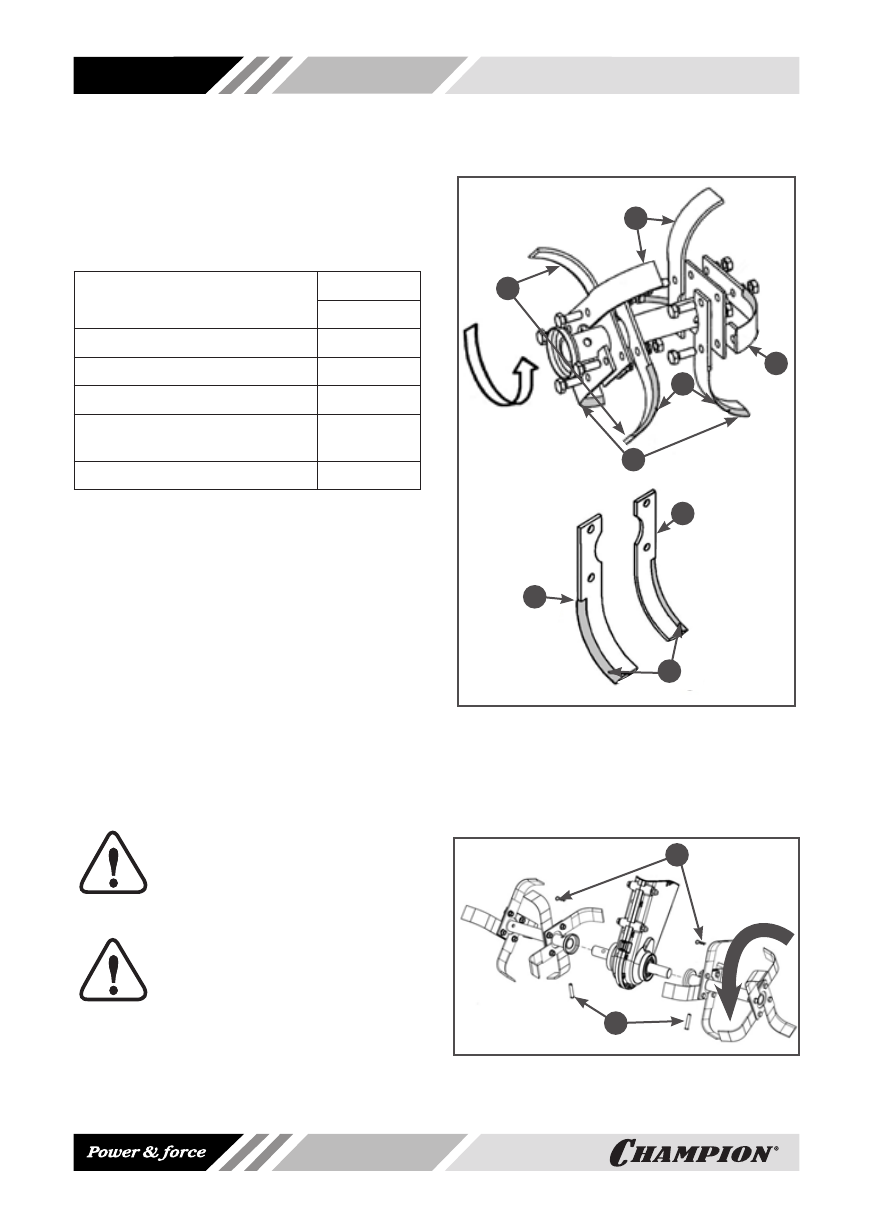

Рис. 3 Сборка правой фрезы

1. Нож правый 2. Нож левый 3. Лезвие ножа

3.  Установите  собранные  фрезы  на  вы-

ходной  вал  коробки  передач,  закрепите

их пальцами 1 и шплинтами 2 (Рис. 4).

2

1

Рис. 4 Установка фрез

1. Палец 2. Шплинт

8. СБОРКА
