Percez le trou avec une mèche de Ø 4 mm
(5/32 ") d'au moins 50 mm (1.97") de
profondeur.

AT T E N T I O N :

n'utilisez pas la clé du kit (K)

 pour serrer les vis

!

K

AT T E N T I O N :

l'utilisation de chevilles (B) n'est pas nécessaire!

2 . 1

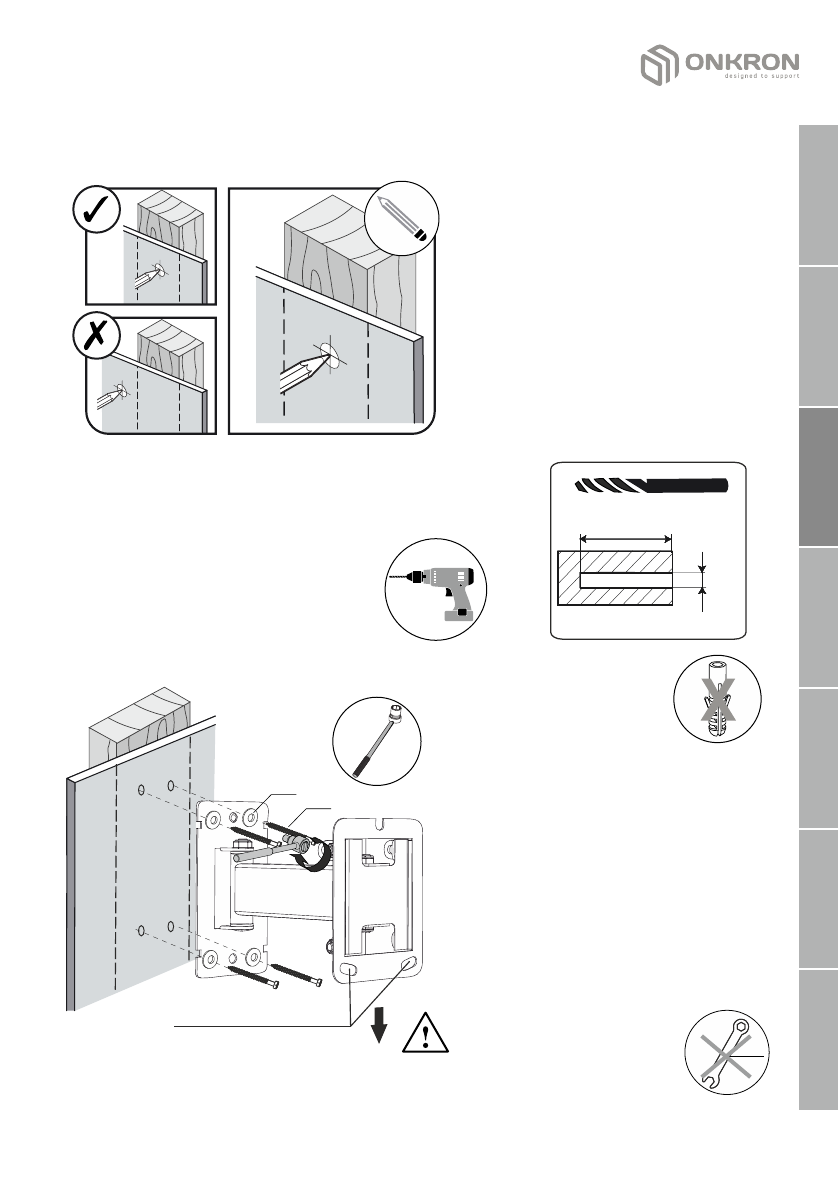

L' i n s t a l l a t i o n d u s u p p o r t s u r u n m u r e n b o i s , s u r d e s p o u t r e s

 e n b o i s d e s m u r s e n p l a c o p l a t r e m o n o c o u c h e

•

Fixez le support au mur de
f a ç o n  q u e  l e s  fe n t e s  d e
montage  fermés  soient  en
bas.

•

Vissez  la  base  du  support
au mur avec des vis M6x50
(A)  et  des  rondelles  (C)  à
l'aide d'un cliquet.

min

 50 mm

(

1.97

")

Ø

4

mm

5/32"

•

P o s i t i o n n e z   l a   b a s e   d u
s u p p o r t  d a n s  l a  p o s i t i o n
s o u h a i t é e ,   m a r q u e z   l e s
q u a t r e   t r o u s   a v e c   u n
crayon.

•

M e t t e z  l e  s u p p o r t  s u r  l e
côté.

A

C

Les fentes de

montage fermés

Le

bas

du

support
