2 . 2 L' i n s t a l l a t i o n d u s u p p o r t s u r l e m u r p r i n c i p a l ( p o r t e u r ) ,
p a s e n b é t o n c e l l u l a i r e ( é p a i s s e u r d e p l â t r e i n fé r i e u r à 4 0 m m )

•

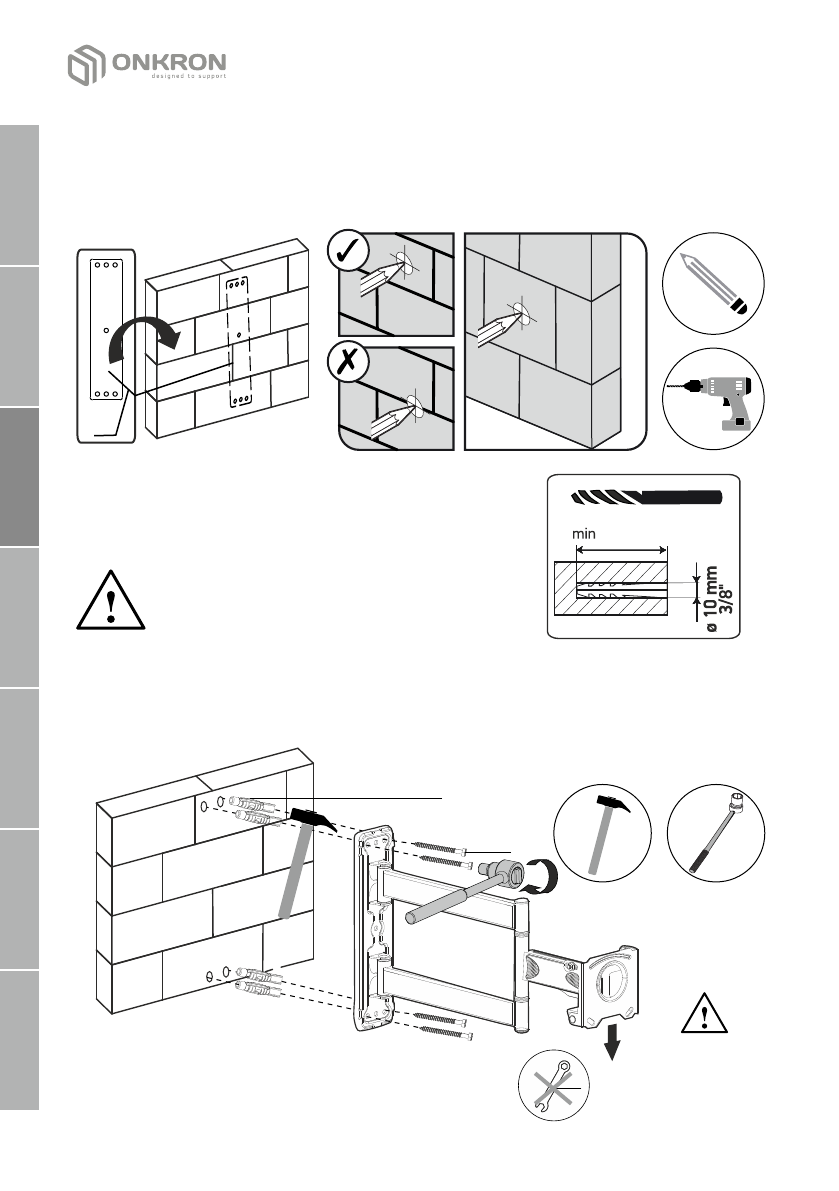

Fixez le gabarit de perçage (L) au mur, marquez les emplacements
avec un crayon.

 L

•

Percez un trou avec un foret de Ø10 mm
(3/8") dans le mur d'au moins 90 mm
(3.54").

•

I n s é r e z  l e s  c h e v i l l e s  ( I )  d a n s  l e s  t r o u s .  A s s u r e z - v o u s  q u e  l e s
chevilles sont bien insérées dans le mur.

•

Vissez la base du support au mur avec des vis M7x80 (H) à l'aide d'un
cliquet.

AT T E N T I O N :

n'utilisez pas la clé du kit (G)!

G

Fixez le support au mur de sorte que
les  trous  de  montage  de  la  plaque
V E S A   s e   t r o u v e n t   e n   b a s   ( v o i r
l'image)

.

L

e bas du support

9

0 mm

(3

.

54")
