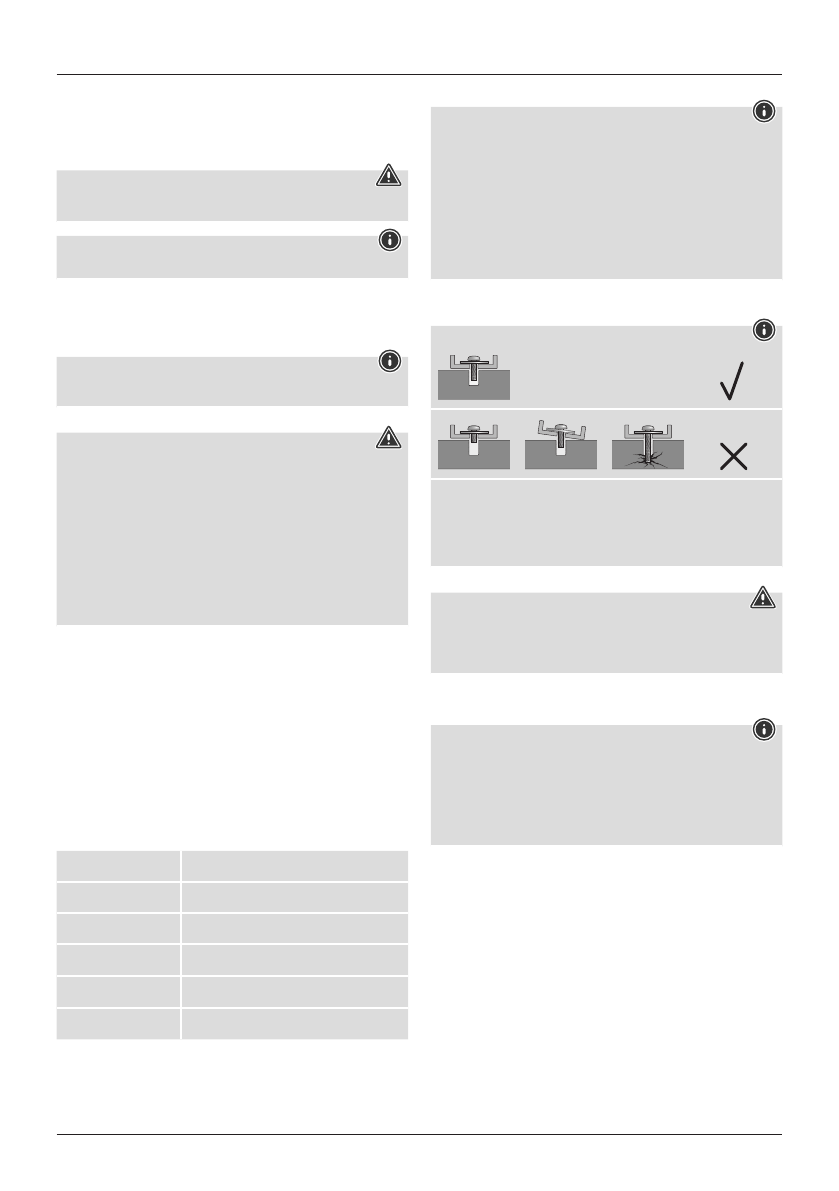

Руководство по эксплуатации
Благодарим за покупку изделия фирмы Hama.
внимательно ознакомьтесь с настоящей инструкцией. Храните инструкцию в
надежном месте для справок в будущем. В случае передачи изделия другому лицу
приложите и эту инструкцию.
1. Предупредительные пиктограммы и инструкции
В
нимание
Данным значком отмечены инструкции, несоблюдение которых может привести
к опасной ситуации.
П
римечание
Дополнительная или важная информация.
2. Комплект поставки
•
Кронштейн для монитора
•
набор монтажных принадлежностей
(комплект см. на рис. 1)
•
настоящая инструкция
П
римечание
Перед началом работ проверьте комплектность монтажного набора, а также
отсутствие дефектных и поврежденных деталей.
3. Техника безопасности
В
нимание
•
В связи с большим количеством оконечных устройств прилагаемые
монтажные принадлежности могут не подойти к конкретным условиям
монтажа.
•
В некоторых случаях винты могут оказаться слишком длинными.
•
Перед началом монтажа требуется внимательно ознакомиться с инструкцией
оконечного устройства. В инструкции обычно приводятся сведения о типе и
размерах крепежных материалов.
•
Eсли прилагаемые монтажные принадлежности не подходят к конкретным
условиям монтажа, их необходимо приобрести в специальном магазине
•
При монтаже не применять чрезмерных усилий. В противном случае это
может повредить изделие.
•
При необходимости поручить монтаж квалифицированным специалистам.
•
По окончании монтажа и установки груза проверить безопасность и прочность
всей конструкции.
•
Такую проверку необходимо проводить регулярно, но не реже одного раза в
квартал.
•
Запрещается превышать допустимую нагрузку и размеры.
•
Нагрузка должна распределяться равномерно.
•
Проверить отсутствие асимметричного распределения нагрузки, которое
приводит к превышению допустимых значений веса.
•
Соблюдать безопасный зазор вокруг нагрузки (в зависимости от модели).
•
В случае повреждения изделия снять нагрузку и больше не эксплуатировать.
4. Область применения и характеристики
•
Держатель предназначен для настенного крепления плоских мониторов в
жилых помещениях.
•
Запрещается применять изделие вне помещений.
•
Запрещается использовать изделие не по назначению.
Максима-льная нагрузка:
1,5 - 5 кг
Диагональ экрана:
До 66 см (US: 26")
Вращение:
360°
Наклон:
+/- 90° (в зависимости от модели)
Зона поворота:
3 сочленения; угол поворота: до 360°
(в зависимости от устройства)
Крепежные отверстия:
соответствуют стандартам VESA 100x100
5. Подготовка к монтажу и монтаж
П
римечание
•
Монтаж выполнять только с помощником! Запрещается монтировать в
одиночку!
•
Оконечные устройства отличаются друг от друга разъемами подключения.
Перед началом установки убедитесь в совместимости и доступности разъемов.
•
В комплект телевизионных держателей всегда входит стандартный набор
монтажных приспособлений. В зависимости от условий монтажа и изделия
для крепления потребуется не весь монтажный набор. По этой причине, в
том числе, после правильного монтажа могут остаться неиспользованные
болты и другие мелкие детали. Сохраните эти детали, а также настоящую
инструкцию для возможного применения в будущем (Продажа продукта,
переезд).
•
Соблюдайте правила техники безопасности.
•
Монтаж выполняется по порядку, согласно рисункам.
П
римечание
•
В связи с множеством доступных на рынке оконечных устройств описать все
варианты монтажа невозможно.
•
Держатель на задней стенке монитора должен располагаться прямо и ровно.
•
Все крепежные винты должны быть соответствующей длины. Винты
необходимо притянуть усилием руки (см. рис. 3, 4).
6. Настройка и техобслуживание
В
нимание
•
Регулировку держателя необходимо всегда выполнять с помощником.
Запрещается работать в одиночку
•
Пружину необходимо настроить в соответствии с весом монитора.
•
Настройку производить после монтажа монитора!
•
Для поворота винты ослаблять не требуется.
•
Наклонное сопротивление устанавливается винтами на шарнире панели
монитора (см. рис. 5).
П
римечание
•
Если при слишком малом весе монитора кронштейн перемещается вверх,
следует уменьшить сжатие пружины, повернув регулировочный винт в
направлении (-).
•
Если кронштейн опускается вниз, поверните регулировочный винт в
направлении (+).
•
Регулировку газонаполненного амортизатора производить только при
полностью опущенном кронштейне!
•
Регулировка производится ключом с внутренним шестигранником (C2) при
полностью опущенном кронштейне путем поворота регулировочного винта в
направлении (+) или (-). (Рис. 5)
•
После регулировки пружины проверьте балансировку кронштейна по весу
монитора. При изменении положения кронштейна он должен сохранять
установленное положение. При необходимости выполните настройку при
полностью опущенном кронштейне.
•
В зависимости от веса монитора для настройки может потребоваться до 40
полных поворотов регулировочного винта. Не перекручивайте регулировочный
винт (резкое увеличение момента).
•
По окончании монтажа и установки груза проверить безопасность и прочность
всей конструкции.
•
Такую проверку необходимо проводить регулярно, но не реже одного раза в
квартал.
•
Чистку изделия производить только безворсовой слегка влажной салфеткой.
Запрещается применять агрессивные чистящие средства.
7. Отказ от гарантийных обязательств
Компания Hama GmbH & Co KG не несет ответственность за ущерб, возникший
вследствие неправильного монтажа, подключения и использования изделия не
по назначению, а также вследствие несоблюдения инструкции по эксплуатации и
техники безопасности.
