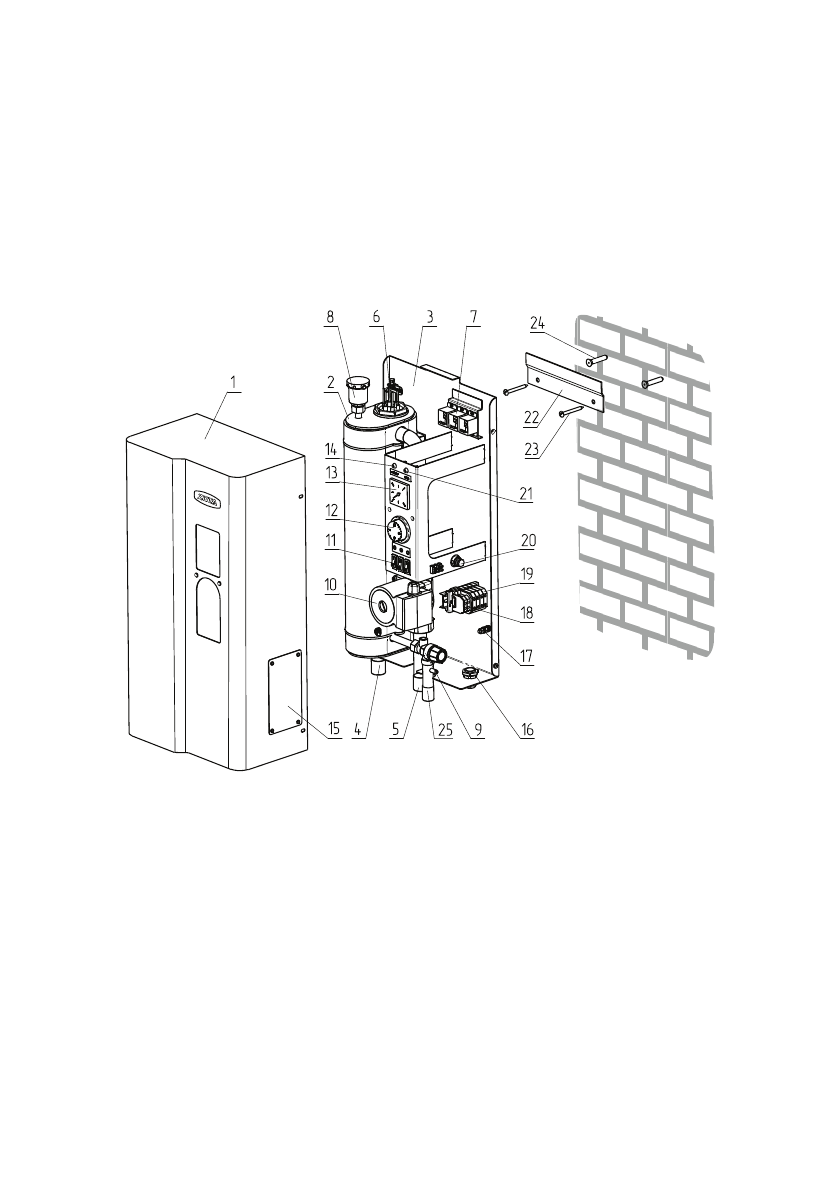

Рис.1 Конструкция миникотельной и способ её крепления к стене
1 - кожух водонагревателя
2 - корпус водонагревателя
3 - основание водонагревателя
4 - патрубок входа теплоносителя
5 - патрубок выхода
теплоносителя
6 - блок нагревательных
элементов
7 - силовые реле
8 - автоматический
воздухоотводчик
9 - предохранительный клапан
10 - циркуляционный насос
11 - переключатели ступеней
мощности
12 - регулятор температуры
13 - манометр
14 - индикаторная лампа «НАСОС»
15 - крышка кожуха
16 - сальник
17 - болт заземления
18 - клеммы внешнего термостата
(уст.перемычка)
19 - клеммы подключения силового
кабеля
20 - предохранитель насоса
21 - индикаторная лампа «СЕТЬ»
22 - кронштейн крепления к стене
23 - шуруп для крепления
кронштейна к стене
24 - дюбель пластмассовый
25 - патрубок сброса теплоносителя
из клапана
миникотельной, фазные провода на клеммы А,В,С. Защитный нулевой провод
(PE) подключить на болт “ЗАЗЕМЛЕНИЕ” (17);
• При питании миникотельной от однофазной сети переменного тока 220
В, 50Гц присоединить рабочий нулевой провод на клемму нейтраль (N)
миникотельной а фазный на клеммы А,В,С. Защитный нулевой провод (PE)
подключить на болт “ЗАЗЕМЛЕНИЕ”;
• Для соединения клемм А,В,С в комплекте имеется перемычка, которая
устанавливается на клеммных колодках, как показано на рисунке 3;
• При использовании внешнего термостата, убрать перемычку (П) с колодок
Т1 и Т2 и присоединить к ним нормально замкнутые контакты реле внешнего
термостата;
• Закрыть крышку кожуха (14) и закрутить винты крепления.
