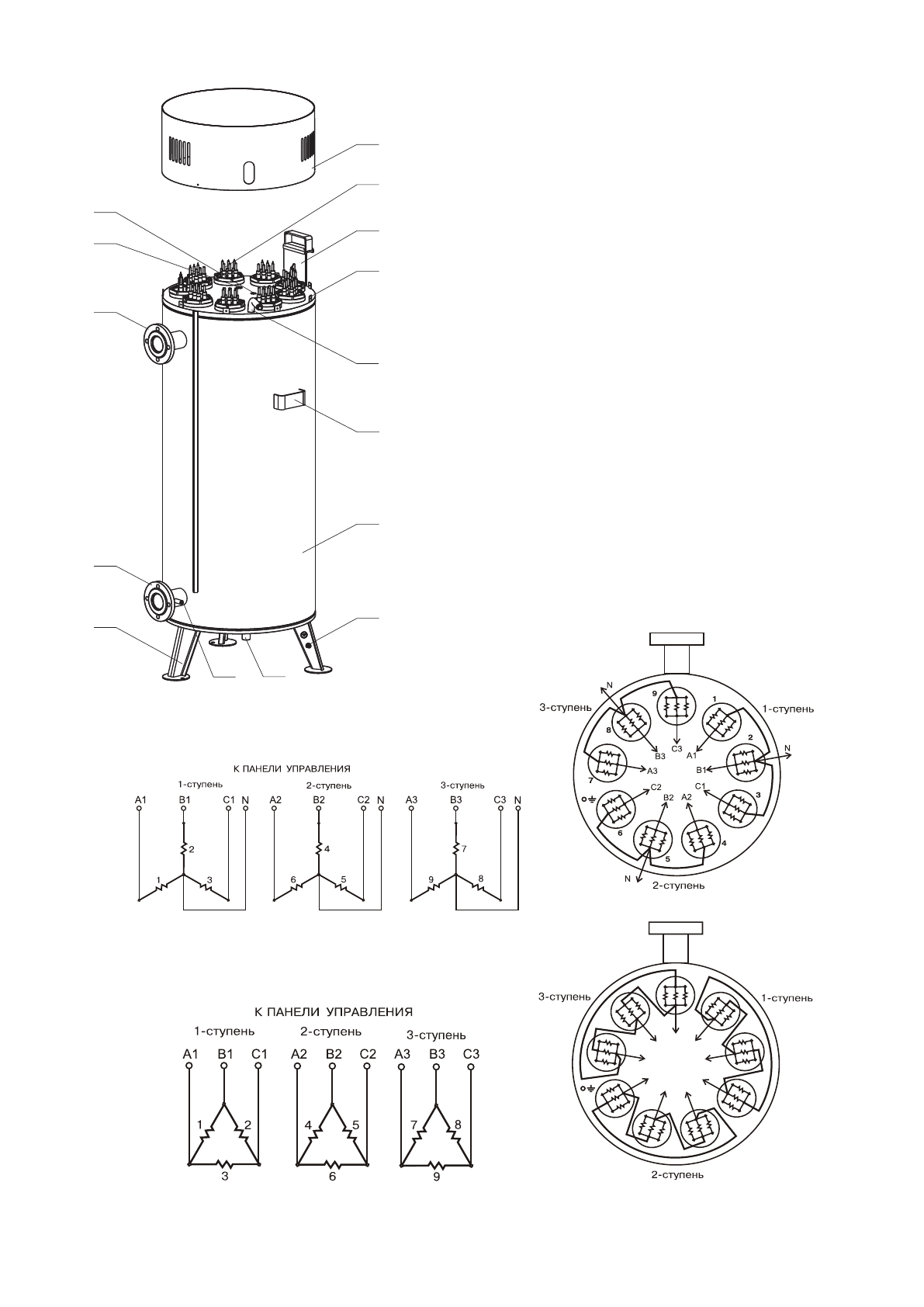

Рис.3 Конструкция
электроводонагревателя ЭВТ
Рис.5 Расположение выводов и схема подключения электроводонагревателя ЭВТ.
1
2
3
4
5
6
7
8
9
À1
Â1
Ñ1
À2
Â2
Ñ2
À3
Â3
Ñ3
13
1
2
3
4
5
6
7
8
9
10
11
12
14
15
подключение “звезда”
ЭВТ-60И1... ЭВТ-100И1
подключение “треугольник”
ЭВТ-160И1... ЭВТ-400И1
1
- крышка кожуха
2
- блок нагревательных элементов
3
- патрубок группы безопасности
4
- отверстие для датчика обратной воды
5
- отверстие для датчика прямой воды
6
- отверстие для датчика перегрева
7
- выходной патрубок
8
- входной патрубок
9
- корпус водонагревателя
10 - опора котла
11 - сливной патрубок
12 - болт заземления
13 - транспортировочный кронштейн
14 - скоба для крепления кабеля
15 - пластина для крепления крышки
