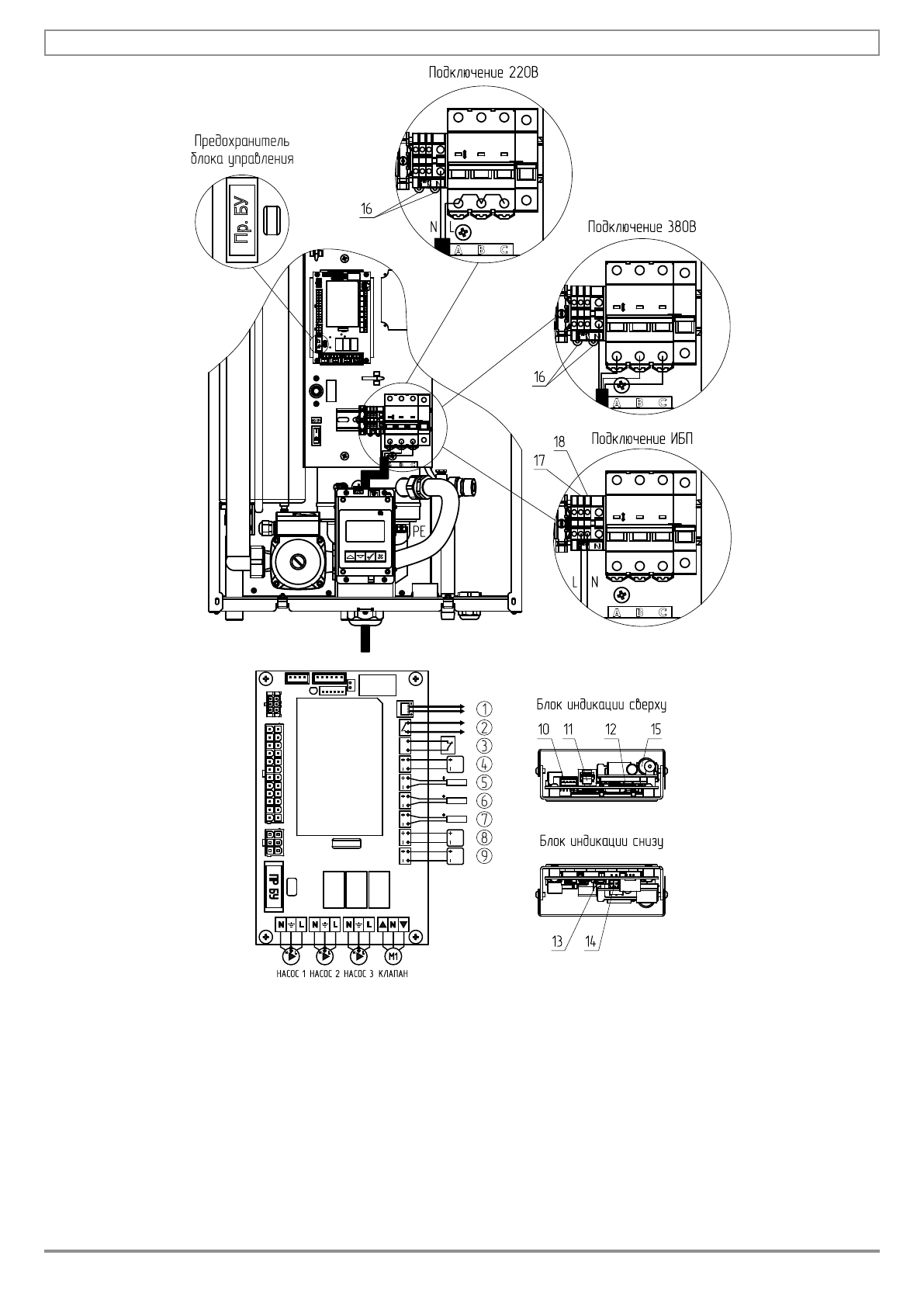

background image

ZOTA «MK-S Plus»

стр. 11

1 - Шина данных блока управления

(DATA)

2 - Выход каскадного подключения

(ВЫХ.КАСК.)

3 - Внешний термостат (ВХ.ОТКЛ.)

4 - Т° датч.6

5 - Т° датч.5

6 - Т° датч.4

7 - Т° датч.3

8 - Т° датч.2

9 - Т° датч.1

10 - Не используется (UART)

11 - Шина данных блока индикации

(DATA)

12 - Разъем для MicroSD карты

13 - Не используется (Разъем MicroUSB)

14 - Разъем OpenTherm (ZONT)

15 - Модуль GSM/GPRS (Опция см. табл.2)

16 - Перемычка

17 - Колодка для подключения

фазы «L» ИБП

18 - Колодка для подключения

нейтрали «N» ИБП

Рис.3 Схема подключения котла
