стр. 36
8.4.32. Контроль температуры дымовых
газов. Датчик контроля температуры дымовых
газов расположен в верхней части дымохода.
При превышении температуры газов 240°C,
вентилятор начинает плавно снижать обороты
для предотвращения дальнейшего повышения
температуры. В случае повреждения датчика
температуры газов или отключения его от

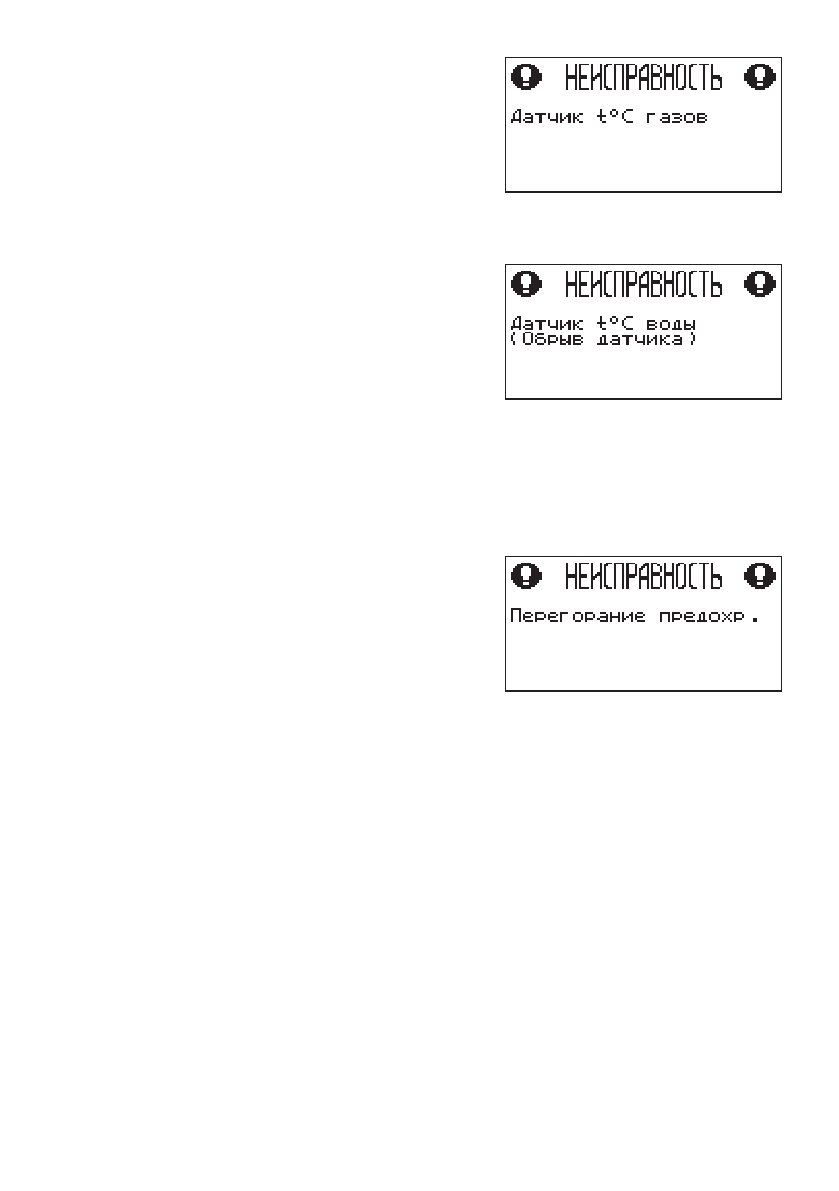

пульта управления на дисплее появится сообщение о неисправности и
отключаются вентиляторы наддува.
8.4.33. Автоматический контроль датчика
температуры
теплоносителя.
В
случае
повреждения или отключения датчика
температуры
теплоносителя
в
котле
включается сигнал тревоги, выключается
наддув и одновременно насосы ЦО и ГВС
начинают работать независимо от текущей
температуры.
На дисплее появляется сообщение о неисправности датчика.
8.4.34. Защита от замораживания теплоносителя в котле и системе
отопления. При снижении температуры теплоносителя в котле до 6°C
включается насос ЦО. При работе котла с гидроразделителем дополнительно
включается насос РЦ. Это задержит процесс замерзания теплоносителя но в
случае низких температур, это может не защитить систему от замерзания.
8.4.35. Предохранитель.
Пульт
управления
оснащен
плавким
предохранителем 4А, предохраняющем его от
выхода из строя при перегрузках.
ВНИМАНИЕ:
не
следует
применять
предохранитель с большим значением тока,
это может привести к повреждению пульта.
При перегорании предохранителя на дисплее
появится сообщение о неисправности.
8.5. Работа котла в ручном режиме (на естественной тяге).
8.5.1. Для работы котла в ручном режиме (от тягорегулятора), необходимо
отключить пульт управления для исключения регулирования с помощью
наддувного вентилятора. Для контроля за температурой теплоносителя
установить термометр на патрубке выхода теплоносителя, с диапазоном от
0°C до 120°C.
Для полноценного регулирования доступа воздуха в топку и,
соответственно, температуры теплоносителя в подающем трубопроводе,
необходимо произвести настройку тягорегулятора следующим образом:
• На шкале тягорегулятора установить температуру 60°C;
• Нагреть котел до температуры 60°C, контролируя температуру по
термометру;
• Как только температура достигнет установленной 60°C, накинуть цепочку
тягорегулятора на рычаг заслонки подачи первичного воздуха. Цепь должна
быть хорошо натянутой (свободный ход максимум 2мм);
• Установить регулировочную ручку (Табл.2 поз.17) вместо ручки
крепления заслонки таким образом, чтобы она не препятствовала закрытию
заслонки подачи воздуха (поз.37 Рис.1);
При снижении температуры теплоносителя в котле регулировочная
заслонка начнет открываться под действием натягиваемой тягорегулятором
цепочки. Как только температура теплоносителя в котле начнет подниматься,
