стр. 9

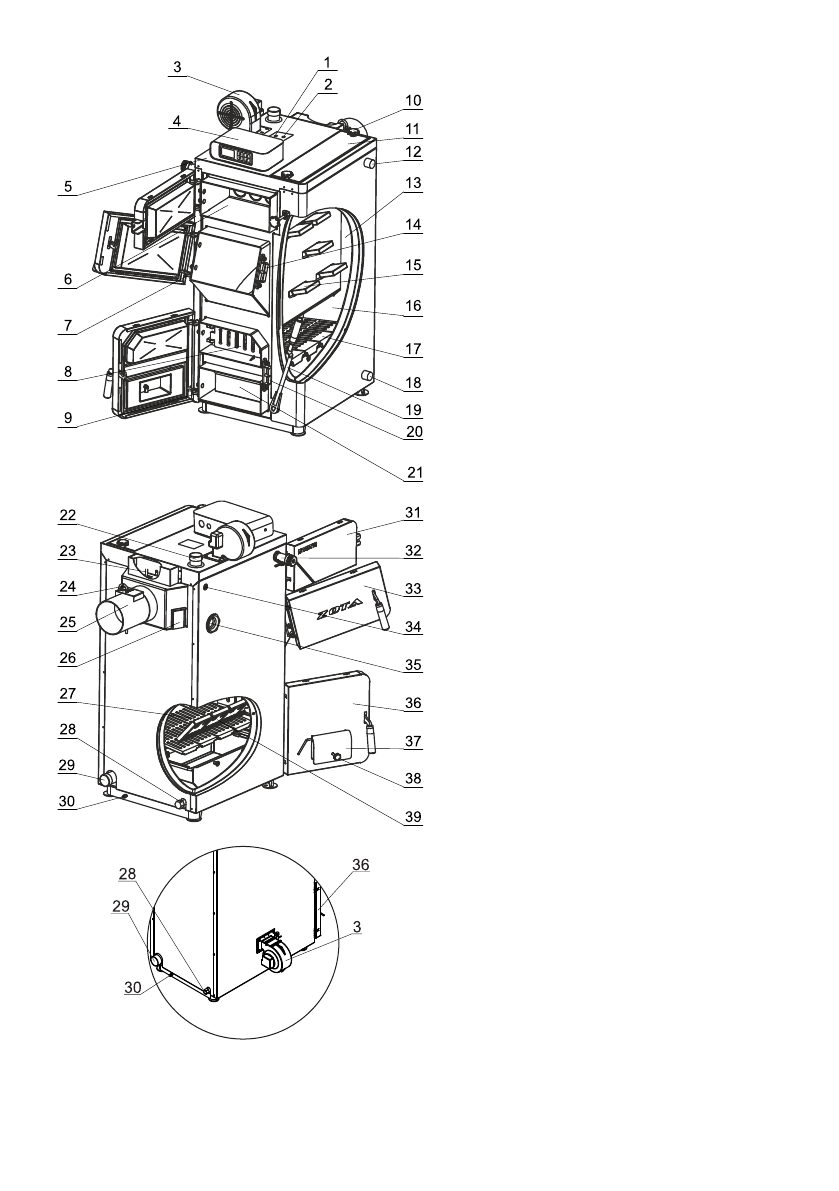

Рис.1 Конструкция отопительного котла
1 - Датчик температуры теплоносителя
2 - Аварийный термоограничитель
3 - Вентилятор наддува
4 - Пульт управления
5 - Кожух верхний
6 - Горизонтальный теплообменник
7 - Регулировочная скоба дверцы
загрузочной
8 - Решетка шуровочная
9 - Регулировочная скоба дверцы
зольника
10 - Ручка заглушки вертикального
теплообменника
11 - Заглушка вертикального
теплообменника
12 - Патрубок рециркуляции(подача)
13 - Вертикальный теплообменник
14 - Регулировочный замок дверцы
загрузочной
15 - Вставки из шамота
16 - Корпус котла
17 - Шуровочные колосники
18 - Патрубок рециркуляции (обратка)
19 - Рычаг шуровочного механизма
20 - Регулировочный замок дверцы
зольника
21 - Зольный ящик
22 - Патрубок выхода теплоносителя
(подача)
23 - Датчик температуры дымовых
газов
24 - Заслонка дымохода
25 - Патрубок дымохода (опция)
26 - Люк прочистной
27 - Топочное пространство
28 - Сливной патрубок с заглушкой
29 - Патрубок входа теплоносителя
(обратка)
30 - Болт заземления
31 - Дверца прочистная
горизонтального теплообменника
32 - Тягорегулятор
33 - Дверца загрузочная
34 - Место установки датчика
температуры Блока ТЭН
35 - Заглушка отверстия под Блок ТЭН
36 - Дверца зольника
37 - Заслонка подачи воздуха
38 - Ручка заслонки подачи воздуха
39 - Наклонные колосники
Установка вентилятора наддува
на котел ZOTA Magna 45 кВт
