6.1.4. Раñположение коòла ñ учеòом необходимого для обñлуживания
пðоñòðанñòва:
•пеðед коòлом должно быòь манипуляционное пðоñòðанñòво минимально
1000мм,
•ñ одной боковой ñòоðоны необходимо оñòавляòь пðоñòðанñòво для доñòупа
к задней чаñòи коòла и блоку ÒЭН коòла минимум 400мм.
6.1.5. Размещение òоплива:
•запðещаеòñя укладываòь òопливо за коòлом или возле коòла на ðаññòоянии,
менее чем 400мм,
•запðещаеòñя укладываòь òопливо между двумя коòлами в коòельной,
•изгоòовиòель ðекомендуеò ñоблюдаòь ðаññòояние между коòлом и òопливом
минимум 1000мм или помеñòиòь òопливо в дðугом помещении, где неò коòла.
6.2. Äля оòопиòельной ñиñòемы ñ еñòеñòвенной циðкуляцией ðекомендуеòñя
пðименяòь ñòальные водогазопðоводные òðубы по ÃОÑÒ 3262-75. Äля
òðубопðоводов пðямой и возвðаòной воды òðубу не менее 32 (G1 1/4-B), для
подñоединения ðадиаòоðов оòопиòельной ñиñòемы òðубу не менее 20 (G 3/4-B).
Коòел должен уñòанавливаòьñя òак, чòобы паòðубок обðаòной воды
ðазмещалñя ниже ðадиаòоðов оòопиòельной ñиñòемы здания.
6.3. Рекомендуемые уñòановочные ðазмеðы для ðадиаòоðов пðи монòаже
кваðòиðного оòопления:
а) оò ñòены до ðадиаòоðа не менее – 3ñм;
б) оò пола до низа ðадиаòоðа – не менее 10ñм;
в) оò веðха ðадиаòоðа до подоконника – не менее 10ñм.
1 - Коòел
2 - Áак ðаñшиðиòельный оòкðыòого òипа
3 - Пðибоðы оòопиòельные
4 - Подающий òðубопðовод
5 - Обðаòный òðубопðовод
6 - Кðан ñиñòемы оòопления
7 - Кðан ñлива воды из ñиñòемы
8 - Пðедохðаниòельный клапан
9 - Пеðелив
10 - Ñлив в канализацию

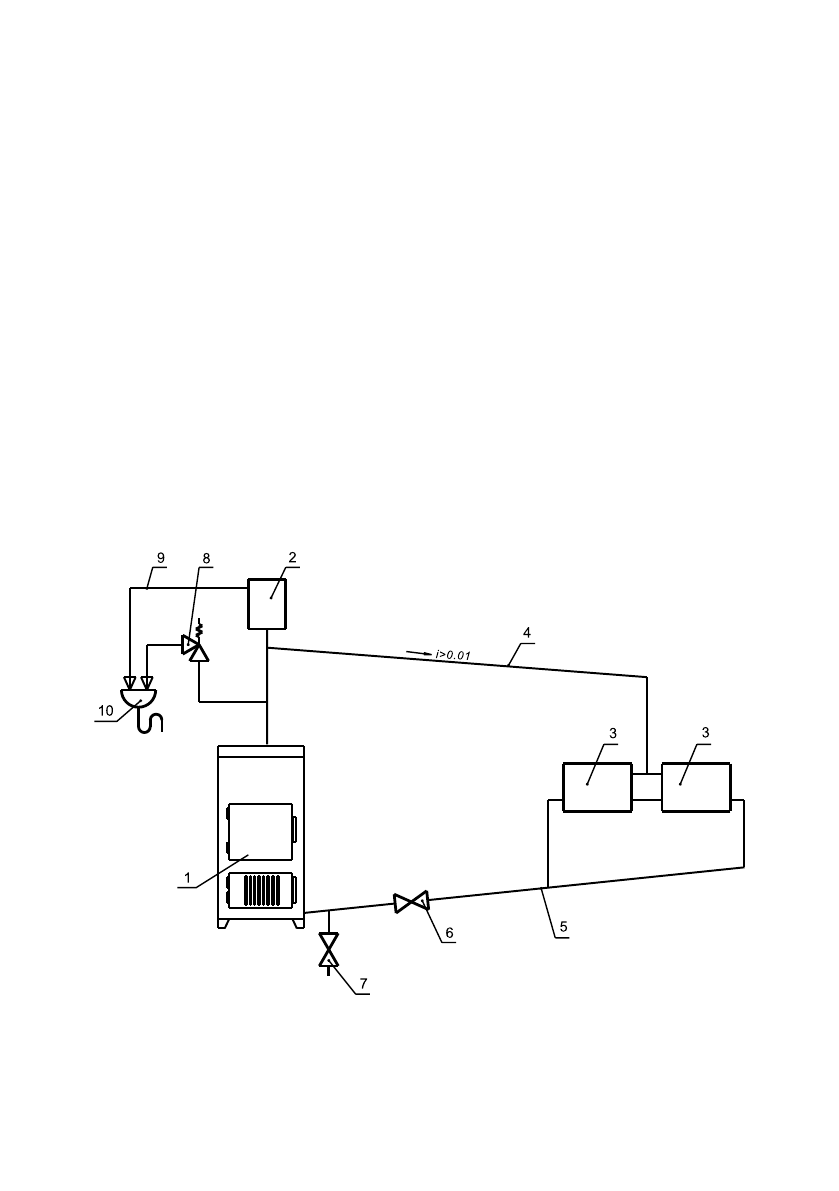

Ðис.5 Ñõема открытой системы отопления
