стр. 7

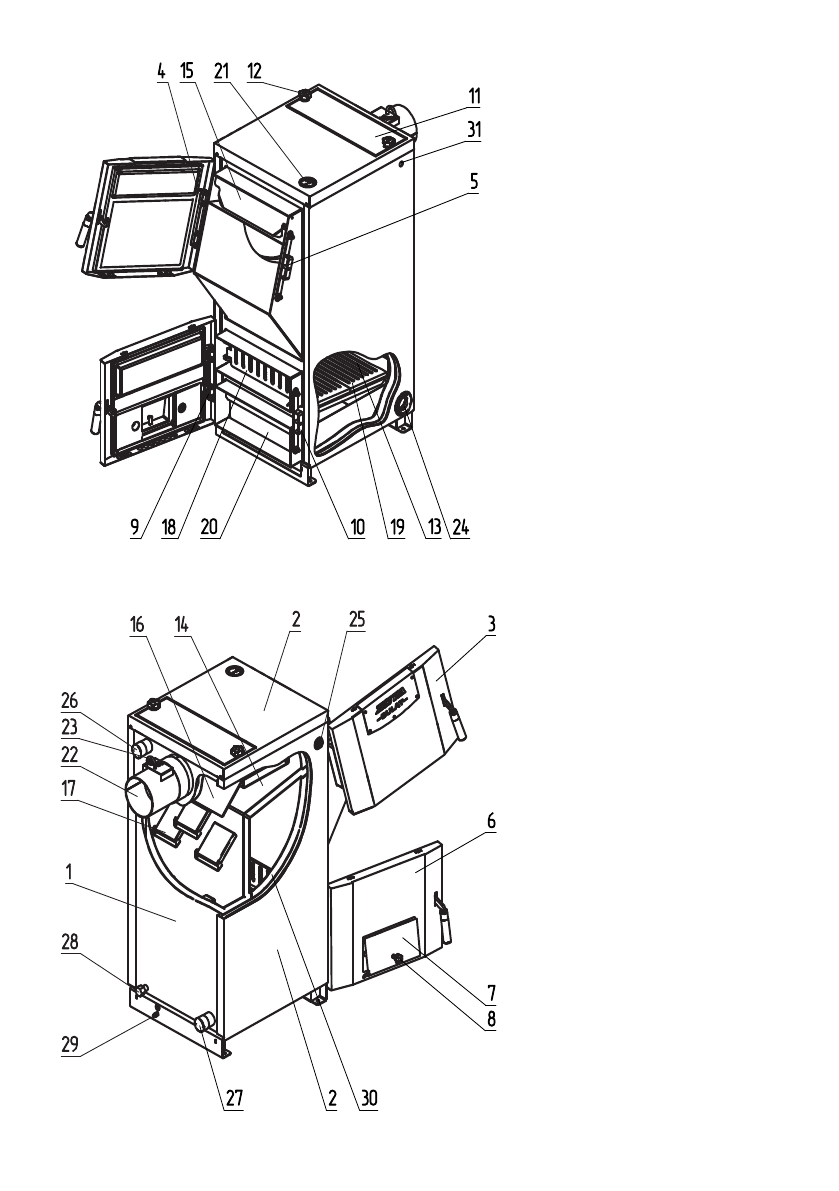

Рис.1 Конструкция отопительного котла
1 – Корпус котла
2 – Кожух
3 – Дверца загрузочная
4 – Регулируемая петля
дверцы загрузочной
5 – Регулируемый замок
дверцы загрузочной
6 – Дверца поддувальная
7 – Заслонка подачи
воздуха
8 – Ручка заслонки подачи
воздуха
9 – Регулируемая петля
дверцы поддувальной
10 – Регулируемый замок
дверцы поддувальной
11 – Заглушка
вертикального канала
теплообменника
12 – Ручка заглушки
вертикального канала
теплообменника
13 – Топка
14 – Газоход
15 – Заслонка
теплообменника
16 – Заслонка 2
дымоотводная
17 – Вставка из шамота
18 – Решетка шуровочная
19 – Решетка колосниковая
20 - Зольный ящик
21 – Термоманометр
22 – Патрубок дымохода
23 – Заслонка дымохода
24 – Заглушка отверстия
под блок ТЭН
25 – Заглушка отверстия
тягорегулятора
26 – Патрубок подачи
27 – Патрубок обратки
28 – Патрубок сливной
29 – Болт заземления
30 – Водяная камера
31 – Отверстие под датчик
температуры
