Управление
12
Руководство по эксплуатации atmoTEC pro/atmoTEC plus и turboTEC TEC pro/turboTEC plus 0020029242_02
4
Активируется внутренний газовый клапан.
Пламя с крестом:
сбой во время режима горения; аппарат переключён в режим
сбоя
Пламя без креста:
надлежащий режим горения.
4.1 Значение символов на дисплее
(atmoTEC plus/turboTEC plus)
* Только в случае аппарата atmoTEC/turboTEC со встроенной
функцией приготовления горячей воды:
** Только в случае аппарата atmoTEC/turboTEC с подключённым
ёмкостным водонагревателем:
i
Указание!
Удерживайте кнопку "-" нажатой в течение прим.
5 секунд, чтобы перейти от индикации на дисплее тем-
пературы теплоносителя в подающей линии к индика-
ции давления в системе, или наоборот.
4.1.2 Элементы
управления
аппарата
atmoTEC pro/turboTEC pro
Для открытия передней откидной крышки возьмитесь за ручку и
откиньте её. Теперь становятся видны элементы управления, имею-
щие следующие функции (см. рис. 4.3):
bar
1
10
9
8
7
6
3
2
4
5

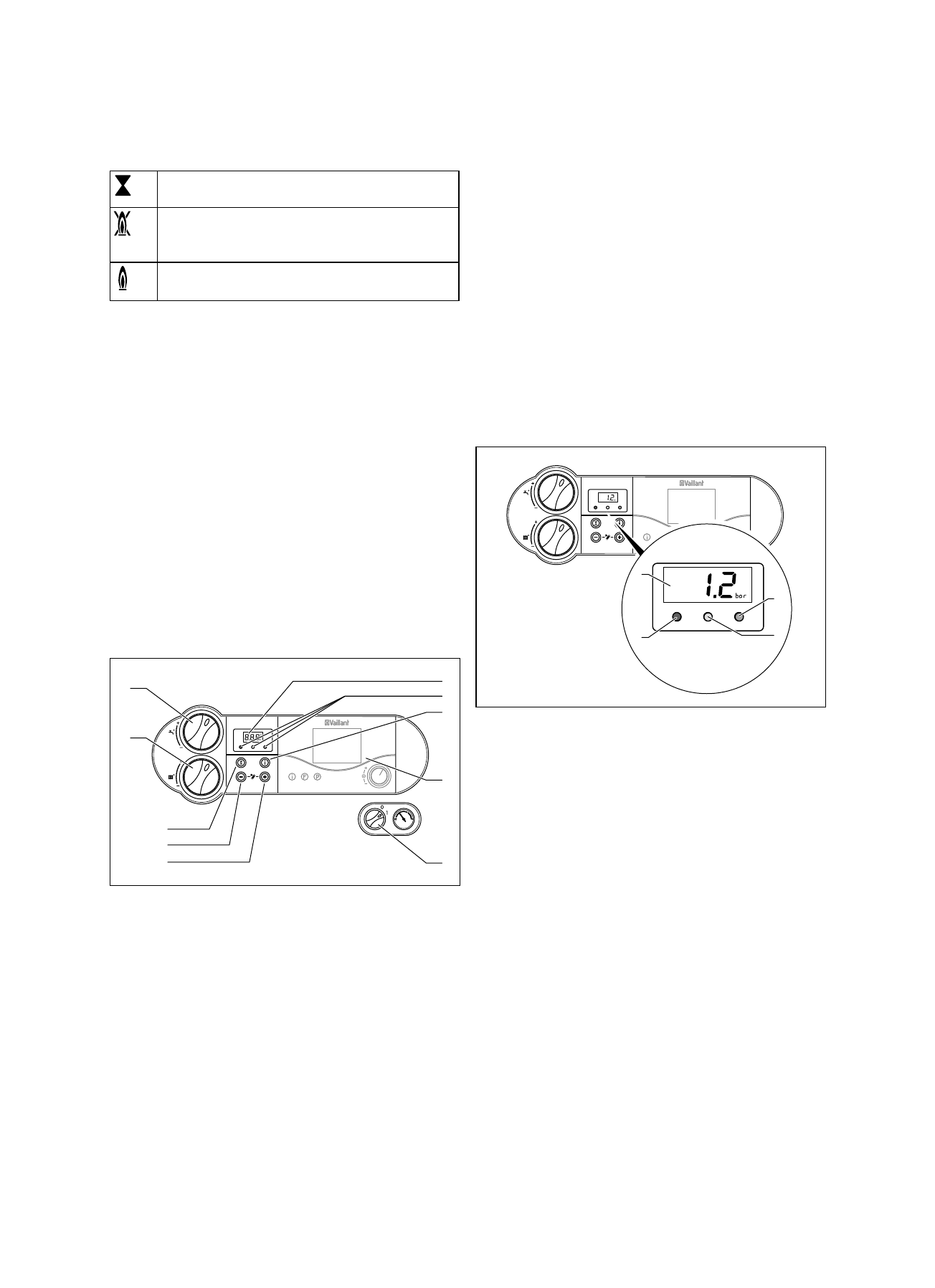

4.3 Элементы управления аппаратов atmoTEC pro, turboTEC pro
1
Дисплей для индикации текущего давления наполнения системы
отопления, температуры теплоносителя в подающей линии
системы отопления или определённой дополнительной информа-
ции.
2
Лампы индикации режимов эксплуатации.
3
Кнопка "
i
" для вызова информации.
4
Встраиваемый регулятор (принадлежности).
5
Основной выключатель для включения и выключения аппарата
6
Кнопка "
+
" для перелистывания вперёд индикации на дисплее (для
сертифицированного фирмой Vaillant специалиста при настройке
и поиске неисправности).
7
Кнопка "
-
" для перелистывания назад индикации на дисплее (для
сертифицированного фирмой Vaillant специалиста при настройке
и поиске неисправности) и для переключения индикатора на теку-
щую температуру теплоносителя в подающей линии системы ото-
пления.
8
Кнопка "
Снятие сбоя
" для сброса определённых сбоев.
9
Вращающаяся кнопка для настройки температуры теплоносителя
в подающей линии системы отопления.
10
Вращающаяся кнопка для настройки температуры горячей воды
на выходе.
Многофункциональный индикатор
Аппарат atmoTEC pro или turboTEC pro оборудован многофункцио-
нальным индикатором. Если основной выключатель включён и аппа-
рат функционирует нормально, то индикатор показывает текущее
давление наполнения системы отопления (в примере 1,2 бар).
bar
1
4
2
3
4.4 Дисплей аппаратов atmoTEC pro, turboTEC pro
1
Индикатор текущего давления наполнения системы отопления,
температуры теплоносителя в подающей линии системы отопле-
ния или индикатор кода состояния или кода ошибки.
2
Зелёная лампа индикации разбора горячей воды
выключена: горячая вода не разбирается
мигает: горячая вода разбирается.
3
Жёлтая лампа индикации
горит постоянно: горелка включена.
4
Красная лампа индикации
горит постоянно: сбой аппарата, указывается код ошибки.
