Управление
Руководство по эксплуатации atmoTEC pro/atmoTEC plus и turboTEC TEC pro/turboTEC plus 0020029242_02
11
4
4 Управление
4.1 Обзор
элементов
управления
4.1.1
Элементы управления аппаратов
atmoTEC plus/turboTEC plus
bar
1
9
8
7
6
5
2
3
4

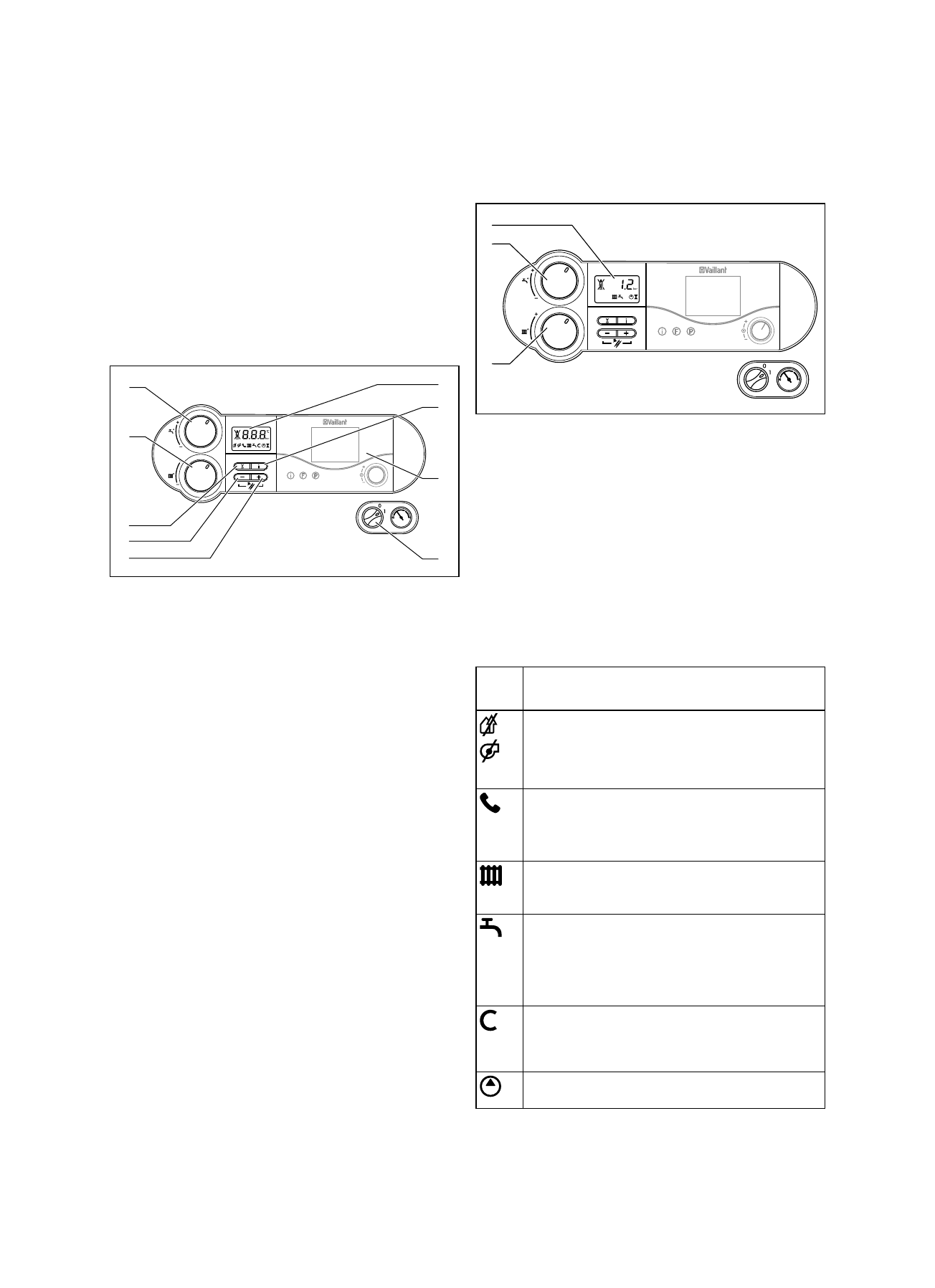

4.1 Элементы управления аппаратов atmoTEC plus, turboTEC plus
Для открытия передней откидной крышки возьмитесь за ручку и
откиньте её. Теперь становятся видны элементы управления, имею-
щие следующие функции (см. рис. 4.1):
1
Дисплей для индикации текущего давления наполнения системы
отопления, температуры теплоносителя в подающей линии
системы отопления или определённой дополнительной информа-
ции.
2
Кнопка "
i
" для вызова информации.
3
Встраиваемый регулятор (принадлежности).
4
Основной выключатель для включения и выключения аппарата.
5
Кнопка "
+
" для перелистывания вперёд индикации на дисплее (для
сертифицированного фирмой Vaillant специалиста при настройке
и поиске неисправности) и для переключения индикатора на теку-
щую температуру теплоносителя в подающей линии системы ото-
пления.
6
Кнопка "
-
" для перелистывания назад индикации на дисплее (для
сертифицированного фирмой Vaillant специалиста при настройке
и поиске неисправности).
7
Кнопка "
Снятие сбоя
" для сброса определённых сбоев.
8
Вращающаяся кнопка для настройки температуры теплоносителя
в подающей линии системы отопления.
9 Только в случае аппарата atmoTEC/turboTEC со встроенной
функцией приготовления горячей воды
: вращающаяся кнопка
для настройки температуры горячей воды на выходе.
Только в случае аппарата atmoTEC/turboTEC с подключён-
ным ёмкостным водонагревателем
: вращающаяся кнопка для
настройки температуры воды в накопителе.
Цифровая информационно-аналитическая система
bar
2
3
1
4.2 Дисплей (во время разбора горячей воды
на аппаратах atmoTEC plus, turboTEC plus)
Аппараты atmoTEC plus и turboTEC plus оборудованы цифровой
информационно-аналитической системой. Эта система выдаёт Вам
информацию об эксплуатационном состоянии Вашего аппарата и
помогает Вам при устранении сбоев.
В обычном режиме эксплуатации аппарата на дисплее (
3
) указыва-
ется текущее давление наполнения системы отопления (в примере
1,2 бар). В случае неполадок индикация давления наполнения сме-
няется соответствующим кодом ошибки.
Кроме того, отображаемые символы предоставляют Вам следую-
щую информацию:
Дисплей
(
3
)
Индикатор текущего давления наполнения системы отопления,
температуры теплоносителя в подающей линии системы отопле-
ния или индикатор кода состояния или кода ошибки.
горит постоянно:
сбой в воздуховоде/тракте отходя-
щих газов.
мигает:
активна автоматическая адаптация к
длине труб
(только в случае turboTEC plus).
Пока на дисплее горит этот символ, температура теплоносителя
в подающей линии и температура горячей воды на выходе зада-
ётся через vrnetDIALOG (принадлежности), т.е. аппарат работает
с другими, нежели настроенные на вращающихся кнопках (
1
) и
(
2
), значениями температуры.
Активен режим отопления:
горит постоянно:
текущий режим эксплуатации -
режим отопления.
мигает: активно
время блокировки горелки.
Активна функция приготовления горячей воды:
VUW*
: горит постоянно:
идёт разбор горячей воды.
выключено:
разбор горячей воды отсутствует.
VU**
: горит постоянно:
подключён ёмкостный водонагрева-
тель
мигает:
активна загрузка ёмкостного водона-
гревателя
Активна функция "горячий старт":
горит постоянно:
функция "горячий старт" находится в
состоянии готовности.
мигает:
работает функция "горячий старт",
горелка включена.
Работает насос системы отопления.
