Монтаж и установка
12
Руководство по монтажу и техобслуживанию eloBLOCK 0020094388_03
4
4.3
Необходимые минимальные расстояния/
свободное пространство для монтажа
A
A
B
C
D

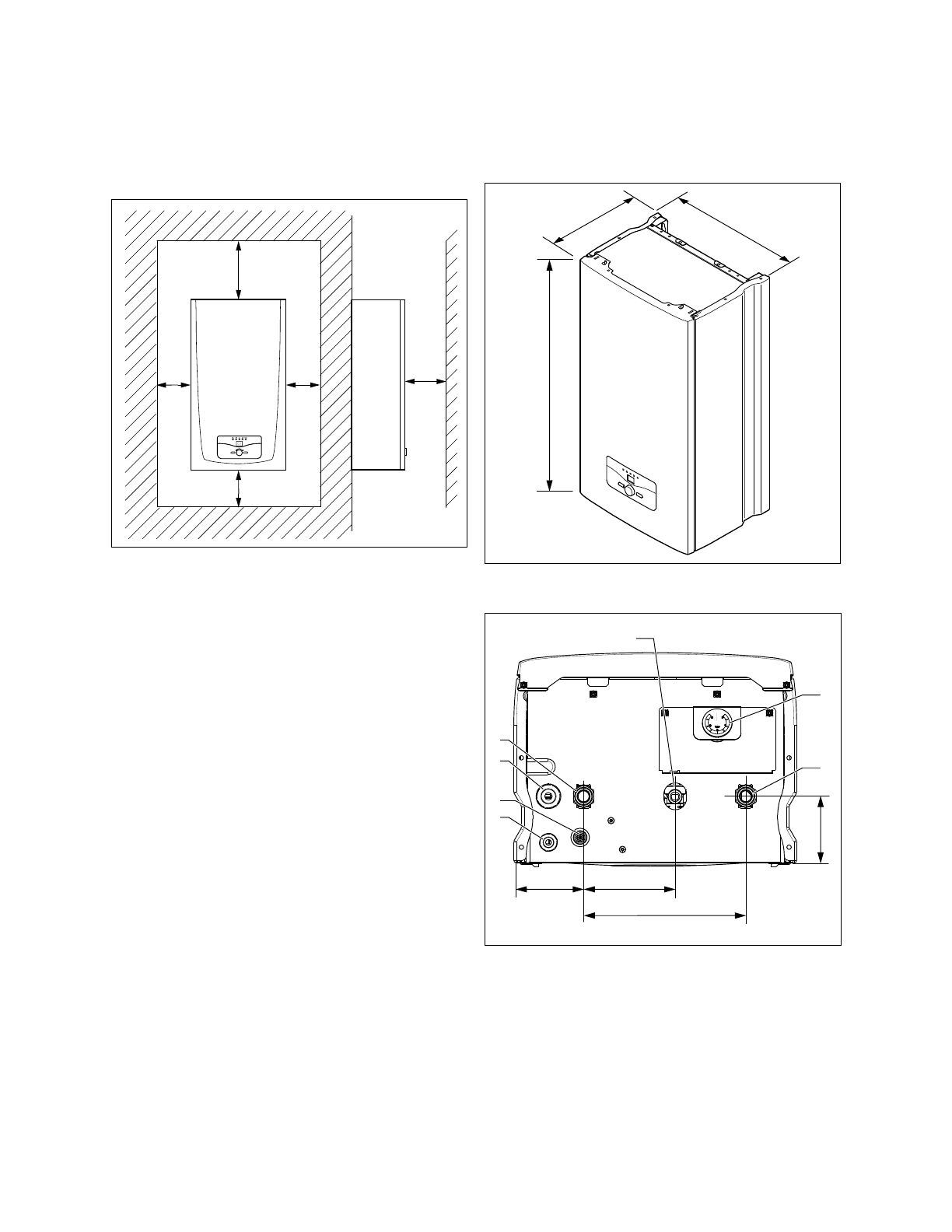

4.3 Необходимые минимальные расстояния/свободные пространства
для монтажа
Как для монтажа аппарата, так и для последующего проведения тех-
нического обслуживания требуются следующие минимальные рас-
стояния и свободные пространства для монтажа:
–
(
A
) боковое расстояние: 50 мм
–
(
B
) расстояние до нижней стороны: 500 мм
–
(
C
) расстояние до верхней стороны: 800 мм
–
(
D
) расстояние до передней стороны: 700 мм
Нет необходимости в соблюдении расстояния между аппаратом и
воспламеняющимися строительными элементами, т. к. при номиналь-
ной тепловой мощности аппарата достигается более низкое значе-
ние температуры, чем макс. допустимое значение 85 °C.
4.4
Габаритные и монтажные размеры
410 mm
310 mm
740 mm
4.4 Монтажные размеры в мм
10
0
m
m
100 mm
133 mm
235 mm
6
1
2
7
3
5
4
4.5 Расстояния в мм
Пояснения к рисунку
1 Манометр
2 Подающая линия системы отопления 3/4»
3 Кабельный ввод
4 Вентиль опорожнения
5 Кабельный ввод для сетевого подключения
6 Обратная линия системы отопления 3/4»
7 Перепуск для предохранительного клапана
