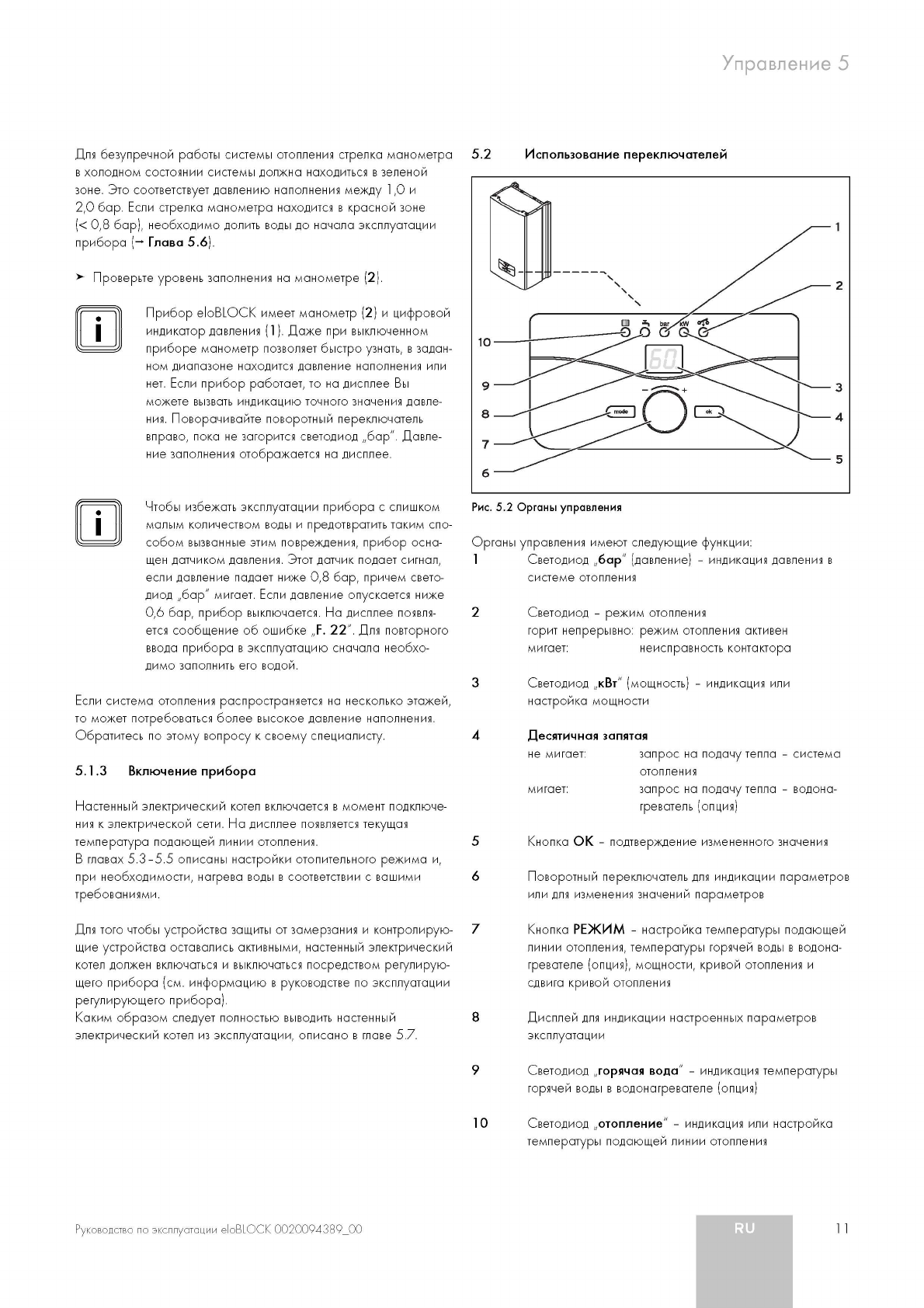

У п р а в л е н и е 5
Для безупречной работы системы отопления стрелка манометра
в холодном состоянии системы должна находиться в зеленой
зоне. Э т о соответствует давлению наполнения между 1,0 и
2,0 бар. Если стрелка манометра находится в красной зоне
(< 0,8 бар), необходимо долить воды д о начала эксплуатации
прибора (—
Г л а в а 5.6).
> Проверьте уровень заполнения на манометре
(2).
5.2
И с п о л ь з о в а н и е п е р е к л ю ч а т е л е й
Ш
Ш
П р и б о р eloBLOCK имеет манометр
(2)
и цифровой
индикатор давления
(1
). Д а ж е при выключенном
приборе манометр позволяет быстро узнать, в задан¬
ном диапазоне находится давление наполнения или
нет. Если прибор работает, то на дисплее Вы
можете вызвать индикацию точного значения давле¬
ния. Поворачивайте поворотный переключатель
вправо, пока не загорится светодиод „бар". Давле¬
ние заполнения отображается на дисплее.
Чтобы избежать эксплуатации прибора с слишком
малым количеством воды и предотвратить таким спо¬
с о б о м вызванные этим повреждения, прибор осна¬
щен датчиком давления. Этот датчик подает сигнал,
если давление падает ниже 0,8 бар, причем свето-
диод „ б а р " мигает. Если давление опускается ниже
0,6 бар, прибор выключается. Н а дисплее появля¬
ется сообщение о б ошибке
„F. 22".
Для повторного
ввода прибора в эксплуатацию сначала необхо¬
димо заполнить его водой.
Если система отопления распространяется на несколько этажей,
то может потребоваться более высокое давление наполнения.
Обратитесь по этому вопросу к своему специалисту.
5.1.3 В к л ю ч е н и е п р и б о р а
Настенный электрический котел включается в момент подключе¬
ния к электрической сети. Н а дисплее появляется текущая
температура подающей линии отопления.
В главах 5 . 3 - 5 . 5 описаны настройки отопительного режима и,
при необходимости, нагрева воды в соответствии с вашими
10 -
9
8
7
6 '
Р и с . 5 . 2 О р г а н ы у п р а в л е н и я
Органы управления имеют следующие функции:
1
Светодиод
„ б а р "
(давление) - индикация давления в
системе отопления
Светодиод - режим отопления
горит непрерывно: режим отопления активен
мигает: неисправность контактора
Светодиод
„кВт"
(мощность) - индикация или
настройка мощности
Д е с я т и ч н а я запятая
не мигает: запрос на подачу тепла - система
отопления
мигает:
запрос на подачу тепла - водона¬
греватель (опция)
требованиями.
Кнопка
O K
- подтверждение измененного значения
Поворотный переключатель для индикации параметров
или для изменения значений параметров
Для того чтобы устройства защиты от замерзания и контролирую¬
щие устройства оставались активными, настенный электрический
котел должен включаться и выключаться посредством регулирую¬
щего прибора (см. информацию в руководстве по эксплуатации
регулирующего прибора).
Каким образом следует полностью выводить настенный
электрический котел из эксплуатации, описано в главе 5.7.
Кнопка
Р Е Ж И М
- настройка температуры подающей
линии отопления, температуры горячей воды в водона¬
гревателе (опция), мощности, кривой отопления и
сдвига кривой отопления
Д и с п л е й для индикации настроенных параметров
эксплуатации
Светодиод
„горячая в о д а "
- индикация температуры
горячей воды в водонагревателе (опция)
10
Светодиод
„ о т о п л е н и е "
- индикация или настройка
температуры подающей линии отопления
2
5
2
3
4
7
8
9
Р у к о в о д с т в о п о э к с п л у а т а ц и и e l o B L O C K 0 0 2 0 0 9 4 3 8 9 _ 0 0
RU
11
