П р и н ц и п ф у н к ц и о н и р о в а н и я настенного электрического котла 4
4 П р и н ц и п функционирования настенного
электрического котла
4.1 Ф у н к ц и о н а л ь н ы е элементы
9 8

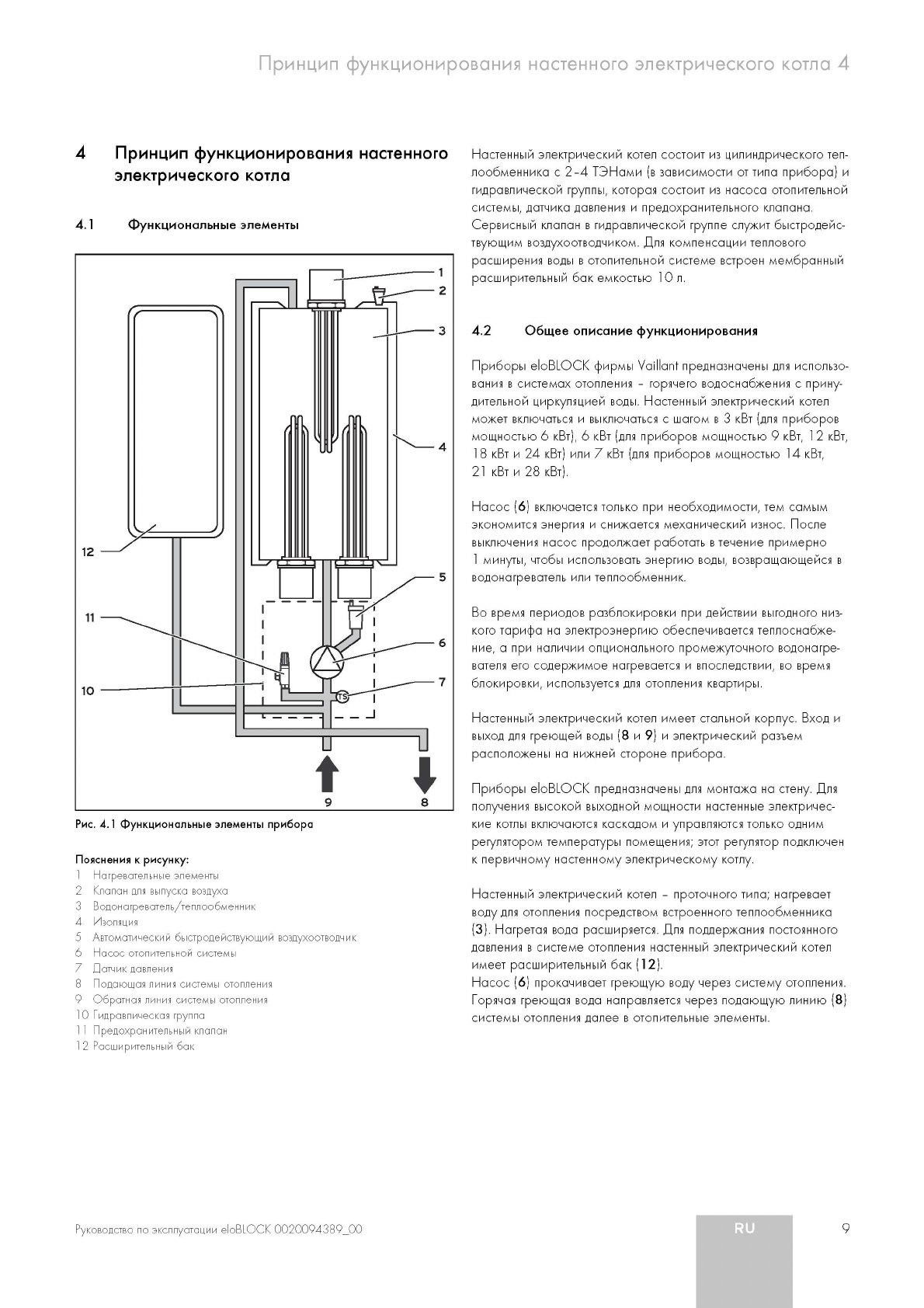

Р и с . 4.1 Ф у н к ц и о н а л ь н ы е э л е м е н т ы п р и б о р а
П о я с н е н и я к р и с у н к у :
1 Н а г р е в а т е л ь н ы е э л е м е н т ы
2 К л а п а н для выпуска в о з д у х а
3 В о д о н а г р е в а т е л ь / т е п л о о б м е н н и к
4 И з о л я ц и я
5 А в т о м а т и ч е с к и й б ы с т р о д е й с т в у ю щ и й в о з д у х о о т в о д ч и к
6 Н а с о с о т о п и т е л ь н о й с и с т е м ы
7 Д а т ч и к д а в л е н и я
8 П о д а ю щ а я л и н и я с и с т е м ы о т о п л е н и я
9 О б р а т н а я л и н и я с и с т е м ы о т о п л е н и я
10 Г и д р а в л и ч е с к а я г р у п п а
1 1 П р е д о х р а н и т е л ь н ы й к л а п а н
12 Р а с ш и р и т е л ь н ы й б а к
Настенный электрический котел состоит из цилиндрического теп¬
лообменника с 2 - 4 Т Э Н а м и (в зависимости от типа прибора) и
гидравлической группы, которая состоит из насоса отопительной
системы, датчика давления и предохранительного клапана.
Сервисный клапан в гидравлической группе служит быстродейс¬
твующим воздухоотводчиком. Для компенсации теплового
расширения воды в отопительной системе встроен мембранный
расширительный бак емкостью 10 л.
4.2 О б щ е е о п и с а н и е ф у н к ц и о н и р о в а н и я
Приборы eloBLOCK фирмы Vaillant предназначены для использо¬
вания в системах отопления - горячего водоснабжения с прину¬
дительной циркуляцией воды. Настенный электрический котел
может включаться и выключаться с шагом в 3 кВт (для приборов
мощностью 6 кВт), 6 кВт (для приборов мощностью 9 кВт, 12 кВт,
18 кВт и 24 кВт) или 7 кВт (для приборов мощностью 14 кВт,
21 кВт и 28 кВт).
Н а с о с
(6)
включается только при необходимости, тем самым
экономится энергия и снижается механический износ. После
выключения насос продолжает работать в течение примерно
1 минуты, чтобы использовать энергию воды, возвращающейся в
водонагреватель или теплообменник.
Во время периодов разблокировки при действии выгодного низ¬
кого тарифа на электроэнергию обеспечивается теплоснабже¬
ние, а при наличии опционального промежуточного водонагре¬
вателя его содержимое нагревается и впоследствии, во время
блокировки, используется для отопления квартиры.
Настенный электрический котел имеет стальной корпус. Вход и
выход для греющей воды
(8
и
9)
и электрический разъем
расположены на нижней стороне прибора.
Приборы eloBLOCK предназначены для монтажа на стену. Для
получения высокой выходной мощности настенные электричес¬
кие котлы включаются каскадом и управляются только одним
регулятором температуры помещения; этот регулятор подключен
к первичному настенному электрическому котлу.
Настенный электрический котел - проточного типа; нагревает
воду для отопления посредством встроенного теплообменника
(3).
Нагретая вода расширяется. Для поддержания постоянного
давления в системе отопления настенный электрический котел
имеет расширительный бак
(12).
Н а с о с
(6)
прокачивает греющую воду через систему отопления.
Горячая греющая вода направляется через подающую линию
(8)
системы отопления далее в отопительные элементы.
Р у к о в о д с т в о п о э к с п л у а т а ц и и e l o B L O C K 0 0 2 0 0 9 4 3 8 9 _ 0 0
RU
9
