Руководство по эксплуатации ecoVIT exclusiv 0020077407_00

37

4

Управление

регулятором

4.1 Обзор

элементов

управления

Откройте переднюю откидную крышку, взявшись за ручку и
чуть приподняв заслонку над передней откидной крышкой.
Передняя откидная крышка автоматически откроется вниз.

1

9

8

7

6

5

2

3

4

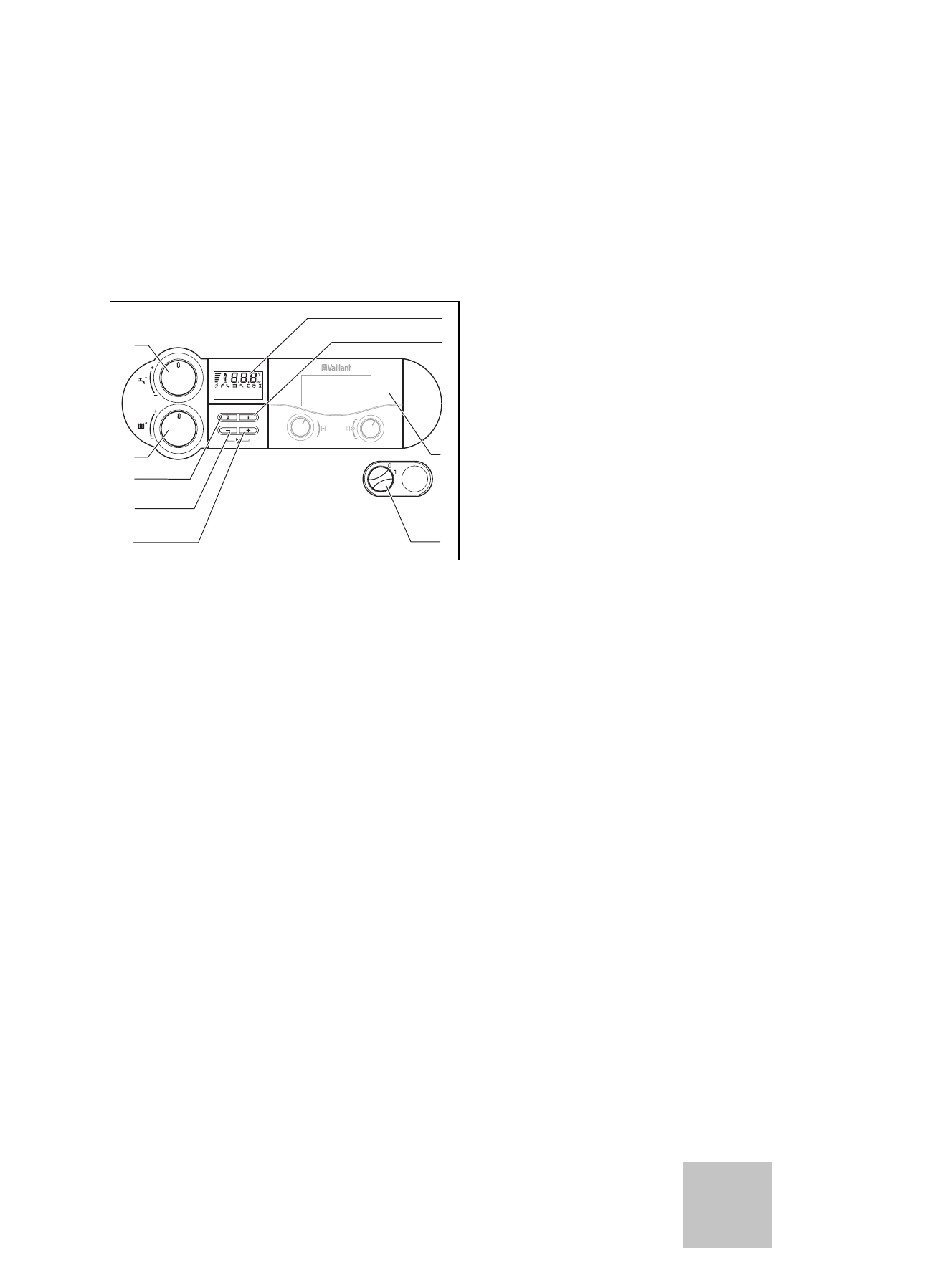

Рис. 4.1  Элементы управления ecoVIT exclusiv (пример)

>

Органы управления имеют следующие функции:

1

Дисплей для индикации текущей температуры подающей
линии системы отопления, давления наполнения отопи-
тельной установки, режима работы или определенной
дополнительной информации

2

Кнопка

"i"

 для вызова информации

3

Встроенный регулятор (комплектующая)

4

Главный выключатель для включения и выключения аппа-
рата

5

Кнопка

"+"

 для пролистывания вперед индикации на дисп-

лее (для специалиста при работах по настройке и поиску
ошибок) или индикации температуры водонагревателя
(VKK с датчиком температуры водонагревателя)

6

Кнопка

"-"

 для пролистывания назад дисплейной индика-

ции (для специалиста при наладочных работах и поиске
ошибок), а также для индикации давления наполнения
отопительной установки на дисплее

7

Кнопка "

Устранение сбоев

" для сброса определенных

сбоев

8

Ручка настройки температуры подающей линии системы
отопления. При эксплуатации с VRC 430, 630,
VRS 620 установить вправо до упора, чтобы максималь-
ная температура подающей линии для регулятора не
была ограничена.

9

Ручка для настройки температуры воды в водонагрева-
теле (для аппаратов с подключенным емкостным водона-
гревателем VIH). При использовании VRC 430 для
управления температуры в водонагревателе установить
вправо до упора, чтобы не ограничивать рабочий диапа-
зон регулятора горячей воды в VRC 430.
