ОТОПИТЕЛЬНЫЙ КОТЁЛ «TITAN Z»
25
4.12.

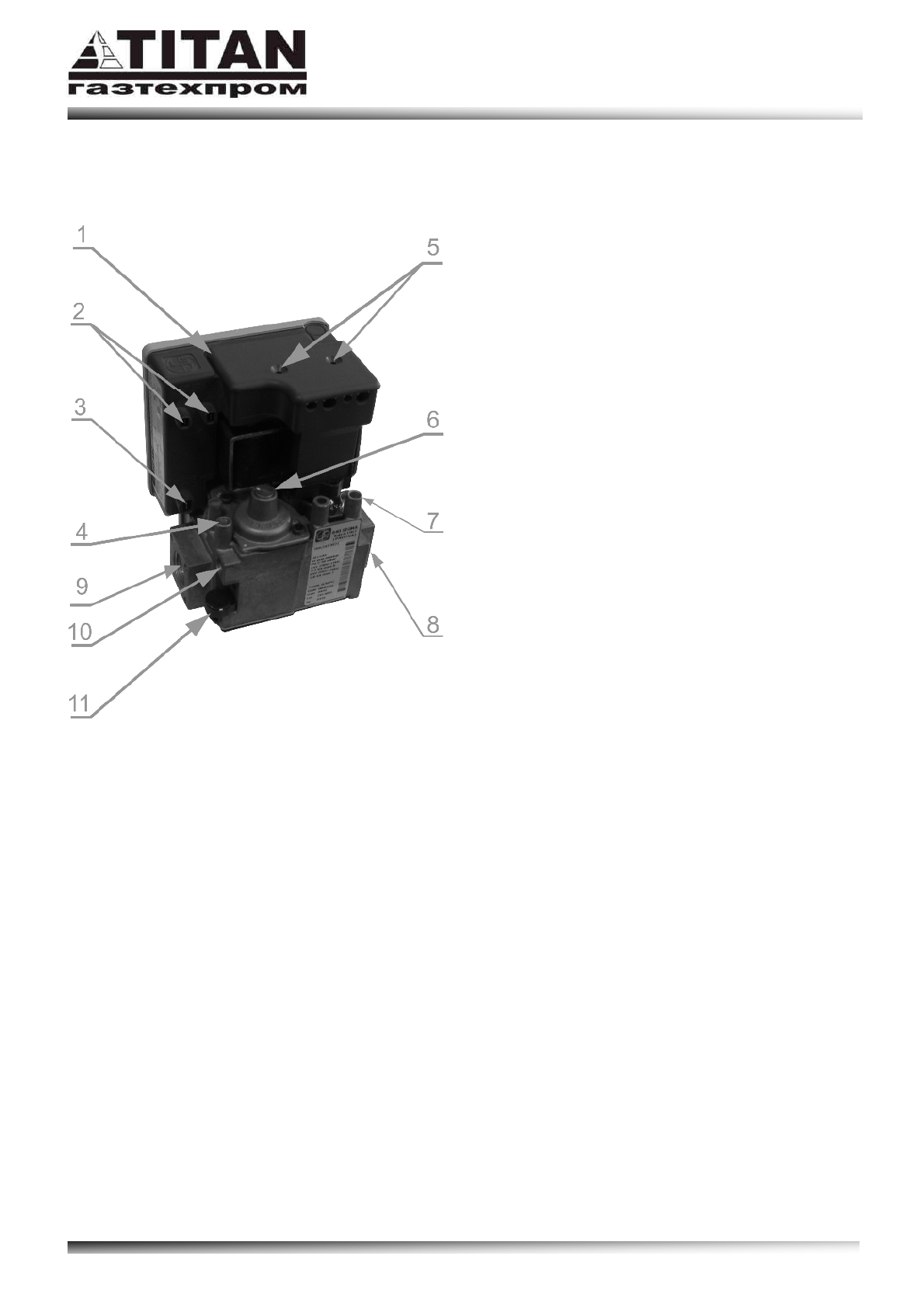

Газовый клапан котла
Газовый клапан котла расположен под передней съемной панелью.
1 Электронный блок.
2 Клеммы подключения электродов поджига.
3 Клеммы подключения датчика пламени пилотной
горелки.
4 Штуцер контроля давления газа на выходе клапана.
5 Винты крепления электронного блока к газовому
клапану.
6 Крышка регулятора давления газа на выходе
клапана.
7 Штуцер контроля давления газа на входе клапана.
8 Входной патрубок клапана.
9 Выходной патрубок клапана.
10 Выходной патрубок клапана для подсоединения
пилотной горелки.
11 Регулятор режима "мягкого старта" зажигания
горелки.
Рисунок 10. Газовый клапан котла с автоматикой.
Данный газовый клапан оснащен режимом «быстрого старта» - этот режим обеспечивает плавное
увеличение подачи газа в горелку при ее розжиге. Что позволяет существенно улучшить
характеристики зажигания, снизить температурные деформации, тем самым увеличить надежность и
долговечность котла.
Настройка параметров работы газового клапана.
Внимание! Настройку параметров работы газового клапана должны выполнять только
квалифицированные специалисты организации, имеющей соответствующее свидетельство и допуск на
выполнение данного вида работ.
Разожгите основную горелку котла. Регулятором давления, расположенным по крышкой 6, выставьте
давление газа на выходе клапана: для котлов Z 30 E; Z 40 E; Z 50 E; Z 60 E; Z 65 E – 120 мм.вод.ст. (12 мбар);
для котлов Z 75 E; Z 85 E; Z 95 E – 130 мм.вод.ст. (13 мбар).
После выполнения настроек клапана необходимо проверить пламя основной горелки – она должна
разжигаться ровно, без хлопков, не должно быть отрывов и проскоков пламени, пламя должно равномерно
распределяться по всей поверхности горелки, высота языков пламени по всей горелке должна быть
одинакова.
Также, после выполнения настроек клапана, необходимо разжечь горелку котла и при работающей на
максимальном пламени горелке, проверить на герметичность и отсутствие утечек газа все внутренние
соединения газового тракта котла. При этом необходимо пользоваться мыльной эмульсией или
специальными приборами.
