ОТОПИТЕЛЬНЫЙ КОТЁЛ «TITAN N»
22
4.9.
Газовый клапан котла
Газовый клапан котла расположен под передней съемной панелью.
1 – регулятор установки режима работы клапана
2 – отвинчивающаяся крышка регулятора давления газа
на выходе клапана
3 – выходной патрубок клапана для подсоединения
пилотной горелки
4 – выходной патрубок клапана для подсоединения
основной горелки
5 – штуцер контроля давления газа на выходе клапана
6 – штуцер контроля давления газа на входе клапана
Также к газовому клапану крепится кнопка пьезорозжига
пилотной горелки котла (на данном рисунке не показана)

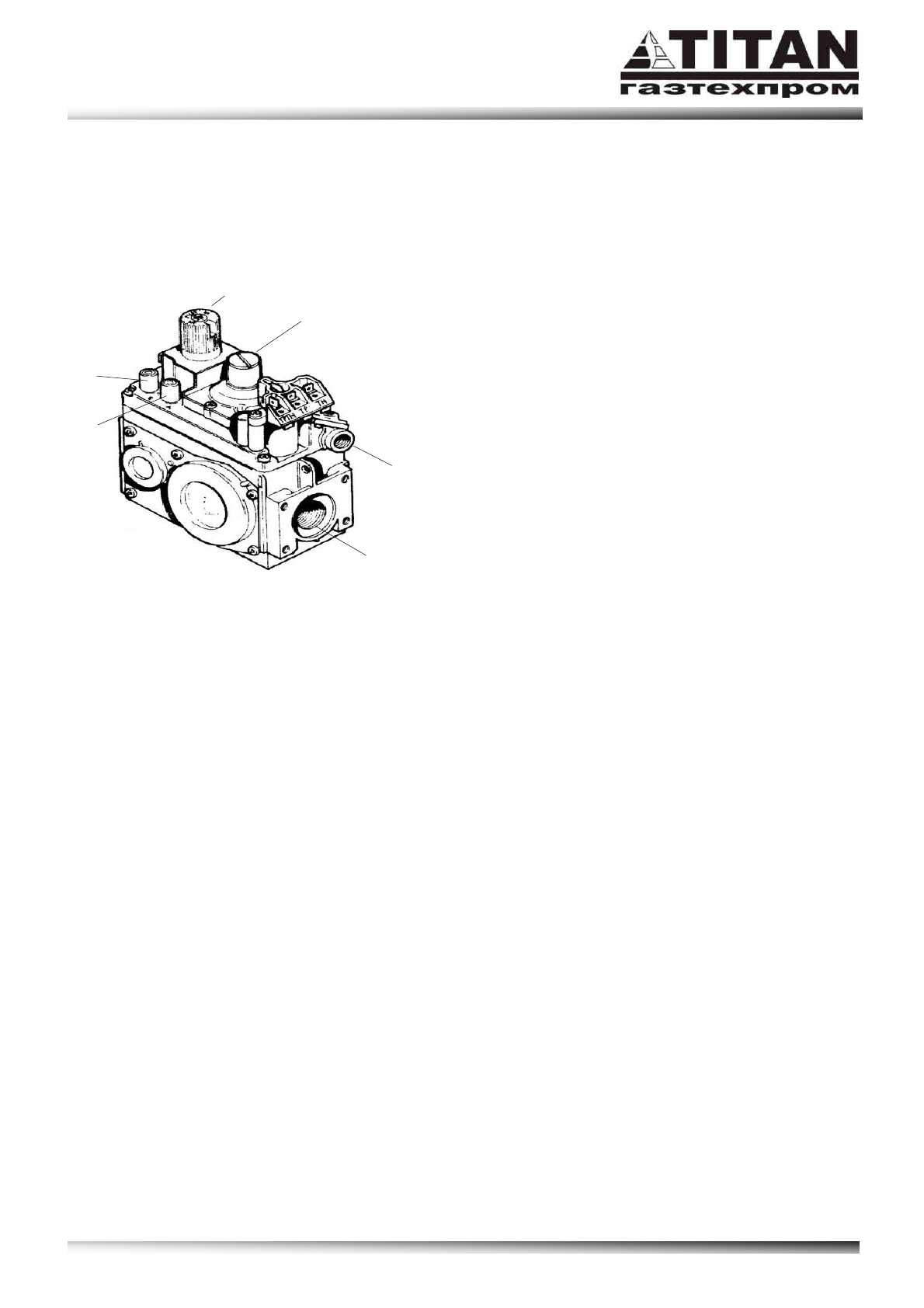

Рисунок 8. Газовый клапан котла.
Данный газовый клапан оснащен режимом «быстрого старта» - этот режим обеспечивает плавное
увеличение подачи газа в горелку при ее розжиге. Что позволяет существенно улучшить
характеристики зажигания, снизить температурные деформации, тем самым увеличить надежность и
долговечность котла.
Настройка параметров работы газового клапана.
Внимание! Настройку параметров работы газового клапана должны выполнять только
квалифицированные специалисты организации, имеющей соответствующее свидетельство и допуск на
выполнение данного вида работ.
Разожгите основную горелку котла. Регулятором давления, расположенным по крышкой 2 выставьте
давление газа на выходе клапана 130 мм.вод.ст. (13 мбар).
После выполнения настроек клапана необходимо проверить пламя основной горелки – она должна
разжигаться ровно, без хлопков, не должно быть отрывов и проскоков пламени, пламя должно равномерно
распределяться по всей поверхности горелки, высота языков пламени по всей горелке должна быть
одинакова.
Также, после выполнения настроек клапана, необходимо разжечь горелку котла и при работающей на
максимальном пламени горелке, проверить на герметичность и отсутствие утечек газа все внутренние
соединения газового тракта котла. При этом необходимо пользоваться мыльной эмульсией или
специальными приборами.
3
2
1
5
6
4
