- 8 -
- 9 -
7.2.4
Включите переключатель “I”. Появление светового сигнала
“I” свидетельствует о готовности прибора к работе. Включившийся
световой сигнал “НАГРЕВ” свидетельствует о том, что напряжение
поступает
на
первую
группу
нагревательных
элементов.
Если
температура теплоносителя в котле выше 30 градусов, то напряжение на
нагревательные
элементы
поступать
не
будет
и
световой
сигнал
“НАГРЕВ“
не в
тся.
ключи
7.2.5
Выбор
желаемого
температурного
режима
теплоносителя
осуществляется с помощью ручки терморегулятора “НАГРЕВ” путем ее
плавного вращения.
7.2.6
Для
ступенчатого
повышения
мощности
прибора
до
н о м и н а л ь н о й
в е л и ч и н ы ,
у к а з а н н о й
в
т а бл и ц е
1 ,
в к л юч и т е
последовательно переключатели “II” и “III”.
Если температура теплоносителя меньше заданной, то при первом
включении прибора включаются все три ступени мошности и работают
до достижения заданной температуры.
При включении ступени в работу загорится соответствующая
сигнальная лампа.
Номинальная мощность одной ступени 1,7 кВт ThermoTrust 5; 2
кВт для
ThermoTrust 6/
7.2.7
При дальнейшей работе прибора ступени мощности вводятся в
работу и отключаются последовательно с интервалом 3 сек. При работе на
одной или двух ступенях мощности в схеме управления реализован алгоритм
чередования включения ТЭНов, силовых реле и пускателей, который
позволяет добиться равномерного использования ресурса этих элементов.
7.2.8
Допускается небольшой шум при работе блока управления.
7.2.9
При подключении к пульту управления (к клеммной колодке
“Датчик температуры воздуха”) воздушного датчика температуры схема
управления автоматически переключится на совместную работу с этим
датчиком. При выборе д
атчика следует помнить, что при замыкании
контакта датчика прибор отключается.
Установите регулятор воздушного
датчика
на
отметку
необходимой
для
поддержания
в
помещении
температуры. Ручку регулятора температуры теплоносителя на панели
управления прибора выведите на отметку максимальной температуры.
Далее включение и отключение прибора для поддержания заданной
температуры будет происходить автоматически, при этом все ступени
прибора должны быть включены.
7.3
Окончание
работы
7.3.1
По окончании работы установить ручку терморегуля-тора
вращением против часовой стрелки в крайнее левое положение и
последовательно выключить переключатели “III”, “II”, “I”, “СЕТЬ”.
7.3.2
При выводе прибора из эксплуатации на длительное время
необходимо отключить автоматический выключатель.
7.3.3
Во
избежание
усиленной
коррозии
деталей
котла
и
отопительной системы после его отключения не рекомендуется сливать
теплоноситель из котла и системы (если нет опасности замерзания
теплоносителя в системе).

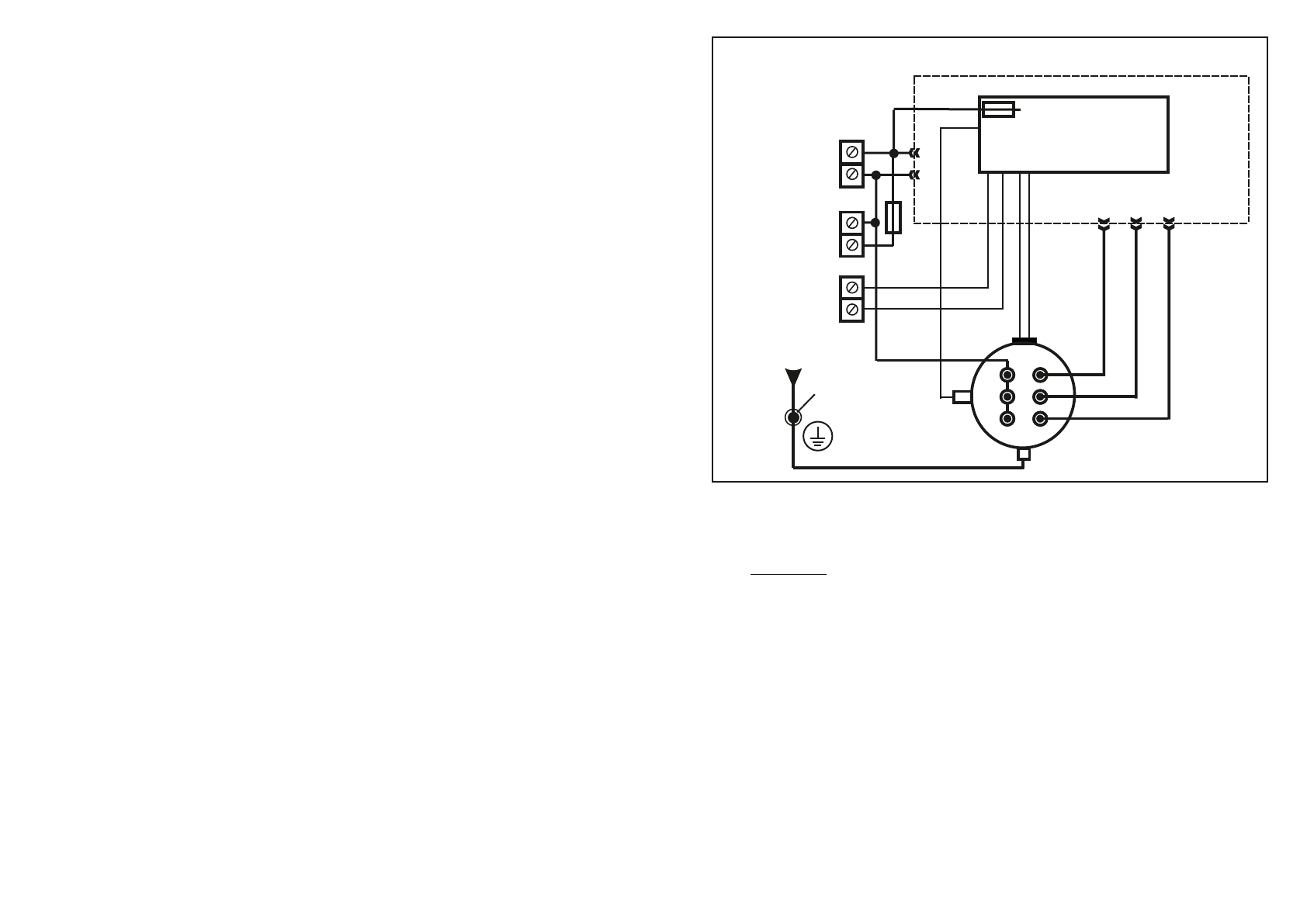

Рисунок 3 - Электрическая схема подключения
ПЛАТА УПРАВЛЕНИЯ
155.011-03
Аварийный
термовыклю-
чатель
Датчик
термо-
регулятора
БЛОК УПРАВЛЕНИЯ
РЕ
II III
I
N
К
р
ы
ш
к
а
с
Т
Э
Н
а
ми
КОТЁЛ
РЕ
Зажим для
защитного
проводника PE
Пр1
F
Клеммник
сетевой
Пр2
“Датчик
температуры
воздуха”
“Насос”
8 Техническое обслуживание
Внимание!
Безопасное
и
надежное
функционирование
прибора
з а в и с и т
от
е го
п р а в и л ь н о го
и
с в о е в р е м е н н о го
т ех н и ч е с ко го
о б с л уж и в а н и я ,
кото р о е
д ол ж н о
о су щ е с т вл я т ь с я
и с к л юч и т е л ь н о
организацией, имеющей право на соответствующий вид работ.
8.1 Первое техническое обслуживание проводится в течении одного
месяца после окончания гарантийного срока эксплуатации. Последующие
технические обслуживания проводятся перед началом отопительного
сезона, но не реже одного раза в год.
Техническое обслуживание и ремонтные работы производить при
отключенном напряжении!
8.2 При проведении первого технического обслуживания (в случае,
если монтаж и обслуживание проводятся разными организациями)
следует убедиться в том, что монтаж и подключение выполнены в
соответствии
с
требованиями
настоящего
руководства.
Выявленные
отклонения устранить.
