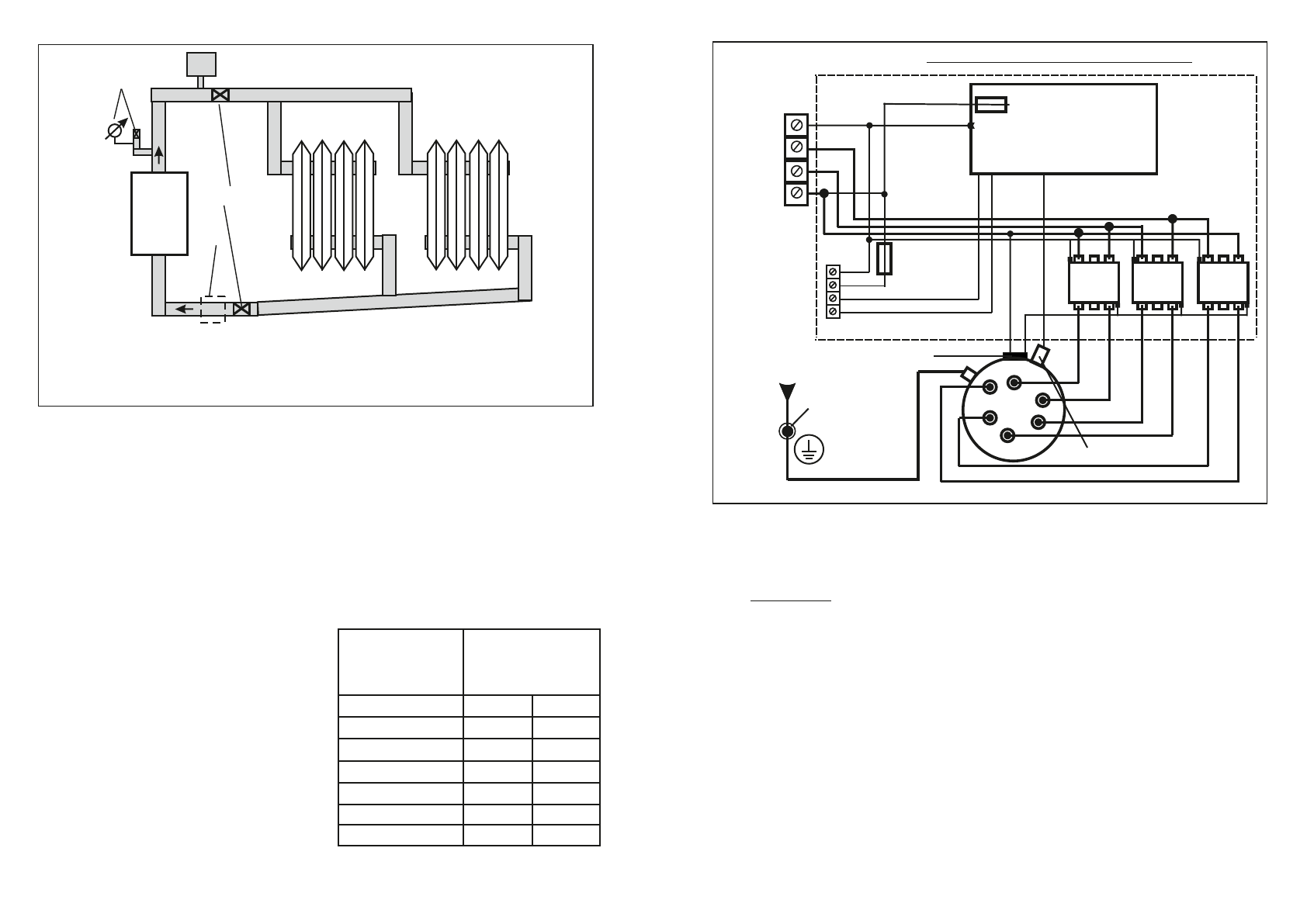

Рисунок 6 - Электрическая схема подключения

Так

как

при

срабатывании

предохранительного

клапана

возможен  выброс  теплоносителя  или  пара  через  его  дренажное
отверстие,  необходимо  к  этому  отверстию  выполнить  слив  в
канализационную  систему,  защищающий  от  этих  факторов.

6.1.6  На  входе  и  выходе  из  прибора  в  соответствии  с

рисунком  2  устанавливаются  шаровые  вентили,  применяемые  при
демонтаже,  ремонте  и  техническом  обслуживании  прибора.

Установка  запорной  арматуры  на  трубопроводе,  соединяющем

расширительную  емкость  с  системой  отопления  запрещается!

6.1.7  Давление  опрессовки  системы  отопления  с  котлом  после

монтажа  -  не  более  0,4  МПа.

6.1.8  Прибор  должен  быть

смонтирован  в  вертикальном
положении  (выходной  патрубок  -
вверху)  на  стенах  и  сооружени-
ях,  в  хорошо   освещённых  поме-
щениях.

6.1.9  Подключение  прибора  к

электрической  сети  производится
т о л ь к о

ч е р е з

а вт ом ат и ч е с к и й

выключатель  (см.  п.  5.3.).

Для  подключения  применять

провод  с  сечением  медной  токо-
проводящей  жилы,  указанной  в
таблице  3.

- 8 -

- 13 -

Рисунок 2 - Примерная схема системы отопления

П - прибор; ГБ - группа безопасности; НЦ - насос циркуляционный

1

РЕ - расширительная емкость; ШВ - шаровый вентиль G 1 / ;

4

ГБ

П

ШВ

НЦ

РЕ

Название

прибора

 Сечение жилы,

кв.мм,

при напряжении

в сети

Таблица 3

ThermoTrust  STi-9

,45

ThermoTrust  Sti

-12

;-

15

1,5

2,5

4,0

10,0

ThermoTrust  STi-21;-24;-30

380В

220В

ThermoTrust  STi-7,5

6,0

ПЛАТА УПРАВЛЕНИЯ

155.011-03

Аварийный

термоограни-
читель

Датчик

термо-

регулятора

БЛОК УПРАВЛЕНИЯ

РЕ

II

III

I

N

К

р

ы

ш

к

а

с

Т

Э

Н

а

ми

КОТЁЛ

РЕ

Зажим для
защитного

проводника PE

Пр1

А

Клеммник

сетевой

Пр2

В

С

ПУСКАТЕЛЬ

ПУСКАТЕЛЬ

ПУСКАТЕЛЬ

1    3    5

2    4    6

1    3    5

2    4    6

1    3    5

2    4    6

А

1

ThermoTrust STi

-21;-24; -30

В1

В2

С2

С3

А3

ThermoTrust  STi-7,5

8 Техническое обслуживание

Внимание!

  Безопасное  и  надежное  функционирование  прибора

зависит

от

его

правильного

и

своевременного

технического

обслуживания,

которое

должно

осуществляться

исключительно

организацией,  имеющей  право  на  соответствующий  вид  работ.

8.1  Первое  техническое  обслуживание  проводится  в  течении

одного  месяца  после  окончания  гарантийного  срока  эксплуатации.
Последующие  технические  обслуживания  проводятся  перед  началом
отопительного  сезона,  но  не  реже  одного  раза  в  год.

Техническое  обслуживание  и  ремонтные  работы  производить  при

отключенном  напряжении!

8.2  При  проведении  первого  технического  обслуживания  (в

случае,

если

монтаж

и

обслуживание

проводятся

разными

организациями)  следует  убедиться  в  том,  что  монтаж  и  подключение
выполнены  в  соответствии  с  требованиями  настоящего  руководства.
Выявленные  отклонения  устранить.

А

1

А

1

А

1

А

2

А

2

А

2

“Датчик

температуры

 воздуха”

“Насос”

ThermoTrust  Sti

-1

8;-2

1

6,0
