6.1.10 Датчик температуры воздуха монтируется на стене, в

помещении, где должна поддерживаться необходимая температура,
с учетом следующего:

- расстояние от пола до датчика примерно 1,5 м;
- для крепления использовать стены без оконных и дверных

проёмов;

- не допускать воздействия на прибор прямых солнечных лучей,

а также тепловых излучений от ламп накаливания, отопительных
и иных приборов;

- датчик не должен загораживаться (мебелью, занавесками и т. п.).

6.2 Заполнение отопительной системы

6.2.1 В качестве теплоносителя разрешается использовать

воду,

СанПиН 2.1.4.1074-01,

или

соответствующую требованиям

низкотемпературную (незамерзающую при минус 45 С) жидкость,

имеющую  температуру  кипения  не  ниже  100  С,  без  механических
примесей  и  сертифицированную  в  качестве  теплоносителя  для
систем  отопления.

6.2.2 При

заполнении

системы

отопления

необходимо

обеспечить отсутствие в ней незаполненных пустот.

Порядок

работы

7.1 Включение прибора

7.1.1 Проверьте наличие теплоносителя в системе.

7.2

Порядок

работы

7.2.1 Все элементы управления расположены на лицевой

стороне прибора на панели управления.

7.2.2 П е р е д

в к л юч е н и е м

п р и б о р а ,

п о с т а в ьт е

р у ч к у

“ТЕМПЕРАТУРА” вращением против часовой стрелки в крайнее
левое положение.

7.2.3 В к л юч е н и е

п р и бо р а

о су щ е с т вл я е т с я

в к л юч е н и е м

внешнего автоматического выключателя.

Появление светового сигнала

сообщает о том, что

“СЕТЬ“

напряжение на блок управления поступает.

7.2.4

Включите

переключатель

“I”.

Появление

светового

сигнала  “I  ”  свидетельствует  о  готовности  прибора  к  работе.
Включившийся  световой  сигнал  “НАГРЕВ”  свидетельствует  о  том,
что  напряжение  поступает  на  нагревательный  элемент.  Если
температура

теплоносителя

котле

выше

градусов,

то

напряжение на нагревательные элементы поступать не будет и
световой сигнал “НАГРЕВ“

не в

тся.

ключи

- 9 -

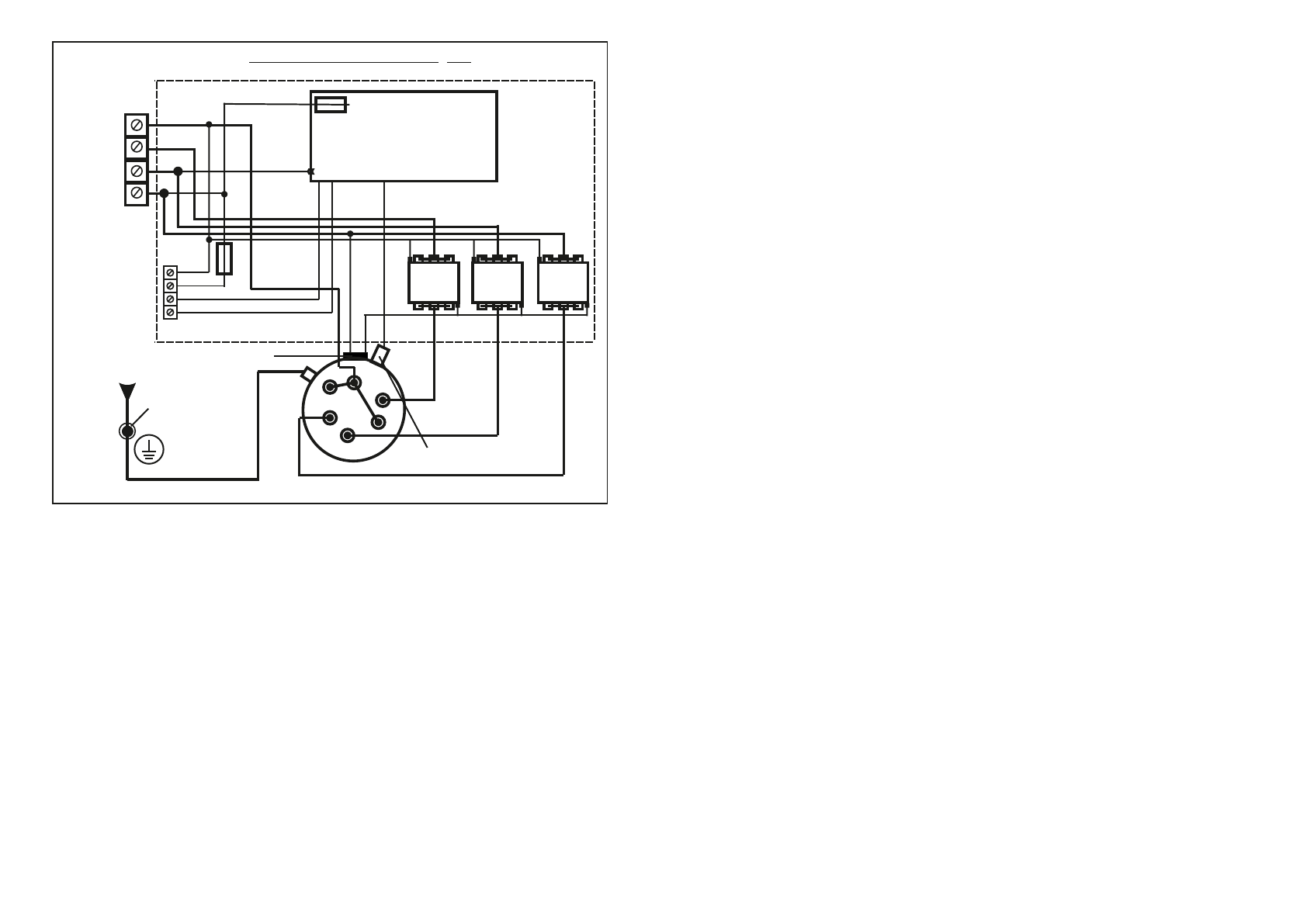

Рисунок 5 - Электрическая схема подключения

- 12 -

ПЛАТА УПРАВЛЕНИЯ

155.011-05

Аварийный

термоограни-
читель

Датчик

термо-

регулятора

БЛОК УПРАВЛЕНИЯ

РЕ

III

ми

КОТЁЛ

РЕ

Зажим для
защитного

проводника PE

Пр1

Клеммник

сетевой

Пр2

ПУСКАТЕЛЬ

1 3 5

2 4 6

1 3 5

2 4 6

1 3 5

2 4 6

ThermoTrust STi

-15;

-18

включение  и  отключение  прибора  для  поддержания  заданной
температуры  будет  происходить  автоматически,  при  этом  все
ступени  прибора  должны  быть  включены.

7.3

Окончание

работы

7.3.1 По окончании работы установить ручку терморегуля-

тора

вращением

против

часовой

стрелки

крайнее

левое

положение и последовательно выключить переключатели “III”,
“II”, “I”.

7.3.2 При выводе прибора из эксплуатации на длительное

время необходимо отключить автоматический выключатель.

7.3.3 Во избежание усиленной коррозии деталей котла и

отопительной  системы  после  его  отключения  не  рекомендуется
сливать  теплоноситель  из  котла  и  системы  (если  нет  опасности
замерзания  теплоносителя  в  системе).

“Датчик

температуры

воздуха”

“Насос”
