Вид сзади - Thermotrust ST-9 220 В - Инструкция по эксплуатации - Страница 4

-  сигнальной  лампы  “НАГРЕВ”  (14);
-  ручки  терморегулятора  “ТЕМПЕРАТУРА”  (12),  обеспечивающей

плавную  регулировку  нагрева;

-  предохранителя  цепи  управления  (15);
-  предохранителя  циркуляционного  насоса  (16)

4.2  Приборы  ThermoTrust  ST  -3;  -5;  -6;  -7,5  -9;  -12;  -15

имеют  один  блок  (19)  трубчатых  электронагревателей  (ТЭН),  а
ThermoTrust  ST  -18;  -21;      -24;  -30  -  два.  ТЭНы  изготовлены  из
нержавеющей

стали.

Гайка

блока

ТЭНов

герметизируется

резиновым  уплотнительным  кольцом.

4.3  Приборы

монтируются

на

предварительно

устанавли-

ваемую  закладную  (17)  из  комплекта  поставки.

4.4  Для  уплотнения  ввода  питающего  кабеля  прибор  имеет

гермоввод  (уплотнительную  манжету).

4.5  Принцип  действия  приборов  основан  на  преобразовании

электроэнергии  в  тепловую  ТЭНами.  При  этом  вода,  протекающая
через  прибор,  омывает  ТЭНы  и  нагревается.

4.6  Режим  работы  водонагревателя  -  продолжительный.

- 4 -

- 17 -

12.7  Изготовитель:  ЗАО  “ЭВАН”,  Россия,  603024,  г.  Нижний  Новгород,

пер.  Бойновский,  д.  17,  тел.  (831)  220-32-00,  432-96-06,
адрес  производства:  г.  Нижний  Новгород,  603024,  пер.  Бойновский,  д.  17.
Тел.  (831)  220-32-00,  419-57-06,  432-96-06,  круглосуточный  8-910  388-2002.
         12.8

Поставщик:  ОOО  “ТМ  Инвест”,  111672,  Российская  Федерация,

г.Москва,  ул.  Суздальская,  д.  46.  Тел.  (495)5450540.

12.9  Адреса   сервисных   центров  на  28.06.2014г.:

1

Архангельск «Архпромкомплект», тел. (8182) 65-52-49

2

Астрахань, ИП Курятников С. А., тел.(8512) 36-32-33

3

Барнаул, “Кей Си Групп”, тел. (3852) 29-96-27, 62-48-17

4

Белгород, “Белтеплоком” (ИП Тащеев), тел. (4722) 58-35-80, 36-46-91

5

Благовещенск, ООО "ГИДРОМАКС"тел. (4162) 52-35-53

6

Владивосток "КонВент", тел. (4232) 300-595, 499-466

7

Владимир ИП «Калинин К.В.» тел. 8 904-658-24-98

8

Волгоград, “Гольфстрим”, тел. (8442) 90-22-44, 90-22-68

9

Волгоград, “Теплоимпорт-сервис”, тел. (8442) 93-09-05

10

Вологда, «Теплокомфорт» (ИП Рогалев А. Л.), тел. 8-911 444 10 09

11

Воронеж, ”АКИ СтройГаз”, тел. (4732) 77-49-99, 77-48-99

12

Великий Новгород, «КиТ-Строй» (8162) 90-02-21

13

Екатеринбург, ”Сантехклуб”, тел. (343) 379-98-99

14

Екатеринбург, "Предприятие "ТАЭН", тел. (343) 222-79-97

15

Иваново, «Альфа», (4932) 32-42-61, 42-07-55

16

Иваново ИП Шумилов С.В. (4932) 50-21-12

17

Ижевск, ”СЦ "Климатического  оборудования”, тел. (3412) 90- 43-04

18

Ижевск, “Тепло Люкс”, тел. (3412) 52-82-17, 52-38-68

19

Иркутск, “Новатор”, (ИП Белоусов Е. А.), тел. (3952) 564-945, 564-984

20

Иркутск, «ТСК Сантекс» (3952) 20-40-50

21

Иркутск, "ТеплоТЭН", тел. (3952) 778-103, 778-351

22

Иркутск, «Эстел» тел. (3952) 42-73-92

23

Йошкар-Ола, “Лед и пламень”, (ИП Кольцов Э. А.), тел. (8362) 63-88-51

24

Калининград,  «КонтурСтрой», тел. (4012) 56-94-34

25

Казань, “ТатГазСельКомплект”, тел. (843) 55-77-971, 55-77-977

26

Кемерово «Аквасервис» (3842)  28- 26 -01

27

Кемерово, “Кей Си Групп”, тел. (3842) 377-099

28

Кемерово, “Спец Арм-Сервис»”, тел. (3842) 58-16-09, 33-67-07

29

Киров, ”ВТК-Энерго”, тел. (8332) 35-16-00, 25-24-29

30

Киров, “Элгисс-Монтаж”, тел. (8332) 58-69-10, 58-68-90, 58-68-04

31

Кострома, “ПромТЭН”, тел. (4942) 39-45-30, 39-45-62

32

Краснодар, ”Аква-Юг”, тел. (861) 274-59-00, 274-62-02

33

Краснодар, ”Пайп-Мэн”, тел. (861) 274-22-88

34

Краснодар, « Металлпласт-Строй», тел. (861) 279-44-99

35

Красноярск, “Водолей-Трейд”, тел. (3912) 64-00-00, 74-66-99

36

Курган, «ТермоДеталь» (3522) 545-989, 555-870

37

Курск, ИП «Конорев В.С.» тел. (4712) 52-05-84, 51-14-13

38

Лениногорск ИП «Дубровин Е.Д.» (85595) 2-18-10

39

Липецк,  «Сокол», тел. (4742) 28-00-48, 27-27-99

40

Магнитогорск, ”Теплотехник-БМ”, тел. (3519) 22-15-19, 49-48-48

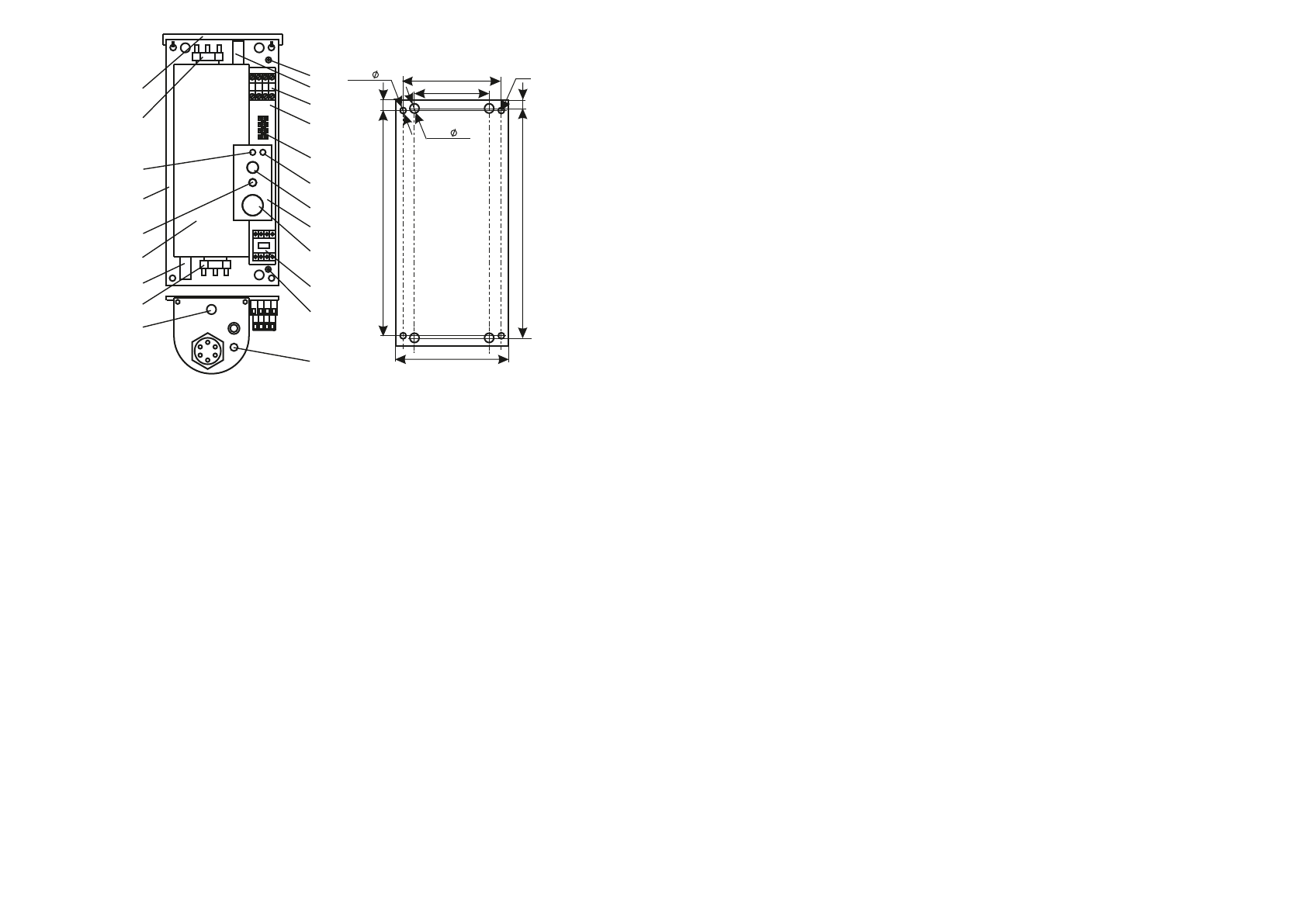

1-котел;  2-панель;  3-входной  патрубок;  4-выходной  патрубок;  5-датчик  термовыклю-
