осуществляется плавной настройкой терморегулятора ручкой
“ТЕМПЕРАТУРА”.
7.2.4 При
подключении
к
зажиму
клеммному
“Датчик
температуры воздуха” воздушного датчика температуры схема
управления автоматически переключится на совместную работу с
этим датчиком. При выборе д
атчика следует помнить, что при
размыкании контакта датчика прибор отключается.
Установите
регулятор воздушного датчика на отметку необходимой для
поддержания
в
помещении
температуры.
Ручку
регулятора
“ТЕМПЕРАТУРА” на панели управления прибора выведите на
отметку
максимальной
температуры.
Далее
включение
и
отключение прибора для поддержания заданной температуры
будет происходить автоматически.
7.2.5 Допускается
небольшой
шум
при
работе
пульта
управления.
- 11 -
ПАНЕЛЬ
РЕ
Блок с ТЭНом

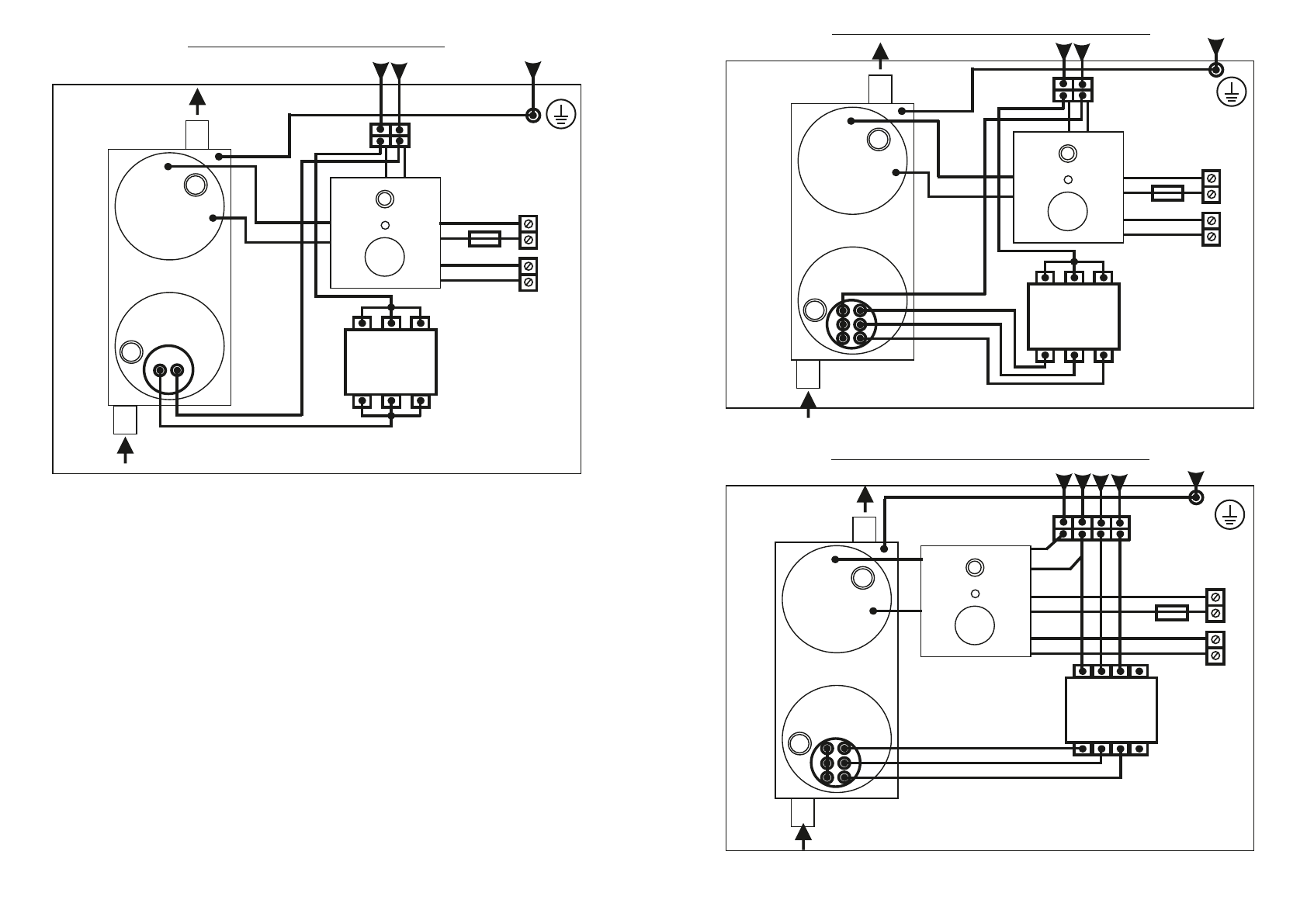

Рисунок 3. Электрическая схема подключения
ThermoTrust ST -3; -5; -6
Зажим для
защитного
проводника РЕ
ПУСКАТЕЛЬ
N
А
ПУ
ЛЬ
Т
УПР
АВ
ЛЕНИЯ
ЗАЖИМ
КЛЕММНЫЙ
1
3
5
2
4
6
Термовыключатель
с самовозвратом
Датчик
терморегулятора
НАГРЕВ
ТЕМПЕРАТУРА
СЕТЬ
“ Датчик
температуры
воздуха”
“Насос”
Пр
Рисунок 4. Электрическая схема подключения
ПАНЕЛЬ
РЕ
Блок с ТЭНами
ThermoTrust ST -7,5; -9 (220 В)
Зажим для
защитного
проводника РЕ
ПУСКАТЕЛЬ
N
А
ЗАЖИМ
КЛЕММНЫЙ
ПУ
ЛЬ
Т
УПР
АВ
ЛЕНИЯ
1
3
5
2
4
6
Термовыключатель
с самовозвратом
Датчик
терморегулятора
НАГРЕВ
ТЕМПЕРАТУРА
СЕТЬ
“Датчик
температуры
воздуха”
“Насос”
Пр
ЗАЖИМ
КЛЕММНЫЙ
“Датчик
температуры
воздуха”
“Насос”
Рисунок 5. Электрическая схема подключения
ПАНЕЛЬ
РЕ
Блок с ТЭНами
ThermoTrust ST -7,5; -9 (380 В)
Зажим для
защитного
проводника РЕ
ПУСКАТЕЛЬ
С
N
А
В
С
В
А
ПУЛЬТ
УПРАВЛЕНИЯ
1
3
5
2
4
6
Термовыключатель
с самовозвратом
Датчик
терморегулятора
НАГРЕВ
ТЕМПЕРАТУРА
СЕТЬ
Пр
