-9-
7. Подготовка к работе
7.1 Монтаж и подключение.
7.1.1
Приборы ЭПН СП-5,1...15
должны подключаться к трехфазной электрической
сети переменного тока частотой 50 Гц, напряжением 380В с глухозаземленной нейтралью.
Приборы ЭПН СП мощностью 5,1 кВт, 7,5 кВт и 9,0 кВт, кроме того, могут подключаться к
однофазной электрической сети переменного тока частотой 50 Гц, напряжением 220 В.
Для этого на блоке зажимов (19) (рис. 1) необходимо соединить все три фазы А,
В, и С перемычками соответствующего сечения (см. табл. 2).
Внимание!
Монтаж и подключение прибора осуществляется исключительно
организацией, имеющей лицензию на производство данных видов работ,
зарегистрированную в государственных органах.
Организация, выполняющая монтаж и подключение, делает соответствующую
запись и отметку в разделе “Отметка о проведенных работах”.
Пусконаладочные работы предусматривают:
- подключение электроотопительного прибора к системе отопления;
- подключение электроотопительного прибора к электрической сети;
- заполнение системы теплоносителем;
- удаление воздуха из системы отопления;
- при использовании расширительного бачка (экспанзомата), доведение давления до
нормы в системе согласно требованиям руководства (паспорта) по эксплуатации
экспанзомата;
- пробный пуск;
- регулировку системы и запорной арматуры;
- инструктаж потребителя по правилам эксплуатации с отметкой в разделе “Отметка о
проведенных работах”.
7.1.4.Перед монтажом прибора, проверьте правильность и качество монтажа системы
отопления. Система отопления должна обеспечивать естественную циркуляцию
теплоносителя.

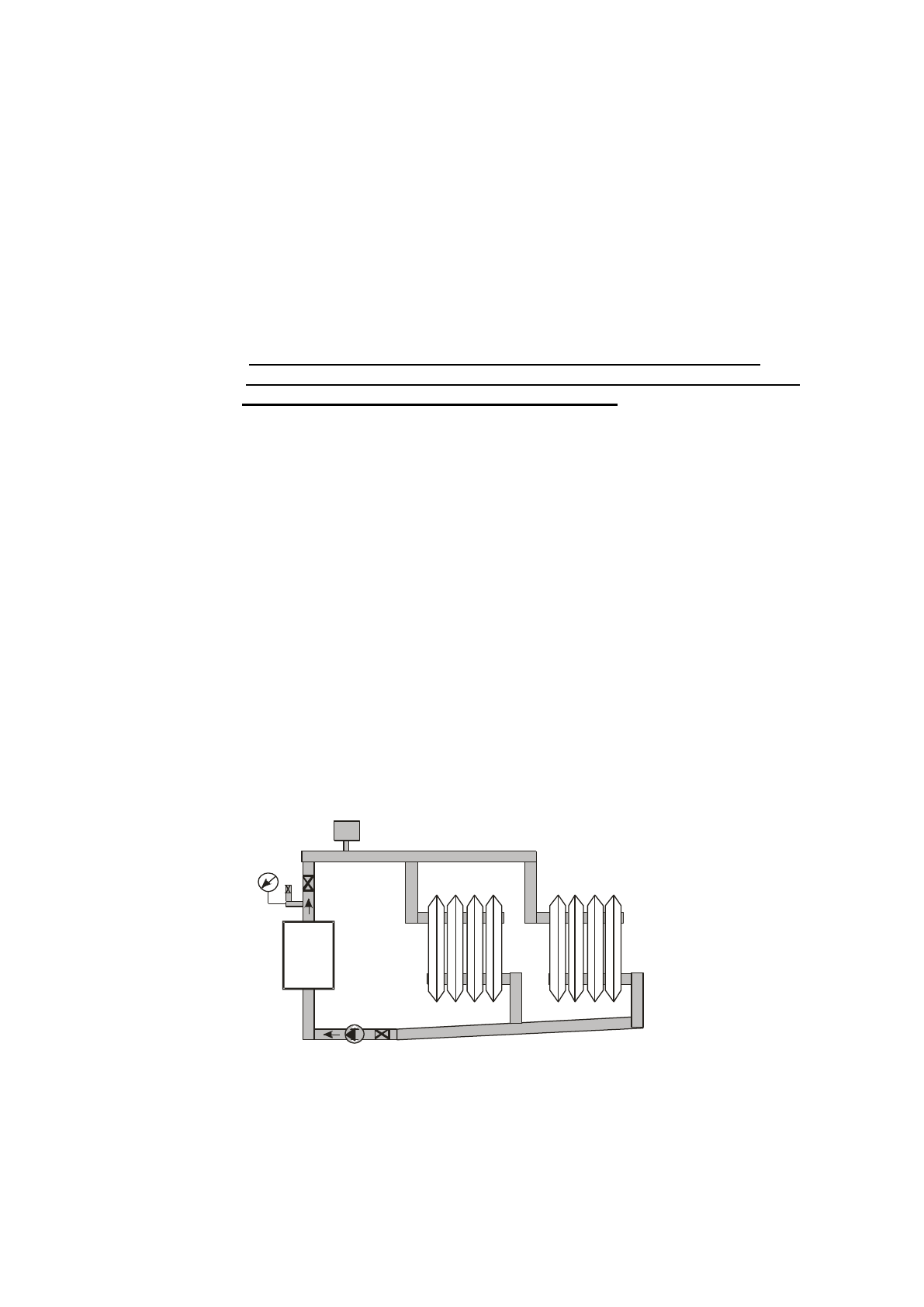

Рисунок 2. Примерная схема системы отопления.
Трубы системы отопления, в соответствии с рисунком 2, должны быть расположены
так, чтобы способствовать естественной циркуляции теплоносителя, при этом максимальное
давление в котле должно быть не выше 0,3 Мпа. Если естественной циркуляции тепло-
