– На втулку (9) надеть кольцо (4) и рычаг (3);
закрепить их шайбой (2) и винтом (1).
2.5
УСТАНОВКА
ДОПОЛНИТЕЛЬНОЙ АРМАТУРЫ
Ручки дверок и винт с круглой ручкой для
закрытия
шибера
подачи
воздуха
поставляются отдельно, поскольку могут быть
повреждены во время перевозки. Они
высылаются в нейлоновом пакете, который
находится в бачке сбора сажи. Установку
ручек необходимо проводить в следующей
последовательности (Чертеж 4):
– Взять ручку (1) и вставить ее в отверстие
загрузочной дверцы (2); вставить валик (3)
в отверстие для ручки. Закрепить ручку с
помощью пружинного шплинта (4).
– Провести ту же операцию для установки
зольной дверцы.
Установку винта с круглой ручкой необходимо
проводить в следующей последовательности
(Чертеж 5):
– Убрать винт M8 x 60, прикрепляющий
шибер подачи воздуха к дверце зольника, и
ввинтить поставляемый в комплекте винт с
круглой ручкой из бакелита (1). Установить
на конец винта М10 глухую гайку с
колпачком (2).
– Закрепить рычаг М6 на шибере подачи
воздуха
(3),
устанавливая
его
горизонтально, направленным направо. Во
внешней
части
рычага
находится
отверстие, к которому в дальнейшем будет
присоединена цепочка терморегулятора.
2.6
УСТАНОВКА ОБЛИЦОВОЧНЫХ
ПАНЕЛЕЙ
На двух задних верхних тягах установлены
три гайки, вторая и третья помогают
правильно
установить
угловые
части
облицовки.
На внутренних тягах, как нижней, так и
задней, расположены две гайки, одна из
которых нужна для блокировки опорного
кронштейна. Монтаж панелей необходимо
проводить в следующей последовательности
(Чертеж 6):
– Частично открутить вторую и третью гайку,
находящиеся на тягах.
– Присоединить левую боковую панель (1) к
задней и верхней тягам. Завинтить гайку и
контрогайку верхней тяги.
– Окончательно закрепить боковую панель
контрогайками.
– Для установки правого бока (2) следует
действовать тем же самым образом.
– Присоединить заднюю верхнюю панель (3),
вставив
2
язычка
в
отверстия,
расположенные на краях.
– Осуществить ту же операцию для монтажа
задней нижней панели (4).
– Защитный отражатель (5) устанавливается
на пульте управления (6) с помощью трех
самонарезающих винтов. Прикрепить
панель пальцевыми муфтами. Размотать
капилляры термометра и установить его в
кожух
(справа
на
заднем
торце),
присоединив зажим капилляров, оставив
около 45 мм.
– Прикрепить крышку (7) к боковым панелям
котла.
ПРИМЕЧАНИЕ: Следует сохранить в
документации
котла
сертификат
о
пройдении
приемочных
испытаний,
находящийся в дымовой камере.
2.7
РЕГУЛЯТОР ТЯГИ
На котлы
“SOLIDA”
могут устанавливаться
три типа терморегуляторов.
ВНИМАНИЕ:
Для
присоединения
с
помощью цепочки рычага к основе
регулятора необходимо снять (отвинтив
три крепящих винта) с пульта управления
защитный
алюминиевый
отражатель
(Чертеж 6).
После монтажа и регулировки необходимо
вернуть защитный отражатель в исходное
положение.
2.7.1
Терморегулятор
"THERMOMAT RT-C"
Регулятор
"Thermomat"
укомплектован
рукояткой из термореактивной смолы, с
возможностью установки температуры от 30
до 100 °С (Чертеж 7).
Следует ввинтить регулятор в отверстие 3/4”
торцевой части, красный показатель должен
быть направлен вверх.
После того, как панель инструментов
установлена
и
снято
пластиковое
блокировочное устройство, рычаг с цепочкой
должен быть введен в опору регулятора. В
случае,
если
распустится
шарнирное
соединение, крепящее рычаг с цепочкой,
следует восстановить его. Когда ручка
установлена на 60°С, закрепляется рычаг с
цепочкой. Следует выбрать позицию под
углом вниз, таким образом цепочка окажется
на одной оси с крепежным отверстием
шибера
подачи
воздуха.
Регулировка
42
IT
PT
GB
SL
DK
RO
RUS
FR
BE
ES
DE
HU
ПЕРЕЧЕНЬ
1
Ручка
2 Загрузочная дверца
3 Валик
4 Пружинный шплинт
ПЕРЕЧЕНЬ
1
Винт с круглой ручкой М10 x 70
2 Глухая гайка с колпачком
3 Шибер подачи воздуха
ПЕРЕЧЕНЬ
1
Левая боковая панель
2 Правая боковая панель
3 Задняя верхняя панель
4 Задняя нижняя панель
5 Защитный отражатель
6 Пульт управления
7 Крышка

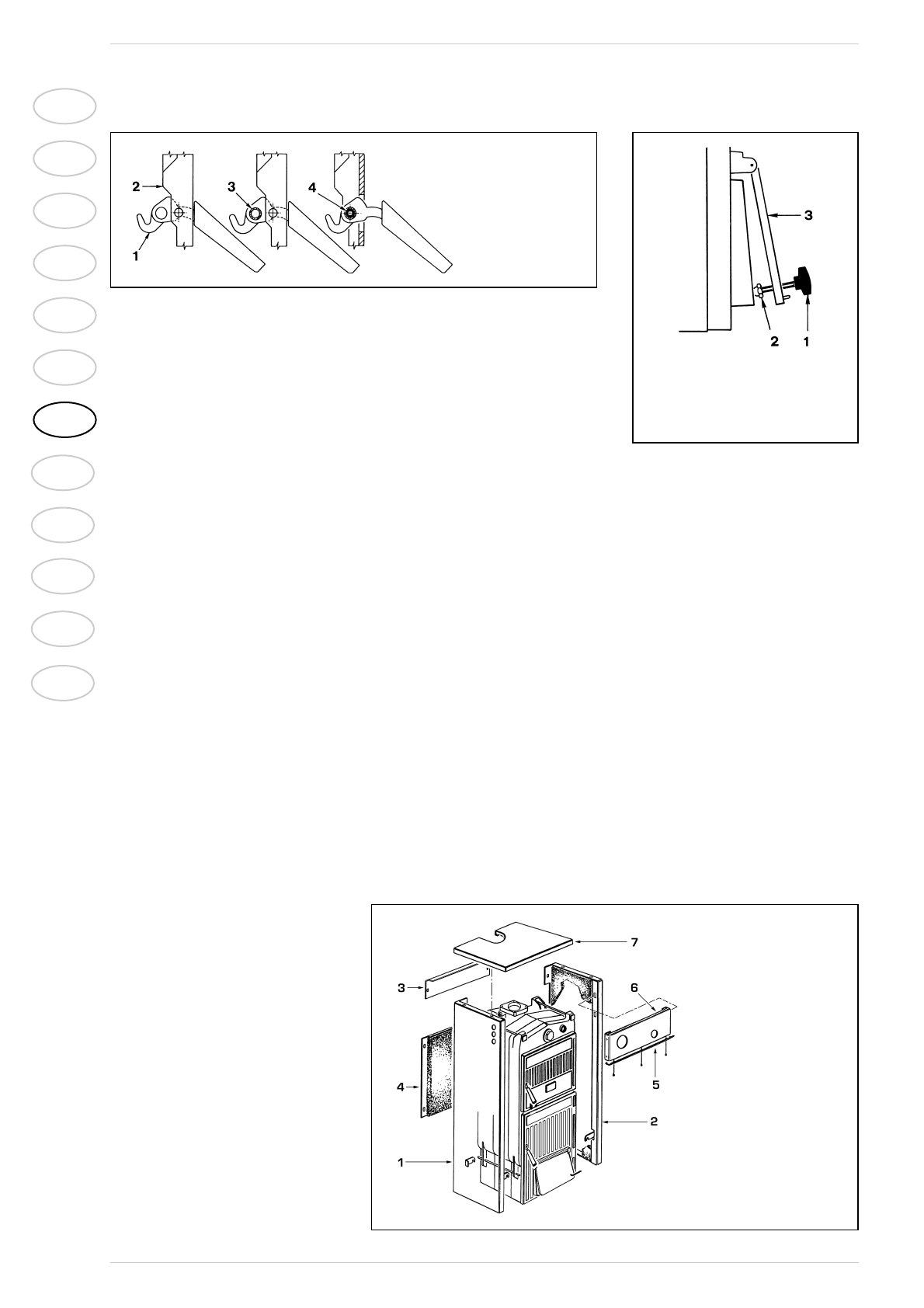

Чертеж 4
Чертеж 5
Чертеж 6
