Установка котла предполагается стационарной
и   о б я з а т е л ь н о   д о л ж н а   о с у щ е с т в л я т ь с я
специализированной  фирмой,  как  это  указано
в  законе  46/90,  следуя  всем  инструкциям  и
предписаниям  данного  руководства.  Кроме
того  следует  придерживаться  предписаний
пожарной  охраны  и  газовой  инспекции,  как
у к а з а н о   в   з а ко н е   1 0 / 9 1   о   г о р о д с к о м
регламенте и в DPR 412/93.

2.1

МЕСТО ДЛЯ УСТАНОВКИ
КОТЛА И ВЕНТИЛЯЦИЯ

Котлы

“RS  Mk.II”

мощностью  выше  35  кВт

должны  быть  размещены  в  техническом
помещении  по  размерам  и  характеристикам
следующем  норме  DM  12/04/96  №  74
"Противопожарные

правила

для

проектирования,  постройки  и  использования
теплового оборудования с газовым питанием".
Высота  помещения  котельной  должна
соответствовать  приведенной  на  Чертеже  3,
ее  изменения    зависят  от  общей  теплоотдачи
котла.  Минимальное  расстояние  между
стенами  помещения  и  внешними  панелями
котла  (правая,  левая  и  задняя  сторона)  не
может  быть  менее  0,60  м.  Разрешено
размещение  нескольких  аппаратов  в  одном
помещении  при  условии,  что  приборы
контроля и безопасности легко доступны. Для
свободной  циркуляции  воздуха  в  помещении
необходимо  создать  на  внешних  стенах
вентиляционные  отверстия  площадью  не
менее 3000 см

2

, а в случае концентрации газа

более  0.8  –  5000  см

2

(расчеты  должны

соответствовать  требованиям  пункта  4.1.2
DM).

Расстояние

между

котлами

и

складируемыми  соответствующими  горючими
материалами

не

должно

вызывать

повышения  температуры  в  помещении,  и,  в
любом случае, не может быть менее 4 м.

2.2

УСТАНОВКА ОБОРУДОВАНИЯ

Р е к о м е н д у е т с я   и с п о л ь з о в а т ь   же с т к и е
штуцера,  легко  рассоединяемые  с  помощью
в р а щ а ю щ и хс я

м у ф т .

Н е о б хо д и м о

устанавливать соответствующие задвижки на
обратной и подающей трубах.

ВНИМАНИЕ:  Для  хорошего  распределение
в о д ы

в н у т р и

ч у г у н н о г о

к о р п у с а ,

необходимо,  чтобы  обратная  и  подающая
трубы  были  подсоединены  с  одной  и  той
же   с т о р о н ы   ко т л а .   В   с т а н д а р т н о м
комплекте  котел  оснащен  креплениями  на
л е в о й   с т о р о н е ,   о д н а ко   с у щ е с т в у е т
в о з м ож н о с т ь   п е р е н е с т и   и х   н а   п р а в у ю
с т о р о н у .   В   т а ко м   с л у ч а е   н у ж н о
п е р е м е с т и т ь   ф л а н ц ы   с   ш е й к а м и   и
соответствующий распределитель воды.

Р е к о м е н д у е т с я   с л е д и т ь   з а   т е п л о в ы м и
перепадами  между  подающей  и  возвратной
трубами,  перепады  температуры  не  должны
п р е в ы ш а т ь   2 0 ° C .     Д л я   э т о г о   п о л е з н о
установить смесительный клапан.

В Н И М А Н И Е :

Н е о б хо д и м о ,

ч т о б ы

ц и р к ул я ц и о н н ы й   н а с о с   ( и л и   н е с кол ь ко )
в к л ю ч а л и с ь   о д н о в р е м е н н о   с   в к л ю ч е н и е м
ко т л а .   Д л я   эт о г о   с л е д у е т   и с п ол ь з о в а т ь
автоматическую  систему  последовательного
включения.

П о д с о е д и н е н и е

г а з а

д о л ж н о

б ы т ь

осуществлено  с  помощью  труб  с  резьбой  и
футеровкой  (типа  Маннесманн),  стальных  и
о ц и н к о в а н н ы х   б е з   с в а р к и .   С л е д у е т
и с к л ю ч а т ь   т р о й н и ко в ы е   с о е д и н е н и я ,   о н и
в о з м ож н ы   т о л ь к о   в     н а ч а л е   и   к о н ц е
трубопровода.  В  пересечении  со  стенами
трубы  должны  быть  уложены  в  специальных
кожухах.  При  выборе  размера  газовой  трубы,
проходящей  от  счетчика  к  котлу,  необходимо
учитывать как расход газа в м

3

/час., так и его

плотность. Сечение труб, являющихся частью
оборудования,  должно  быть  достаточным  для
п о д а ч и

м а кс и м а л ь н о

з а п р о ш е н н о г о

количества  газа,  ограничивая  понижение
давления  при  установке  счетчика  и  любого
другого устройства не более, чем:
– 1,0 Мбар для натурального газа
– 2.0 Мбар для бутана или пропана.

Н а   в н у т р е н н е й   ч а с т и   в е р х н е й   п а н е л и
н а к л е е н а   т а б л и ч к а ,   н а   кот о р о й   н а п и с а н ы
технические  данные  и  тип  газа,  на  котором
работает котел.

2.2.1

ФИЛЬТР НА ГАЗОВОЙ ТРУБЕ

Во  избежании  плохого  функционирования
клапана,  а  в  некоторых  случаях  полного  его
выключения,  рекомендуется  установить  на
в хо д   г а з о в о г о   т р у б о п р о в о д а   к о т л а
дополнительный фильтр.

2.3

ТРЕБОВАНИЯ К ВОДЕ

Вода-теплоноситель  должна  соответствовать
норме UNI-CTI 8065.
Обязательной  является  обработка  воды  в
следующих случаях:
– к р у п н ы е   с и с т е м ы   ( с   б ол ь ш и м   о б ъ ё м о м

воды);

– в ы с о к а я

ц и к л и ч н о с т ь

п о д а ч и

использованной воды;

– п о с л е

ч а с т и ч н о г о

и л и

п о л н о г о

опорожнения оборудования.

2.4

ЗАПОЛНЕНИЕ
ОБОРУДОВАНИЯ

Перед  наполнением  рекомендуем  пропустить
в о д у   п о   т р у б а м   д л я   уд а л е н и я   в о з м ож н ы х
мелких  частичек,  мешающих  эффективной
р а б о т е

к о т л а .

З а п о л н е н и е

д о л ж н о

о с у щ е с т в л я т ь с я   м е д л е н н о ,   ч т о   п о з в о л и т
уд а л и т ь

в о з д у ш н ы е

м е ш к и

ч е р е з

соответствующие  отверстия,  установленные
на оборудовании обогрева.
Д а в л е н и е   з а г р у з к и   п р и   хол о д н о м   ко т л е   и
д а в л е н и е   п е р е д   з а к а ч к о й   б а к а   д о л ж н ы
соответствовать или, как минимум, не должны
б ы т ь   н и же   в ы с о т ы   с т а т и ч е с к о й   к о л о н н ы
оборудования  (Например,  для  пятиметровой
колонны  давление  перед  загрузкой  бака  и
д а в л е н и е   к о т л а   д о л ж н о ,   к а к   м и н и м у м ,
соответствовать 0,5 бар).

2.5

ДЫМОХОД

Д ы м охо д ,   п р е д н а з н а ч е н н ы й   д л я   в ы б р о с а
от р а б от а н н ы х   г а з о в   е с т е с т в е н н о й   т я г о й ,
д о л же н   с о о т в е т с т в о в а т ь   с л е д у ю щ и м
требованиям:
– д ы м о в а я   т р у б а   д о л ж н а   о б е с п е ч и в а т ь

г е р м е т и ч н о е   с о е д и н е н и е   к о т л а   с
дымоходом;

– дымовая  труба  должна  быть  изготовлена

из  материалов,  которые  в  течение  долгого
периода  способны  выдерживать  высокие
температуры,  возникающие  при  сжигании,
с о о т в е т с т в у ю щ и е

к о н д е н с а т ы

и

механические нагрузки;

– должен  быть  вертикальным  и  не  иметь

никаких сужений по всей своей длине;

– р е к о м е н д у е т с я   о б л и ц о в к а   т р у б ы   в о

избежании  образования  конденсата  или
охлаждения  дыма,  особенно,  если  труба
п р о хо д и т   в н е   п о м е щ е н и я   и л и   в
необогреваемых местах;

– д ол же н   б ы т ь   у с т а н о в л е н   с   в о з д у ш н о й

прослойкой  или  подходящими  изоляторами
н а

б е з о п а с н о м

р а с с т о я н и и

о т

легковоспламеняющихся материалов;

– п о д   п а т р у б ко м   п р и с о е д и н е н и я   ко т л а   к

дымовому  каналу  должен  иметь  камеру

139

2

УСТАНОВКА

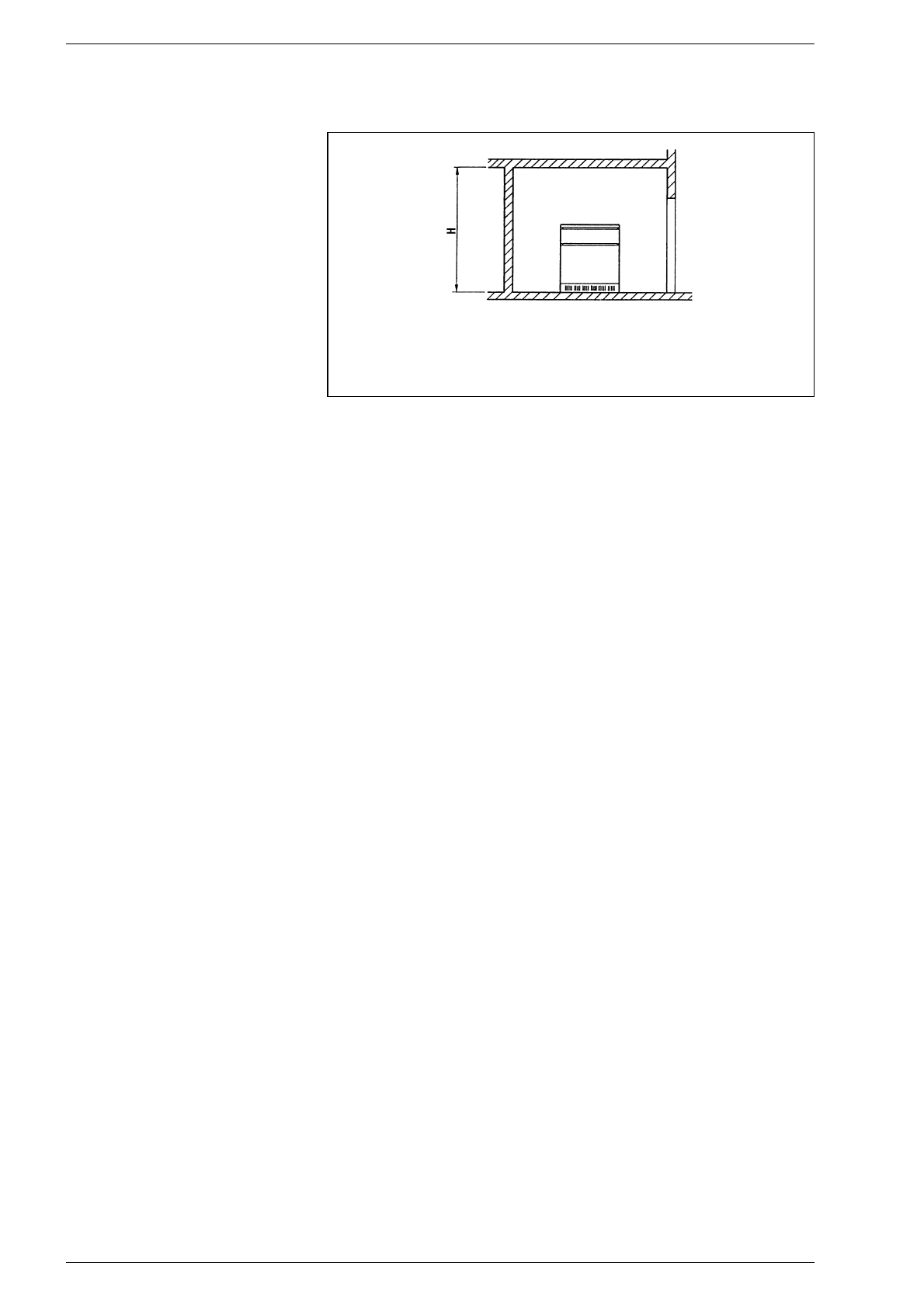

Чертеж 3

Высота (Н) в зависимости от общей теплоотдачи котла:
– меньше 116 кВт: 2,00 м
– от 116 кВт до 350 кВт: 2,30 м
– от 350 кВт до 580 кВт: 2,60 м
– свыше 580 кВт: 2,90 м
