п о с т а в к и . П р е ж д е ч е м в ы п о л н и т ь э т у
о п е р а ц и ю , р а с п у т а й т е к а п и л л я р н ы е
проводки двух термостатов и термометра,
в в е д и т е в н у т р ь о п л е т к и к а б е л я
соответствующие зонды /10/, скрепите все
п р и п о м о щ и с к р е п к и , с о б и р а ю щ е й
в н у т р е н н и е к а п и л л я р н ы е п р о в о д к и .
В с т а в ьт е к а б е л ь г о р е л к и в
предназначенное для него отверстие в
правой или левой боковой стенке;
– Привинтите зонд водомера к соединению /11/;
– Завершите сборку, прикрепив крышку /12/
к б о ко в ы м с т е н к а м п р и п о м о щ и
соединительных столбиков.
П р и м е ч а н и е : С о х р а н и т е в м е с т е с
д о к у м е н т а ц и е й н а ко т л о а г р е г а т
"Свидетельство об испытании", которое
находится в камере горения.
2.6 Электрическое
соединение
К о т л о а г р е г а т с н а бже н эл е к т р и ч е с к и м
п и т а ю щ и м к а б е л е м , эл е к т р о п и т а н и е
котлоагрегата должно осуществляться при
о д н о ф а з н о м н а п р я же н и и 2 3 0 V- 5 0 H z с
помощью главного рубильника с плавкими
предохранителями. Кабель климатического
регулятора, установка которого является
обязательной для лучшего регулирования
ко м н а т н о й т е м п е р а т у р ы , д о л же н б ы т ь
подсоединен так, как это показано на рис.6.
С о е д и н и т е п и т а ю щ и й к а б е л ь г о р е л к и и
к а б е л ь н а с о с а ц и р к ул я ц и и с и с т е м ы ,
имеющиеся в поставке.
П р и м е ч а н и е : А п п а р а т д ол же н б ы т ь
п о д к л ю ч е н к э ф ф е к т и в н о й с и с т е м е
з а з е м л е н и я . Ф и р м а S I М Е н е н е с е т
ответственности за ущерб, причиненный
л юд я м и л и и м у щ е с т в у в с л е д с т в и е
о т с у т с т в и я с и с т е м ы з а з е м л е н и я
котлоагрегата. Перед выполнением любой
о п е р а ц и и н а эл е к т р о щ и т е о т к л ю ч и т е
электропитание.
2.6.1
Электрическое подсоединение
к блоку котла ВА
Д л я о с у щ е с т в л е н и я эл е к т р и ч е с ко г о
подсоединения котлоагрегата к блоку котла
"ВА"
выполните следующие операции:
– снимите крышку обкладки котлоагрегата и
з а д н ю ю с и с т е м у з а щ и т ы п ул ьт а
управления для того, чтобы иметь доступ к
зажимной коробке котлоагрегата;
– у б е р и т е з а щ и т у кот л а д л я т о г о , ч т о б ы
иметь доступ к зажимной коробке котла
/рис.7/;
– соедините кабели, как это показано на
схеме рис 6/а.
108
10
12
4
9
8
5
7
6
3
2
1
11

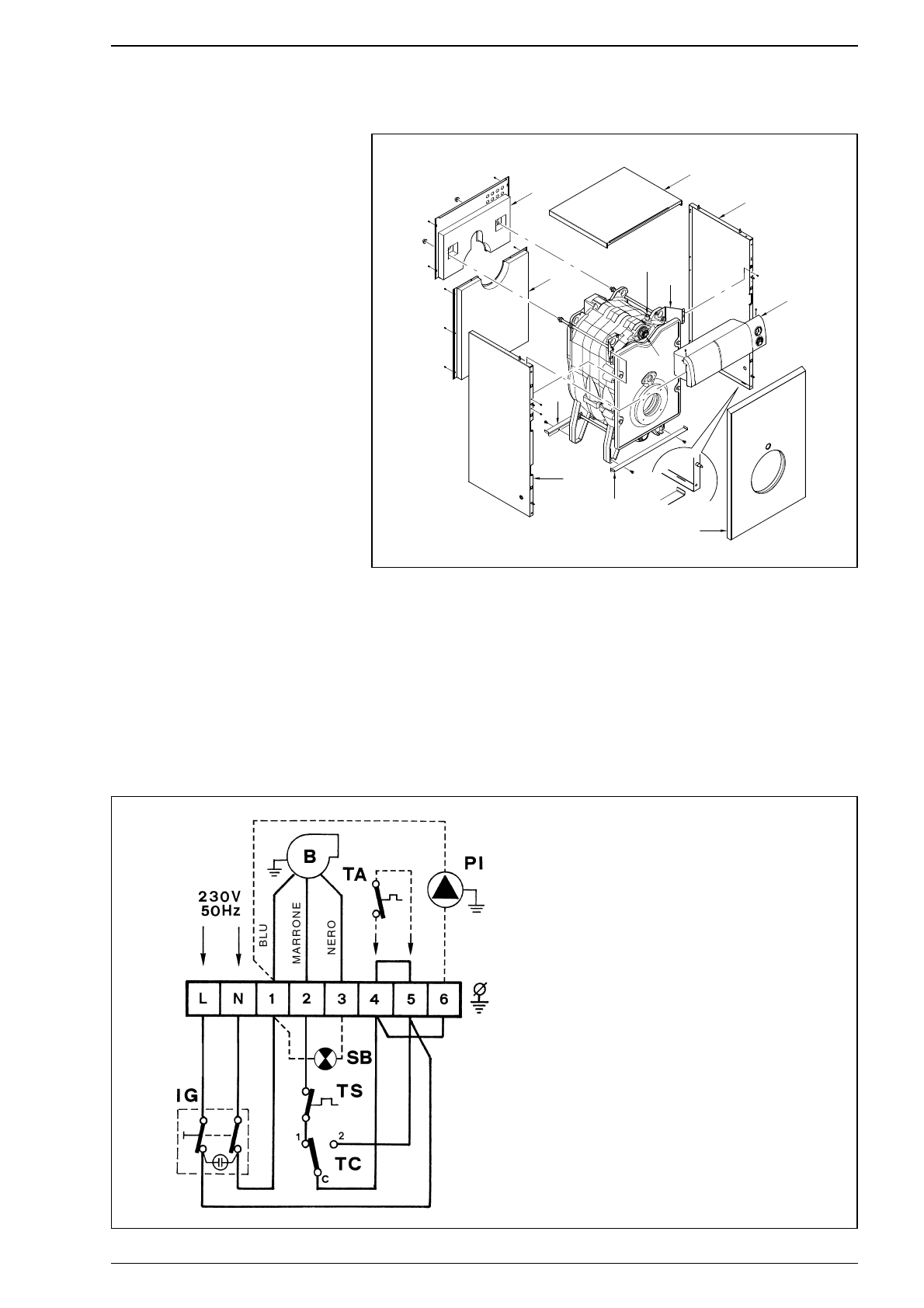

Pис. 5
Спецификация
TS
Защитный термостат
ТА Климатический
регулятор
ТС Термостат
котлоагрегата
IG
Главный рубильник
РI
Насос системы
В Горелка
SВ Сигнальная
лампочка
блокировки горелки
Pис. 6
