Паспорт и руководство по эксплуатации.
10
значения в 75°. Этот датчик является аварийным и служит для
дополнительной
защиты
от
перегрева
или
закипания
теплоносителя.
«Внешнее отключение»
В водонагревателе предусмотрены две специальные клеммы
для принудительного внешнего отключения нагрева воды.
Установите комнатный термостат в помещении, в котором
необходимо контролировать температуру воздуха на высоте 1,5 м
от пола. Не рекомендуется устанавливать термостат у окна и
дверей, а также в тех местах, где присутствует задувание
наружного воздуха; в противном случае датчик будет выдавать не
совсем точный сигнал. Подключите комнатный термостат к
клеммам «Внешнее отключение». Если Вы не устанавливаете
комнатный термостат, то оставьте установленную заводскую
перемычку.
ВНИМАНИЕ!
Если
клеммы
«Внешнее
отключение»
разомкнуты, то нагрева теплоносителя не происходит.
- для серии «Control X»:
для подключения датчиков температуры, сигналов с аварийных
датчиков, внешних управляющих сигналов и циркуляционного
насоса предназначены специальные колодки 5 и 8 на плате
управления и промежуточной плате (рис.2).

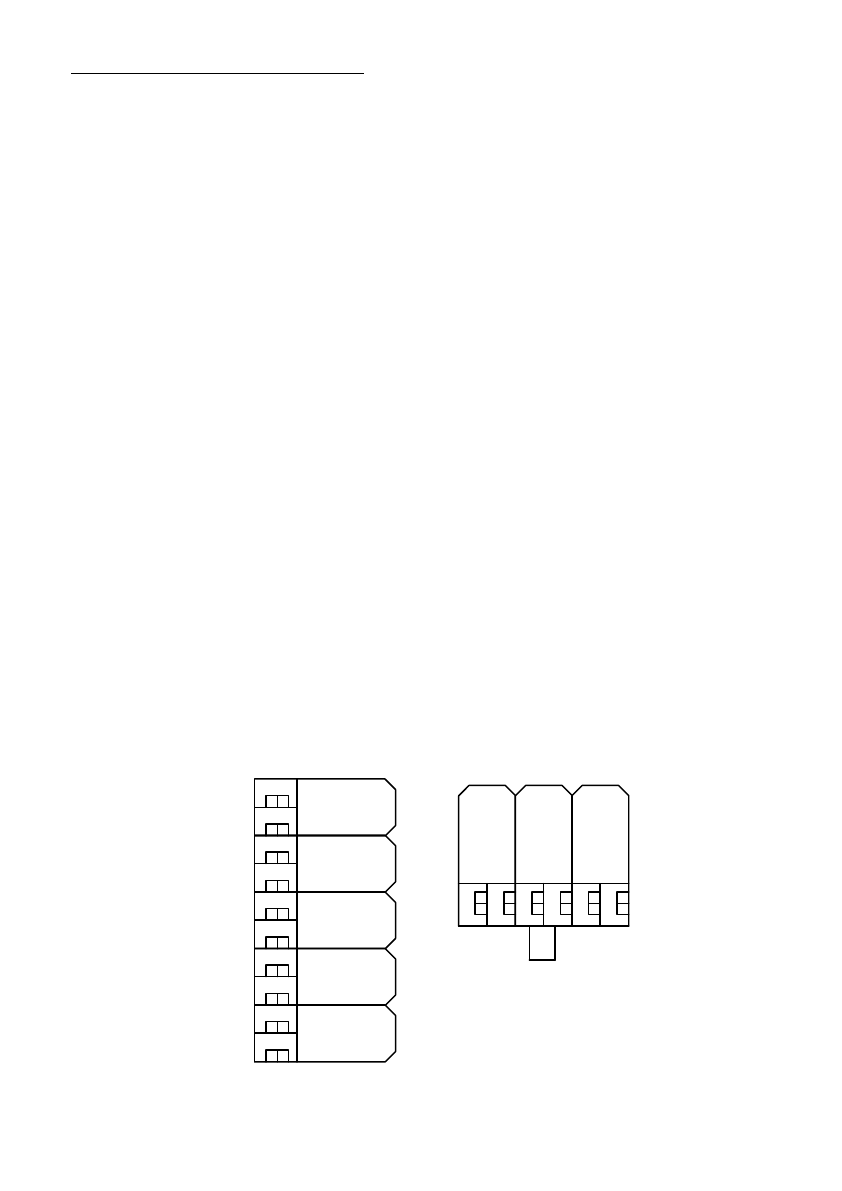

Рисунок 6. Колодки подключения внешнего оборудования
220
В
Н
ас
ос
вы
хо
д
Д
ат
чи
к
пе
ре
гр
ев
а
В
не
ш
не
е
от
кл
ю
че
ни
е
Колодка 8 (рис.1)
t
улицы +
t
улицы -
t
котла +
t
котла -
t
дома +
t
дома -
Датчик
жидкост.
Ждущий
режим
Колодка 5 (рис.1)
