Паспорт и руководство по эксплуатации.
8
Радиатор отопления
Вентиль
Вентиль
Расширительный бак
Насос
Фильтр
Monoblock/Control
Манометр
Датчик
протока
Воздухоотводчик
Клапан аварийного
сброса давления

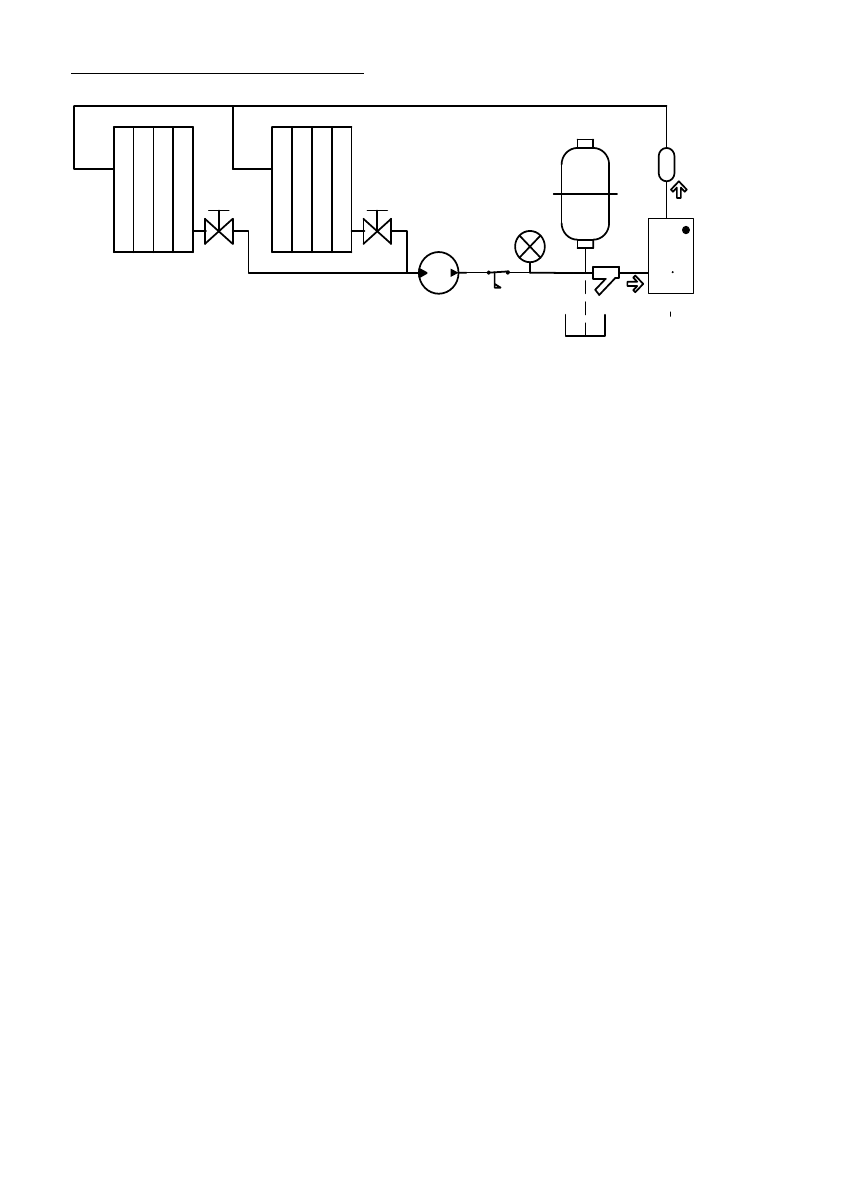

Рис.4 Общий вид системы отопления с принудительной
циркуляцией теплоносителя.
Для удобства обслуживания и ремонта водонагревателя на
входе и на выходе системы необходимо установить вентиль.
В
КАЧЕСТВЕ
ТЕПЛОНОСИТЕЛЕЙ
МОЖНО
ИСПОЛЬЗОВАТЬ РАЗЛИЧНЫЕ ЖИДКОСТИ, ТАКИЕ КАК
ВОДА, ТОСОЛ И ДРУГИЕ ЖИДКОСТИ, ПРЕДНАЗНАЧЕННЫЕ
ДЛЯ СИСТЕМ ОТОПЛЕНИЯ.
Электронагреватель и комнатный термостат следует
устанавливать в местах, удобных для наблюдения и обслуживания.
5.2.
Для
электрического
подключения
водонагревателя
необходимо установить в электрощите отдельные автоматический
выключатель и устройство защитного отключения (или
дифференциальный автомат) необходимой
мощности
для
электропитания котла.
5.3.
Проведите к водонагревателю от электрощита кабель
необходимого или большего сечения (см. табл. №2). Силовые
кабели и кабели управления прокладывать раздельно!
5.4.
Порядок подключения:
- силовой кабель питания подключите к клеммам контактора
(рис.1).
Для подключения питания 380В фазные провода (А, В, С) и
нулевой провод (N) подсоедините к соответствующим клеммам
контактора.
