Руководство по эксплуатации
15

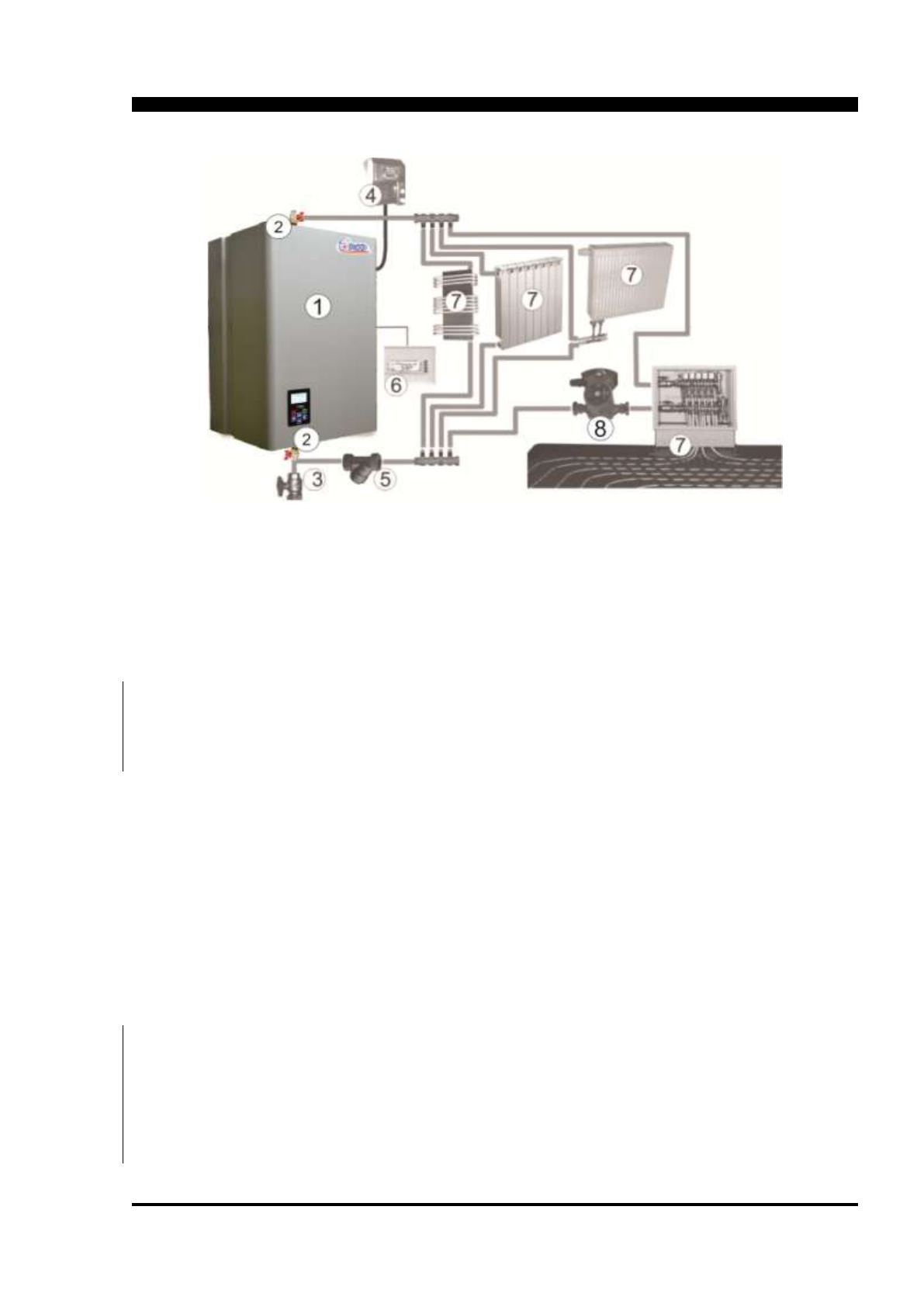

Рисунок 4. Примерная схема построения отопительной системы на основе отопителя
РЭКО серии ПМ
1 – отопитель, 2 – монтажный вентель, 3 – вентиль сливной, 4 – автоматический выключатель, 5 –
фильтр, 6 – внешнее регулирующее устройство, 7 – тепловые приборы, 8 – дополнительный
циркуляционный насос (для теплого пола)
ВНИМАНИЕ!
Монтаж отопительной системы должен осуществляться квалифицированными специалистами.
Перед подключением отопителя к электросети убедитесь, что автоматический выключатель
находится в положении «ВЫКЛ». Соедините заземляющий провод с клеммой отопителя,
используя при этом наконечник из состава ЗИПа. Подключите отопитель к электросети согласно
электрической схеме рисунка 3 для однофазного подключения(220В) или согласно электрической
схеме рисунка 4 для трехфазного подключения(380В).
Для подключения отопителя рекомендуется использовать медный провод (кабель).
Подключите циркуляционный насос согласно рисунку 5.
ВНИМАНИЕ!
Наличие автоматического выключателя в стационарной проводке обязательно. Электрическое
подключение и заземление отопителя должно осуществляться квалифицированными
специалистами в соответствии с ПУЭ.
